Detalhes do produto:
|
| Escala de funcionamento do poder: | 13~35 VDC | Temperatura do processo da ponta de prova: | -100°C~800°C |
|---|---|---|---|
| Estabilidade: | Nenhuma atividade, nenhum fácil vestir as peças, nenhuma necessidade de limpar, manutenção, eliminaç | Classe da proteção: | IP65, IP67, IP68 (opcionais) |
| Conexão do processo: | Rosqueie e flangeie (opcional) | Categoria à prova de explosões: | Exia II CT6 GA, Exd II CT6 Gb (veja o certificado para detalhes) |
| Saída do sinal: | 4… 20mA/HART/RS485/Modbus. | Pressão do processo: | -0,1 ~1.6MPa, -0,1 ~4.0MPa, -0,1 ~6.3MPa |
| Realçar: | Transmissor inteligente do nível da admissão do RF,Transmissor do nível de uma admissão de 35 VDC RF,Tipo sensor nivelado da admissão do tanque de gás |
||

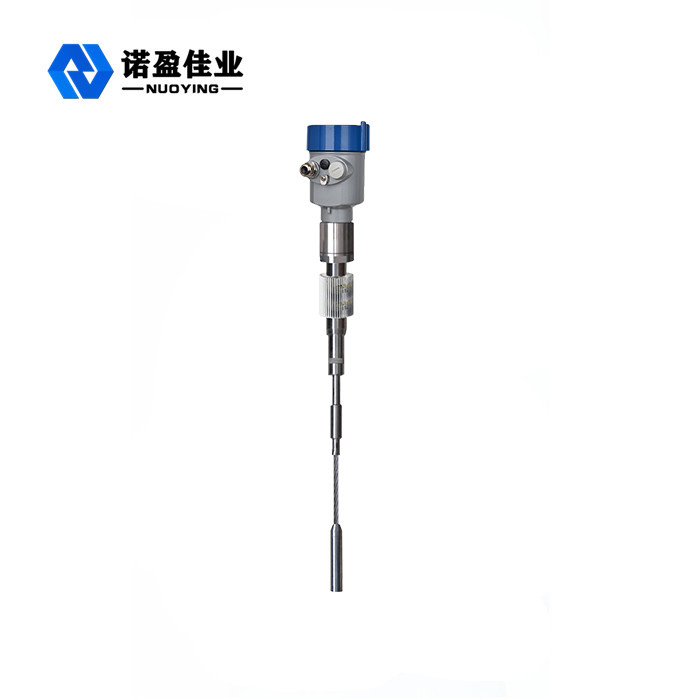

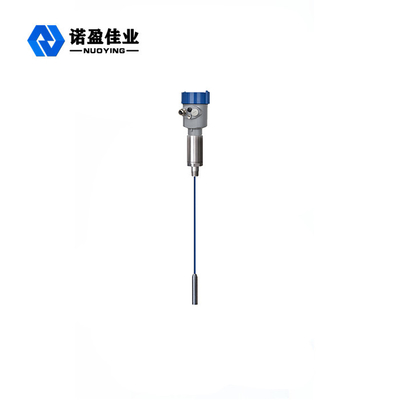

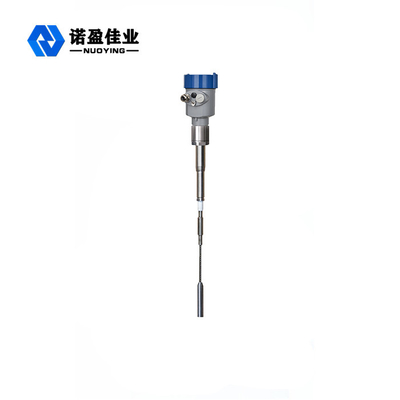

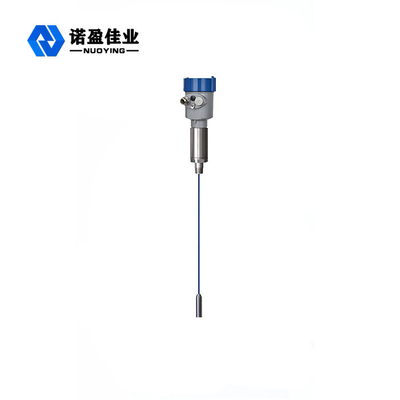

Do transmissor inteligente do nível da admissão de NYSP projeto de circuito original do Conduzir-protetor RF
O princípio de trabalho de transmissor inteligente do nível da admissão de NYSP RF
O medidor do nível da admissão da radiofrequência é um produto nivelado contínuo da medida baseado no princípio de admissão que da radiofrequência o produto tem as vantagens da estabilidade alta, de sensibilidade alta e de aplicação larga. Comparado com o medidor nivelado capacitivo tradicional, o projeto modular é adotado para conseguir o ajuste simples e conveniente do medidor. Uma vez que o ajuste é terminado, o medidor pode ser usado normalmente e manutenção livre para a vida. Os usuários podem intuitivamente compreender o funcionamento do equipamento, e o negócio oportuno com problemas, em situações industriais complexas é igualmente seguro e seguro.
A tecnologia da medida da admissão da radiofrequência é um tipo da tecnologia nivelada da medida com vantagens originais. Embora o conceito seja muito similar à tecnologia capacitiva geral da medida, a tecnologia da admissão do RF adiciona o circuito de DrivingShield e o circuito do interruptor inversor na unidade eletrônica, assim que pode realizar a medida separada da impedância e reactance.according capacitivos às leis de física, da impedância e do reactance de todo o material de suspensão são iguais, assim que o efeito causado pelo material de suspensão pode ser medido e eliminado da saída total pelo deslocamento de fase do circuito de oscilação.

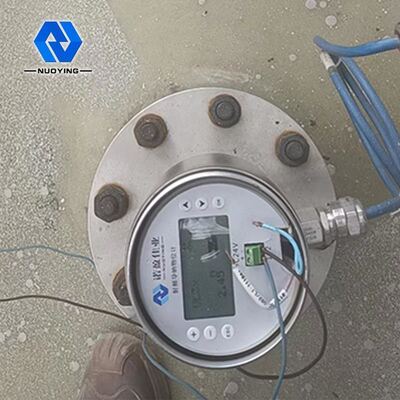

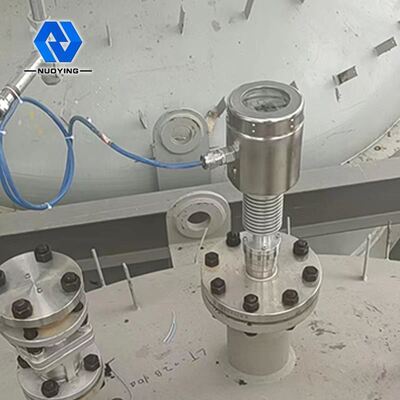

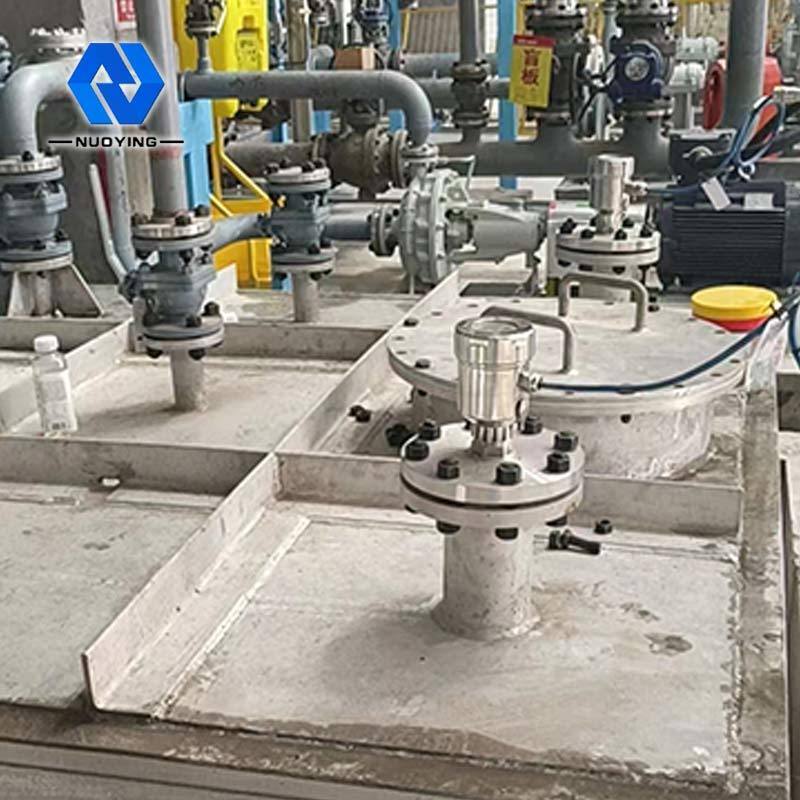

A ponta de prova do medidor do nível da admissão da radiofrequência é instalada no tanque de armazenamento, e a mudança do sinal da radiofrequência causado pela mudança do nível é obtida através da ponta de prova. A extremidade do conduzir-protetor da ponta de prova impede que a corrente do RF forme um laço através do material de suspensão, assegurando a precisão da medida do medidor.

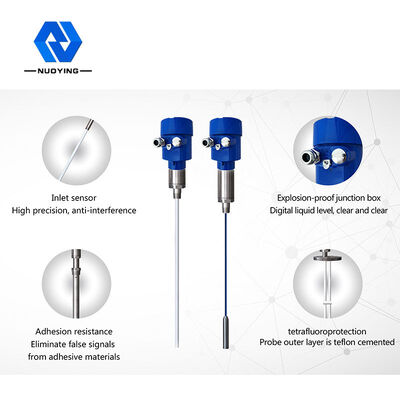

Características de projeto do transmissor inteligente do nível da admissão de NYSP RF

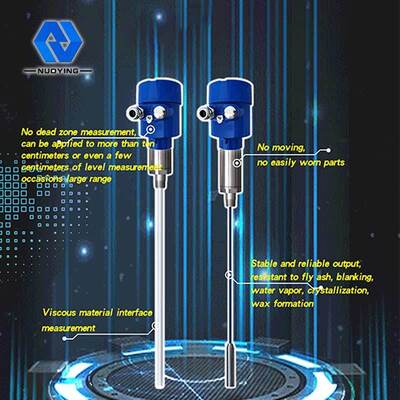

◎anti suspensão: o projeto de circuito de condução original do protetor melhora a anti capacidade de suspensão
◎escala da fonte de alimentação: escala de trabalho da fonte de alimentação: 13 ~ 35vdc
◎temperatura do processo da ponta de prova: - ℃ 100 ~ ℃ 800
◎Nenhuma medida da zona morta, pode ser aplicada a uma grande escala de ocasiões niveladas materiais da medida de mais de dez centímetros ou mesmo de diversos centímetros
◎A escala de medição máxima pode alcançar cem medidores, mesmo centenas dos medidores
◎A medida material viscoso da relação é uma grande vantagem deste instrumento
◎saída estável e segura, resistente à cinza de mosca, ao material de queda, ao vapor de água, à cristalização e à cera
◎nenhum movimento, não peças fáceis vestir, nenhumas limpeza, manutenção e eliminação de erros regulares
Parâmetros técnicos

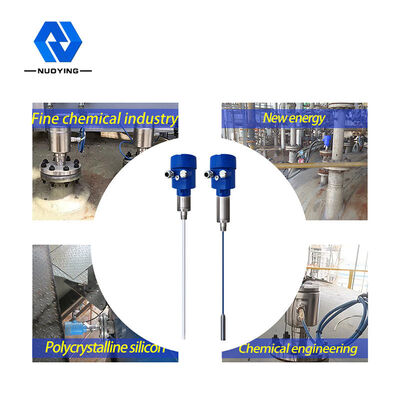

| Aplicação típica | Líquido (corrosão, condutibilidade, baixa constante dielétrica, agitação, de relação, de desidratação elétrica, de viscosidade, da escala profundamente bem, ultra grande e das outras ocasiões) |
| Poeira (condutibilidade, pó de isolamento, etc.) | |
| Contínuo (sólido de isolamento da condutibilidade, do isolamento, a ultra-alta da temperatura, etc.) | |
|
modelo do produto
|
NYSP-M16 NYSP-M17 NYSP-M18 NYSP-M19 NYSP-M20 NYSP-M21 NYSP-M22 NYSP-M23 NYSP-M24 |
|
Formulário da antena
|
Cabo macio, cabo macio isolado, cabo macio não isolado, haste dura, haste dura isolada, haste dura isolada em ambas as extremidades, haste dura cilíndrica |
| Material da antena | PTFE, 304.316 |
| escala de medição | 3m, 20m (profundamente o poço pode medir centenas de medidores e pode ser personalizado) |
| Comprimento de onda | 635-650mm |
| Precisão da medida | 0.05%~0.1%F.S |
| Fonte de alimentação | 24VDC |
|
saída do sinal |
4… 20mA/HART/RS485/Modbus…. |
| Temperatura do processo | -40~+130℃, - 100~+200℃, -40~+260℃, -50~+500℃ |
| Pressão do processo |
-0.1~1.6MPa, - 0.1~4.0MPa, -0.1~6.3MPa |
| Conexão do processo | linha de parafuso, flange (selecionável) |
| Relação elétrica | M20*1.5, ″ NPT DO ½ |
| níveis de proteção | IP65, IP67, IP68 (selecionáveis) |
| Categoria à prova de explosões | Exia II CT6 GA, Exd II CT6 Gb (veja o certificado para detalhes) |
Nota do ※: O produto pode ser personalizado de acordo com as exigências específicas dos usuários.
