Detalhes do produto:
|
Modelo: | NYRD702 | Repetibilidade: | ± 3mm |
---|---|---|---|
Definição: | 1mm | Amostra: | amostras do eco 55/s |
Sinal da corrente de saída: | 4-20mA | Níveis da explosão: | EXiaIICT6 GA |
Circunstâncias ambientais: | -40 ℃ ~ ℃ +80 | Frequência: | 100MHZ-1.8GHZ |
Realçar: | Transmissor nivelado do radar de aço inoxidável,Transmissor nivelado do radar de quatro fios,transmissor do nível de líquido do radar 20mA |

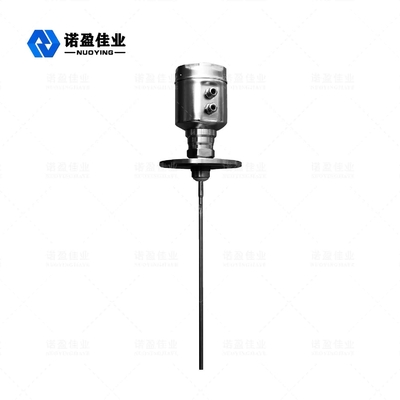

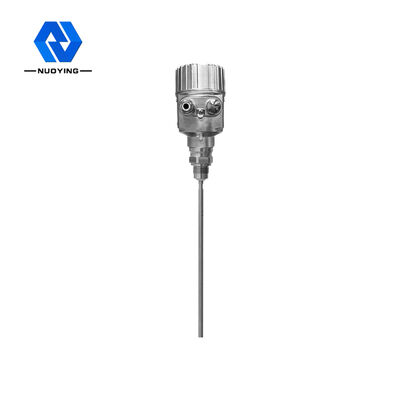

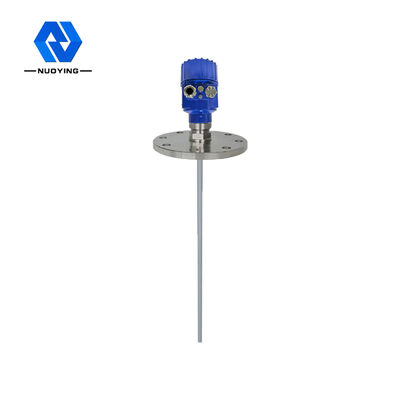

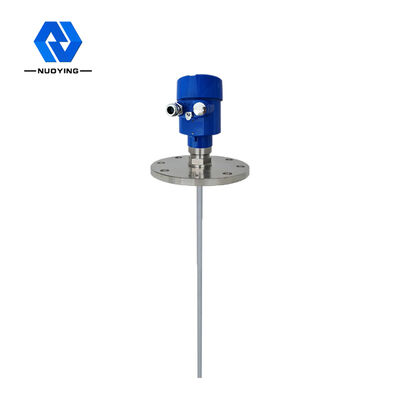

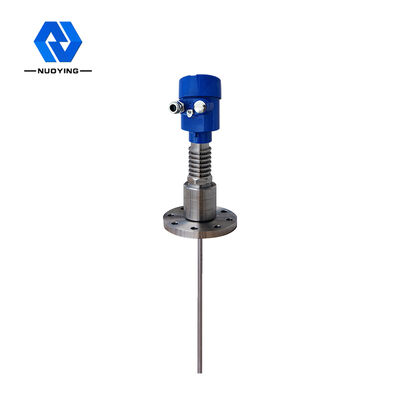

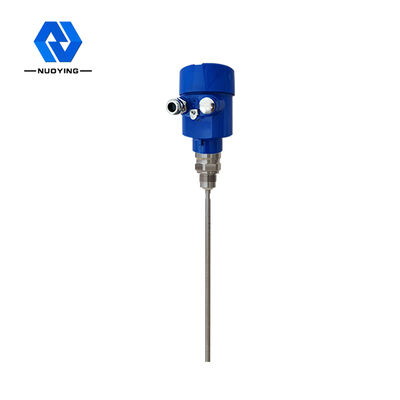

Transmissor nivelado 4-20mA/HART do radar NYRD702 de aço inoxidável (dois fios/de quatro fios)
Transmissor nivelado do radar NYRD702 de aço inoxidável
O medidor nivelado do radar da onda guiada é um medidor nivelado baseado no princípio da reflexão do domínio de tempo (TDR). Estada longe das exportações e das importações. O pulso eletromagnético das propagações do calibre nivelado do radar ao longo do cabo ou da ponta de prova de aço na velocidade da luz. Para o metal e latas plásticas, o medidor não tocará na parede interna do tanque. Se o tanque do metal, calibre nivelado for instalado no centro do tanque. A parte do pulso do medidor nivelado é refletida para formar um eco e para retornar ao transmissor do pulso ao longo do mesmo trajeto. O diagrama à direita mostra a instalação haste-dada forma do radar, que é usada principalmente para a medida nivelada líquida. A distância entre o transmissor e a superfície do meio medido é proporcional à época de propagação do pulso durante esse período, e a altura nivelada líquida é calculada. O sensor pode ser instalado no centro do telhado, se a parte inferior do recipiente para o cone, pode medir na parte inferior do tanque.
Parâmetro técnico do transmissor nivelado de aço inoxidável do radar NYRD702
Parâmetros |
Frequência: 100MHZ-1.8GHZ Escala de medição: - cabo: 0-30m; haste, coaxial: 0-6m Velocidade da resposta: 0.2S (segundo o uso real) Precisão: <0> |
Relação de comunicação | Protocolo de comunicação do CERVO |
Repetibilidade | ± 3mm |
Definição | 1mm |
Amostra | amostras do eco 55/s |
Sinal da corrente de saída | 4-20mA/HART |
Conexão do processo |
Flange DN50, DN80, DN100, DN150 |
Pressão do processo | -1 ~ 40bar |
Poder |
Poder: 24VDC (± 10%), tensão de ondinha: 1Vpp Consumo de potência: 22.5mA máximo |
Circunstâncias ambientais | -40 ℃ ~ ℃ +80 |
Abrigando a categoria da proteção | IP68 |
Níveis da explosão | EXiaIICT6 GA |
Conexão do fio da saída da fonte e do sinal de alimentação da instrumentação |
Compartilhando de um cabo protegido dois-núcleo Entrada do cabo: 2 M20 × 1,5 (o diâmetro dos cabos de 5 - 9mm) |
Nota do ※: Os produtos podem ser personalizados de acordo com as exigências específicas dos usuários!
