Detalhes do produto:
|
Aplicação típica: | Líquido | Líquido de enchimento: | óleo de silicone |
---|---|---|---|
Pressão estática: | 2.5Mpa | Relação da escala: | 100:1 |
Fonte de alimentação: | 24VDC | Categoria da precisão: | 0.5grade, 0.2grade |
Saída do sinal: | Saída 4-20mA raiz linear/quadrada C.C. + sinal do CERVO | Material do diafragma: | 316 de aço inoxidável, liga de Hastelloy C, de Monel e tântalo |
Realçar: | Tipo esperto transmissor da flange do nível de líquido,Transmissor 24VDC nivelado líquido,Transmissor nivelado da capacidade líquida |

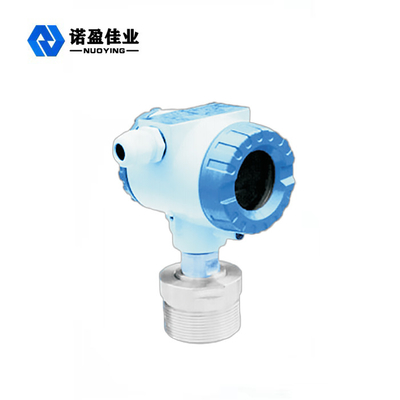

Tipo fácil transmissor nivelado líquido da flange da instalação 24VDC NY-LT
Tipo princípio da flange de NY-LT de funcionamento nivelado líquido do transmissor
A pressão do meio medido é transmitida ao diafragma de medição central através do diafragma do isolamento de 8 câmaras (para o LT e os transmissores remotos de DP/GP com 1199, a pressão medida passam primeiramente através do diafragma do isolamento preliminar e de um sistema capilar inteiramente selado enchidos com o óleo do silicone ou do flúor antes de ser transmitido ao diafragma do isolamento da câmara do δ) e do óleo de enchimento nisso. À exceção do tipo transmissor do AP de pressão, de quem outro lado do diafragma de medição é o ponto de referência do vácuo, o outro lado do diafragma de medição de outras variedades é a pressão atmosférica ou o lado da baixa pressão da pressão diferencial que está sendo medida. O diafragma de medição é um elemento elástico pre-tensionado cujo o deslocamento seja proporcional à pressão do meio medido, e o deslocamento é somente 0.10mm, e a posição do diafragma de medição é detectada pelas placas de polo fixas do capacitor em ambos os lados dela. A posição do diafragma de medição é detectada pelas placas de polo fixas do capacitor em ambos os lados dela. A capacidade diferencial do diafragma de medição e das duas placas de polo fixas do capacitor é convertida linearmente em um sinal atual do fio 4-20mADC 2 por um circuito do amplificador.
Tipo característica da flange de NY-LT de projeto nivelada líquida do transmissor
1. Desempenho magnífico da medida para a pressão, a pressão diferencial, o nível líquido, e a medida do fluxo.
2. Miniaturizado (2.4kg) toda a flange de aço inoxidável para a instalação fácil
3. Processe a conexão compatível com outros produtos para a medida ótima.
4. O único sensor do mundo com bainha da H-liga (tecnologia patenteada), conseguindo o frio excelente e a estabilidade térmica.
5. Transmissor esperto com computador de 16 bits.
6. Os apoios promovem à tecnologia baseada do controle do fieldbus e de campo.
Tipo parâmetros técnicos nivelados líquidos da flange de NY-LT do transmissor
Aplicação típica | líquido |
Saída do sinal | Saída 4-20mA raiz linear/quadrada C.C. + sinal do CERVO |
Material do diafragma | 316 de aço inoxidável, liga de Hastelloy C, de Monel e tântalo |
Categoria da precisão | 0.5grade, 0.2grade |
Fonte de alimentação | 24VDC |
Líquido de enchimento | Óleo de silicone |
Junção de flange | 316 de aço inoxidável, Hastelloy C, liga de Monel |
Ar/válvula de dreno | 316 de aço inoxidável, Hastelloy C, liga de Monel |
Relação da escala | 100:1 |
Pressão estática | 2.5MPa |
Nível da proteção | IP65 |
Categoria à prova de explosões | Ll BT5 de Exd; Ll CT5 de Exia (opcional) |
