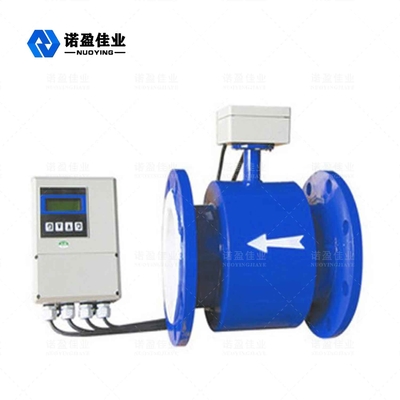

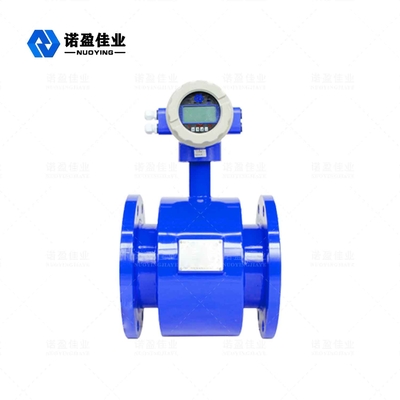

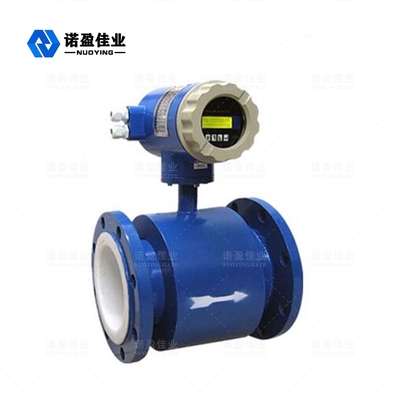

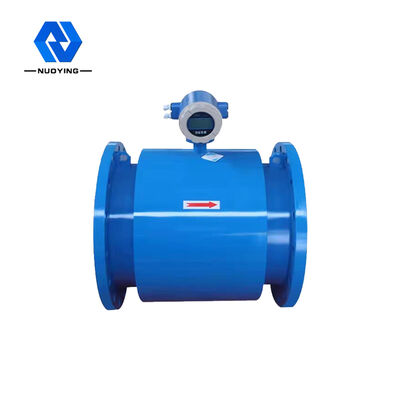

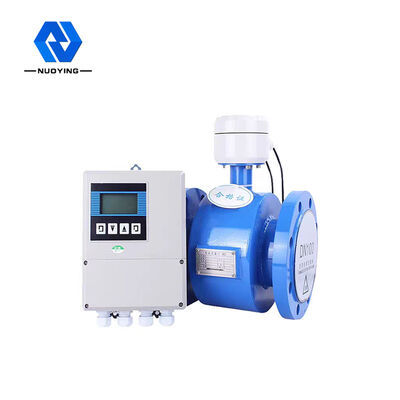

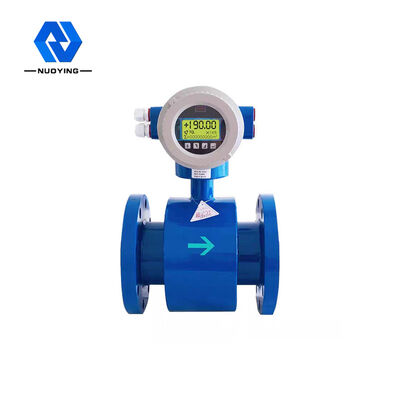

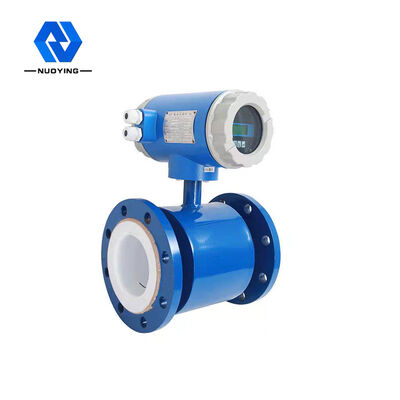

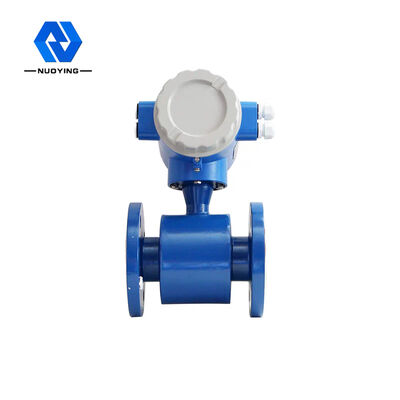

Tipo medidor do encanamento de NYLD de fluxo eletromagnético para a medida líquida

Uma variedade de tipo líquido medidor do encanamento da medida NYLD do fluxo da Em-tubulação das saídas de fluxo eletromagnético

O tipo medidor de NYLL de fluxo eletromagnético é um tipo do medidor de fluxo com precisão alta e confiança alta. É usado para medir o fluxo de volume de líquidos e pastas condutores em umas tubulações fechados, e é amplamente utilizado na energia de aço, elétrica, no petróleo, no produto químico, no carvão, na metalurgia, nos minerais, na fatura de papel, na fonte e na drenagem de água, no alimento, na medicina e nas outras indústrias.

Princípio de funcionamento eletromagnético do medidor de fluxo de NYLD

O princípio de medida é baseado na lei de Faraday da indução eletromagnética. Isso é: o líquido condutor no campo magnético para cortar linhas magnéticas de movimento da força, a força eletromotor da indução do condutor, E para: E = KBVD

D: o diâmetro interno do tubo de medição

K: constantes da instrumentação

V: seção de medição do tubo do caudal médio

B: força da indução magnética

Ao medir o fluxo, o líquido corre através de uma perpendicular do campo magnético ao sentido de fluxo. O fluxo de um líquido condutor induz um sinal da tensão proporcional ao caudal médio (isto é, fluxo de volume). O sinal induzido da tensão é detectado por dois elétrodos no contato direto com o líquido e transmitido através de um cabo a um amplificador, que seja convertido então em um sinal de saída atual uniforme.

Parâmetros técnicos eletromagnéticos do medidor de fluxo de NYLD

Característica de projeto eletromagnética do medidor de fluxo de NYLD

1. A precisão da medida não é afetada por mudanças na densidade, na viscosidade, na temperatura, na pressão e na condutibilidade fluidas. Nenhumas peças obstrutivas do fluxo no tubo de medição, nenhuma perda de pressão, e baixa exigência para a seção reta da tubulação.

2. O conversor adota a exposição de cristal líquida do luminoso, que faz fácil de ler sob a luz solar direta ou em salas escuras.

3. O botão infravermelho do toque para ajustar parâmetros, em ambientes ásperos sem abrir a tampa do conversor pode ser ajustado com segurança.

4. O medidor de fluxo é um sistema de medida em dois sentidos, com três acumuladores para dentro: para a frente, reverso e diferença total; pode indicar para a frente e inverter o fluxo.

5. E tem uma variedade de saídas: atual, pulso, uma comunicação digital, CERVO.

6. O conversor tem a saída auto-diagnóstica do alarme, a saída vazia do alarme do limite superior e mais baixo da saída, do caudal, o controle de lotes e as outras funções do alarme da detecção da carga.

7. Não somente pode ser usado para a detecção geral do processo, mas igualmente para a medida da polpa, do líquido minerais da polpa e da pasta.

8. Medidor de fluxo eletromagnético de alta pressão usando PFA mais a tecnologia do forro da rede, a resistência de alta pressão, resistência de pressão negativa, aplicada especificamente a indústrias petroquímicas, minerais e outras.

9. O tipo à prova de explosões medidores pode ser usado nos lugares à prova de explosões correspondentes.
