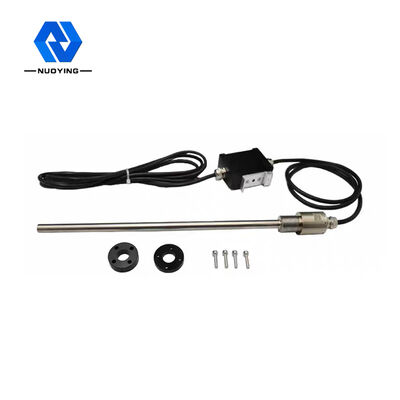

Medidor de nível magnetostritivo tipo cabo para tanque profundo

Medidor de nível magnetostritivo tipo cabo para tanque profundo

Nome da marca:	NUOYINGJIAYE
Número do modelo:	NYCZ500
MOQ:	PCes 1
preço:	Please Contact Me
Condições de pagamento:	T/T
Capacidade de abastecimento:	mês de 1000 PCes pre

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

Xi'an, Shaanxi, China

Certificação:

Aplicação típica:

Medição de nível de líquido, etc.

material flutuante:

F4, PP, 304, PTFE (opcional)

Faixa de medição:

0-50~5000 mm (tipo de cabo: 25 m)

Conexão de processo:

Fios, flanges, suportes (facultativo)

Medindo precisão:

0,05%~ 0,1%Fs

Suporte personalizado:

OEM, ODM

Saída de sinal:

4 ... 20mA/Hart/RS485/Modbus ...

Grau à prova de explosão:

ExdIICT6Gb (veja o certificado)

Detalhes da embalagem:

caixa, 40cm×30cm×30cm

Habilidade da fonte:

mês de 1000 PCes pre

Destacar:

Calibre nivelado magnetostritor líquido

Calibre nivelado do flutuador magnético de PTFE

Calibre nivelado magnético de bola de flutuador

Descrição do produto

Nuoying NYCZ500 Medidor de Nível de Líquido Magnetostritivo Visão Geral

Parâmetros do Produto

Aplicação Típica	Medição de nível de líquido
Material da antena	304, 316L (opcional)
Faixa de medição	0-50~5000mm (tipo cabo: 25m)
Fonte de alimentação	24VDC (Duas linhas, quatro linhas)
Temperatura do meio	-40~+200℃
Pressão do processo	-0.1~2.0MPa
Conexão do processo	Rosca, Flange, Suporte (opcional)
Saída de sinal	4...20mA/HART/RS485/Modbus...

Descrição dos Produtos

Princípio de Funcionamento do Medidor de Nível de Líquido Magnetostritivo NYCZ500

O princípio de funcionamento do medidor de nível magnetostritivo é mostrado na figura. O produto é composto principalmente por uma haste de medição, um compartimento eletrônico e uma boia sem contato na haste de medição. A haste de medição é equipada com fio magnetostritivo (fio guia de onda), e a haste é feita de tubo de aço inoxidável não magnético, que protege muito bem o fio guia de onda. Quando o medidor de nível magnetostritivo funciona, o gerador de pulso no compartimento eletrônico envia um pulso de partida. Quando este
pulso de partida é transmitido no fio guia de onda, ele gera um campo magnético rotativo que avança na direção do fio guia de onda. Esta onda mecânica se propaga em duas direções, a onda mecânica que atinge o final da haste de medição é absorvida pelo amortecedor, a onda mecânica que viaja de volta na direção do compartimento eletrônico é detectada pelo mecanismo de captação de energia instalado no compartimento eletrônico e convertida em um pulso de corrente correspondente, e o mecanismo de captação de energia
calcula a diferença de tempo entre os dois pulsos para medir com precisão a altura do nível de líquido medido.

Recurso de Design do Medidor de Nível de Líquido Magnetostritivo NYCZ500

1. Maior aplicabilidade, uma variedade de formas de sonda, uma variedade de formas de conexão de processo, uma variedade de materiais de produção, pode ser projetado sob medida;
2. Confiabilidade: Como o medidor de nível magnetostritivo adota o princípio do guia de onda, não há peças móveis mecânicas, portanto, não há atrito, nem desgaste. Todo o conversor é encapsulado em um tubo de aço inoxidável, e o meio de medição é sem contato, o sensor funciona de forma confiável, longa vida útil.
3. Alta precisão: Como o medidor de nível magnetostritivo funciona com pulso de guia de onda, o deslocamento medido é determinado medindo o tempo do pulso de partida e do pulso de término, portanto, a precisão da medição é alta e a resolução é melhor que 0,01%FS, o que é difícil de alcançar a precisão com outros sensores.
4. Boa segurança: O medidor de nível magnetostritivo tem alto desempenho à prova de explosão, intrinsecamente seguro, seguro de usar, especialmente adequado para a medição de materiais químicos e líquidos inflamáveis. Não é necessário abrir a tampa do tanque ao medir, evitando a insegurança da medição manual.
5. O medidor de nível magnetostritivo é fácil de instalar e simples de manter: O medidor de nível magnetostritivo é geralmente instalado através do orifício existente na parte superior do tanque, especialmente adequado para a instalação de tanques de armazenamento subterrâneos e tanques já em operação, e não pode afetar a produção normal durante o processo de instalação.

Campo de Aplicação do Medidor de Nível de Líquido Magnetostritivo NYCZ500

1. Medição e controle de nível no campo industrial
2. Medição e controle de nível de tanque
3. Controle de nível de líquido em processo químico
4. Controle de nível de líquido de tanque farmacêutico
5. Controle de tanque de alimentos e bebidas
6. Monitoramento do nível de água de barragem
7. Tratamento de água potável e esgoto
8. Medição e controle de interface óleo-água
9. Sistema de gerenciamento de medição de posto de gasolina
10. Outras medições e controle de nível de líquido...
