Detalhes do produto:
|
Aplicação típica: | Nenhuma mistura do líquido, poeira | Material da antena: | Tipo de Polo, PTFE, 304 (opcionais) |
---|---|---|---|
Escala de medição: | 6m | Temperatura média: | -40~+130℃, - 40~+250℃ |
Conexão do processo: | Linha, flange (opcional) | Precisão de medição: | 0.05%-0.1%F.S |
Pressão do processo: | -0.1~4.0MPa | ||
Realçar: | IP67 guiou o transmissor nivelado do radar,Transmissor nivelado guiado líquido do radar,tipo transmissor do radar de 6m do nível |

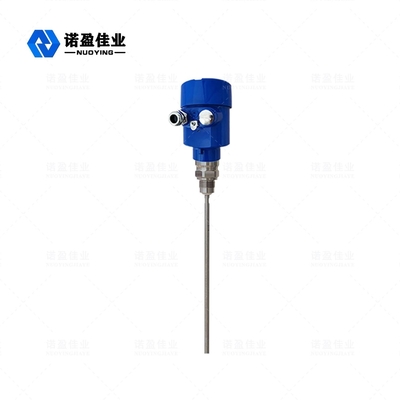

Não a mistura IP67 do líquido, poeira NYRD702 guiou o transmissor nivelado do radar
NYRD702 guiou o princípio de funcionamento nivelado do transmissor do radar
O pulso de alta frequência da micro-ondas enviado pelas propagações do radar da onda guiada ao longo do componente da detecção (cabo de aço ou haste de aço). Ao encontrar o meio medido, causa a reflexão devido à mudança repentina da constante dielétrica, e a parte da energia de pulso estão refletidas para trás. O intervalo de tempo entre o pulso transmitido e o pulso refletido é proporcional à distância do meio medido.
Entrada:
O sinal refletido é transmitido ao circuito eletrônico do instrumento ao longo da ponta de prova do cabo ou da haste. O microprocessador processa o sinal e identifica o eco gerado pelo pulso da micro-ondas na superfície material. O reconhecimento de sinal correto do eco é terminado pelo software do pulso.
A distância D da superfície material é proporcional ao curso T do tempo de pulso:
D=C×T/2 (C está a uma velocidade da luz).
Desde que a distância E do tanque vazio é sabida, o nível material L é:
L=E-D
Saída:
É ajustado entrando a altura vazia E do tanque (= o ponto zero), a altura completa F do tanque (= completo) e os alguns parâmetros da aplicação. Os parâmetros da aplicação adaptarão automaticamente o instrumento ao ambiente da medida, correspondendo à saída 4-20mA.
NYRD702 guiou a característica de projeto nivelada do transmissor do radar
o medidor nivelado do radar 1.The inteligente adota tecnologia de processamento avançada da micro-ondas e a tecnologia de processamento original do eco da descoberta do eco. Medida do contato, precisão alta da medida, medida mais exata. Ao mesmo tempo, o radar da onda guiada é resistente à adesão e não é afetado pela temperatura externo tal como a temperatura e a adesão médias.
2. uma variedade de modos de conexão do processo e tipos de componentes da detecção fazem as séries 70X guiaram os medidores do nível do radar da onda apropriados para várias condições de trabalho e aplicações complexas. Como a alta temperatura, a alta pressão e baixos meios constantes dielétricos.
o modo do funcionamento do pulso 3.With, o produto tem extremamente - baixo poder da emissão e pode ser instalado em uns vários recipientes do metal e do metaloide, sem dano ao corpo humano e ao ambiente.
NYRD702 guiou parâmetros técnicos do transmissor nivelado do radar
Aplicação típica | Nenhuma mistura do líquido, poeira |
Material da antena | Tipo de Polo, PTFE, 304 (opcionais) |
Escala de medição | 6m |
Precisão de medição | 0.05%-0.1%F.S |
Fonte de alimentação | 24VDC (duas linhas, quatro linhas) |
Temperatura média | -40~+130℃, - 40~+250℃ |
Pressão do processo | -0.1~4.0MPa |
Conexão do processo | Linha, flange (opcional) |
Nível da proteção | IP67 |
Categoria à prova de explosões | Exia II CT6 (opcional) |
Saída do sinal | 4… 20mA/HART/RS485/Modbus… |
Nota: Os produtos podem ser personalizados de acordo com as exigências específicas dos usuários.
NYRD702 guiou o campo nivelado da aplicação do transmissor do radar
plantas 1.Power: Reservatórios, bombas do silo, conchas do vapor, armazenamento da cinza, tanques de óleo, etc.
2.Oilfield: Tanques de armazenamento do óleo bruto, tanques de armazenamento do petróleo refinado, tanques de estabelecimento, tanques da água de esgoto, etc.
3.Chemical: Torre de destilação do óleo bruto, silo da matéria prima, silo intermediário, tanque da reação, tanque da amônia, etc.
4.Metallurgy: Silos da matéria prima, silos materiais auxiliares, tanques do amortecedor da pilha eletrolítica, etc.
5.Pharmaceuticals: Tanques de armazenamento, separadores, tanques de fermentação, etc. farmacêuticos chineses.
6.Paper: Silo da matéria prima, torre do armazenamento, cilindro de secagem, silo químico do armazenamento material, etc.
7.Other: Pedreira, proteção ambiental, construção naval e outras indústrias.
