Detalhes do produto:
|
Aplicação típica: | Líquido corrosivo forte | Material da antena: | PFA (opcional) |
---|---|---|---|
Escala de medição: | 30m | Temperatura média: | -40~+130℃ |
Pressão do processo: | -0.1~1.0MPa | Conexão do processo: | flange (opcional) |
Saída do sinal: | 4… 20mA/HART/RS485/Modbus… | Relação elétrica: | M20×1.5, 1/2 NPT |
Realçar: | Rod Type Radar Level Sensor,transmissor de pressão 26GHz líquido,Sensor líquido da pressão do radar |

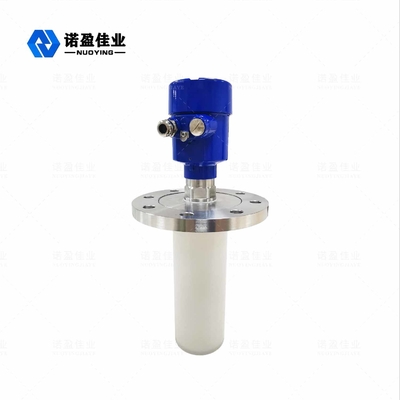

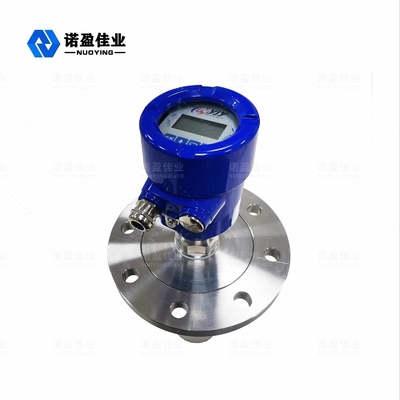

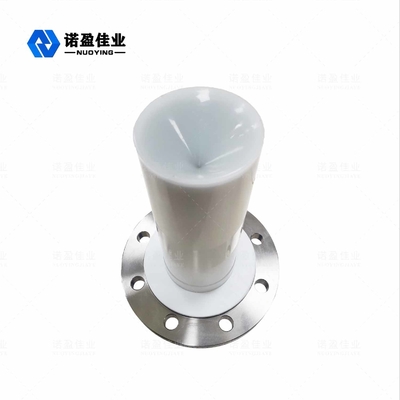

Transmissor nivelado do radar de Rod Type Liquid 26GHz NYRD86
princípio de funcionamento nivelado do transmissor do radar de 26GHz NYRD86
A antena da posição do objeto do radar emite-se um pulso estreito da micro-ondas que seja transmitido para baixo através da antena. Depois que a onda do pulso toca na superfície do meio medido, reflete-se para trás e está recebido pelo sistema da antena outra vez. O sinal é transmitido à peça do circuito eletrônico e convertido automaticamente no sinal do nível do objeto (porque os pulsos viajam tão rapidamente, o tempo onde toma para que uma onda eletromagnética alcance seu alvo e saltar de volta ao receptor é quase instantâneo).
A referência da medida: Superfície inferior espiral ou superfície de selagem da flange.
característica de projeto nivelada do transmissor do radar de 26GHz NYRD86
o tamanho 1.Antenna é pequeno, fácil instalar; radar do Não-contato, nenhum desgaste, nenhuma poluição.
2.Hardly afetou pela corrosão e pela espuma; Não afetado por mudanças médias da densidade, da temperatura e da pressão.
o ambiente da poeira 3.Severe tem pouco impacto no funcionamento do medidor nivelado de alta frequência.
4.Shorter comprimento de onda, melhor reflexão para superfícies contínuas inclinados.
ângulo de feixe 5.Small e energia concentrada.
a área cega da medida 6.The é menor, e os bons resultados podem ser conseguidos para a medida pequena do tanque.
relação 7.High de relação sinal-ruído para o melhor desempenho mesmo sob circunstâncias de flutuação.
8. de alta frequência, a melhor escolha para medir meios constantes dielétricos contínuos e baixos.
parâmetros técnicos do transmissor nivelado do radar de 26GHz NYRD86
Aplicação típica | Líquido corrosivo forte |
Material da antena | PFA (opcional) |
Escala de medição | 30m |
Precisão de medição | 0.05%-0.1%F.S |
Fonte de alimentação | 24VDC (duas linhas, quatro linhas) |
Temperatura média | -40~+130℃ |
Conexão do processo | flange (opcional) |
Pressão do processo | -0.1~1.0MPa |
Nível da proteção | IP67 |
Categoria à prova de explosões | Exia II CT6 (opcional) |
Saída do sinal | 4… 20mA/HART/RS485/Modbus… |
Nota: Os produtos podem ser personalizados de acordo com as exigências específicas dos usuários.
campo nivelado da aplicação do transmissor do radar de 26GHz NYRD86
plantas 1.Power: Reservatórios, bombas do silo, tanques de óleo, etc.
2.Oilfield: Tanques de armazenamento do óleo bruto, tanques de armazenamento do petróleo refinado, separadores trifásicos, tanques de estabelecimento, tanques da água de esgoto, etc.
3.Chemical: Torre de destilação do óleo bruto, silo da matéria prima, silo intermediário, tanque da reação, tanque da amônia, tanque de armazenamento do asfalto, etc.
4.Metallurgy: Silos da matéria prima, silos materiais auxiliares, tanques do amortecedor da pilha eletrolítica, etc.
recursos 5.Water: Canais, reservatórios, irrigação da terra, monitoração do nível de água do rio, aviso da inundação repentina, inundação urbana, etc.
6.Foodstuffs: Fábrica do suco, fábrica do leite, tanque de armazenamento do açúcar cru, tanque de armazenamento da pasta de tomate, tanque de armazenamento da cervejaria, etc.
7.Pharmaceuticals: Separadores, tanques de fermentação, etc.
tratamento 8.Water: Reservatórios, fossas, tanques do tratamento da água, tanques de sedimentação, poços profundos, redes da água potável, etc.
9.Paper: Silo da matéria prima, torre do armazenamento, silo químico do armazenamento material, etc.
10.Other: Pedreira, proteção ambiental, construção naval e outras indústrias.
