Detalhes do produto:
|
| Aplicação típica: | Partículas de poeira contínuas | Material da antena: | 316L (opcional) |
|---|---|---|---|
| Escala de medição: | 80M | Fonte de alimentação: | 24VDC (duas linhas, quatro linhas) |
| Temperatura média: | -40~+130℃ | Conexão do processo: | flange, braçadeira (opcional) |
| Pressão do processo: | -0.1~4.0MPa | Saída do sinal: | 4… 20mA/HART/RS485/Modbus… |
| Realçar: | Transmissor nivelado do radar contínuo,Medidor nivelado lustrado do radar,tipo transmissor do radar 26GHz do nível |
||

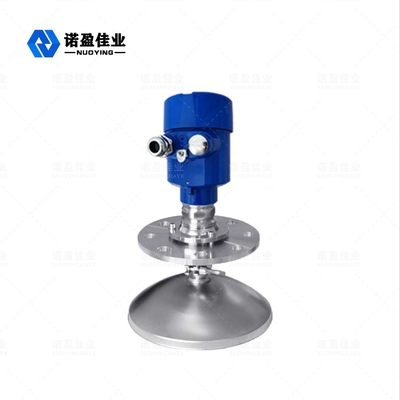

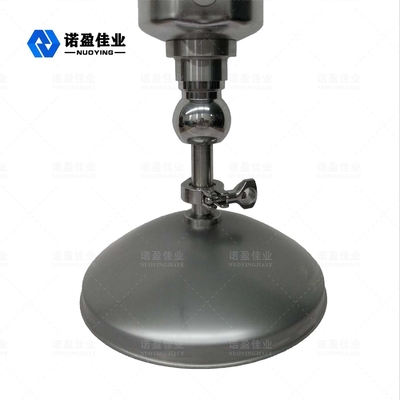

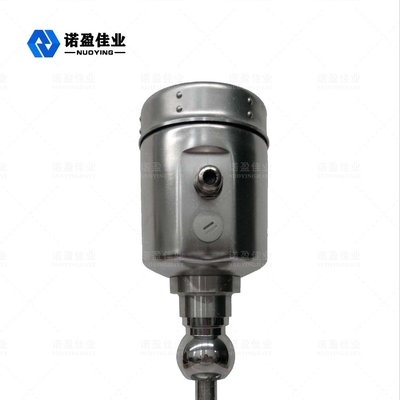

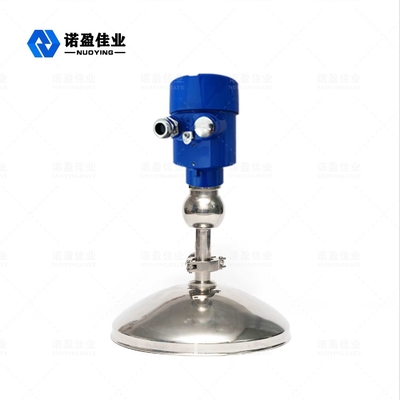

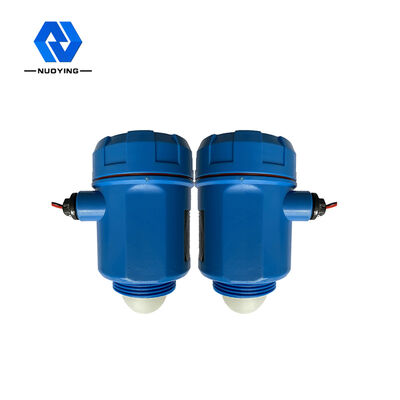

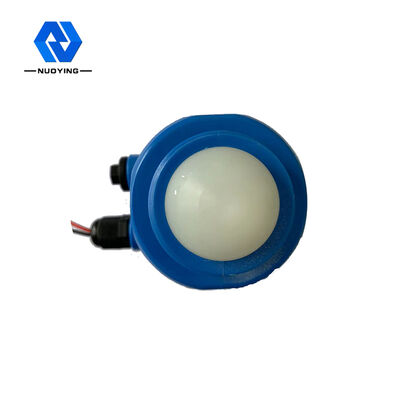

Venda quente tipo de superfície lustrado transmissor nivelado do radar contínuo de 26GHz NYRD810
princípio de funcionamento nivelado do transmissor do radar de 26GHz NYRD810
O sensor nivelado da série do medidor NYRD80X do radar é um instrumento de medição de alta frequência do nível do radar 26GHz com uma distância de medição máxima de 80m. A antena é aperfeiçoada mais, e o microprocessador rápido novo pode realizar a análise do sinal de uma taxa mais alta e processar, fazendo o instrumento pode ser usado na chaleira da reação, no escaninho contínuo e em algumas condições complexas da medida.
A antena da posição do objeto do radar emite-se um pulso estreito da micro-ondas que seja transmitido para baixo através da antena. Depois que a onda do pulso toca na superfície do meio medido, reflete-se para trás e está recebido pelo sistema da antena outra vez. O sinal é transmitido à peça do circuito eletrônico e convertido automaticamente no sinal do nível do objeto (porque os pulsos viajam tão rapidamente, o tempo onde toma para que uma onda eletromagnética alcance seu alvo e saltar de volta ao receptor é quase instantâneo).
A referência da medida: Superfície inferior espiral ou superfície de selagem da flange.
característica de projeto nivelada do transmissor do radar de 26GHz NYRD810
o tamanho 1.Antenna é pequeno, fácil instalar; radar do Não-contato, nenhum desgaste, nenhuma poluição.
2.Hardly afetou pela corrosão e pela espuma; Não afetado por mudanças médias da densidade, da temperatura e da pressão.
o ambiente da poeira 3.Severe tem pouco impacto no funcionamento do medidor nivelado de alta frequência.
4.Shorter comprimento de onda, melhor reflexão para superfícies contínuas inclinados.
ângulo de feixe 5.Small e energia concentrada.
a área cega da medida 6.The é menor, e os bons resultados podem ser conseguidos para a medida pequena do tanque.
relação 7.High de relação sinal-ruído para o melhor desempenho mesmo sob circunstâncias de flutuação.
8. de alta frequência, a melhor escolha para medir meios constantes dielétricos contínuos e baixos.
parâmetros técnicos do transmissor nivelado do radar de 26GHz NYRD810
| Aplicação típica | Partículas de poeira contínuas |
| Material da antena | 316L (opcional) |
| Escala de medição | 30m, 80m (opcionais) |
| Precisão de medição | 0.05%-0.1%F.S |
| Fonte de alimentação | 24VDC (duas linhas, quatro linhas) |
| Temperatura média | -40~+130℃ |
| Conexão do processo | flange, braçadeira (opcional) |
| Pressão do processo | -0.1~4.0MPa |
| Nível da proteção | IP67 |
| Categoria à prova de explosões | Exia II CT6 (opcional) |
| Saída do sinal | 4… 20mA/HART/RS485/Modbus… |
campo nivelado da aplicação do transmissor do radar de 26GHz NYRD810
plantas 1.Power: Reservatórios, bombas do silo, conchas do vapor, armazenamento da cinza, tanques de óleo, etc.
2.Chemical: Silo da matéria prima, tanque da reação, tanque da amônia, tanque de armazenamento do asfalto, etc.
3.Metallurgy: Silos da matéria prima, silos materiais auxiliares, tanques do amortecedor da pilha eletrolítica, etc.
4.Foodstuffs: Tanque de armazenamento do açúcar cru, etc.
5.Pharmaceuticals: Tanques de armazenamento, separadores, tanques de fermentação, etc. farmacêuticos chineses.
6.Paper: Silo da matéria prima, torre do armazenamento, cilindro de secagem, silo químico do armazenamento material, etc.
7.Other: Pedreira, mina de carvão, proteção ambiental, construção naval e outras indústrias.
