Detalhes do produto:
|
| Aplicação típica: | Drenos, reservatórios, rios, lagos, raso, etc. | Material da antena: | 316L (opcional) |
|---|---|---|---|
| Escala de medição: | 30m, 80m (opcionais) | Fonte de alimentação: | 24VDC (duas linhas, quatro linhas) |
| Temperatura média: | -40~+80℃ | Conexão do processo: | Suporte, flange (opcional) |
| Pressão do processo: | -0.1~2.0MPa | Saída do sinal: | RS485/Modbus… |
| Realçar: | Medidor nivelado do radar contínuo da temperatura ambiente,Tipo interruptor nivelado do chifre do radar,Medidor nivelado do radar IP67 |
||

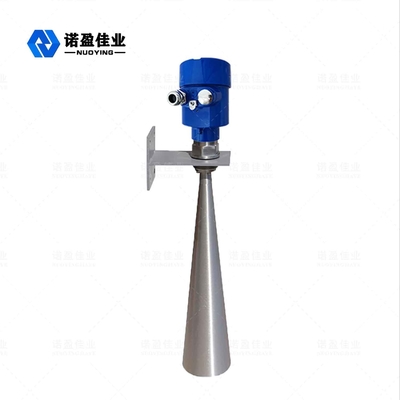

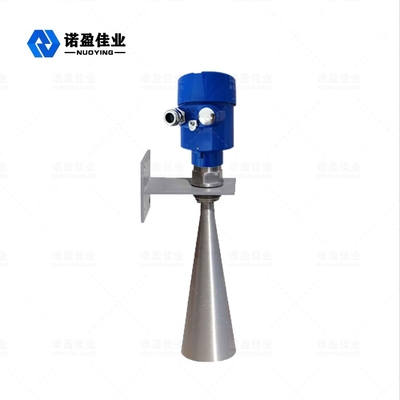

Tipo transmissor nivelado do chifre 26GHz NYRD-SL do radar contínuo da temperatura ambiente
princípio de funcionamento nivelado do transmissor do radar de 26GHz NYRD-SL
O sensor nivelado da série do medidor NYRD80X do radar é um instrumento de medição de alta frequência do nível do radar 26GHz com uma distância de medição máxima de 80m. A antena é aperfeiçoada mais, e o microprocessador rápido novo pode realizar a análise do sinal de uma taxa mais alta e processar, fazendo o instrumento pode ser usado na chaleira da reação, no escaninho contínuo e em algumas condições complexas da medida.
A antena da posição do objeto do radar emite-se um pulso estreito da micro-ondas que seja transmitido para baixo através da antena. Depois que a onda do pulso toca na superfície do meio medido, reflete-se para trás e está recebido pelo sistema da antena outra vez. O sinal é transmitido à peça do circuito eletrônico e convertido automaticamente no sinal do nível do objeto (porque os pulsos viajam tão rapidamente, o tempo onde toma para que uma onda eletromagnética alcance seu alvo e saltar de volta ao receptor é quase instantâneo).
A referência da medida: Superfície inferior espiral ou superfície de selagem da flange.
característica de projeto nivelada do transmissor do radar de 26GHz NYRD-SL
o tamanho 1.Antenna é pequeno, fácil instalar; radar do Não-contato, nenhum desgaste, nenhuma poluição.
2.Hardly afetou pela corrosão e pela espuma; Não afetado por mudanças médias da densidade, da temperatura e da pressão.
o ambiente da poeira 3.Severe tem pouco impacto no funcionamento do medidor nivelado de alta frequência.
4.Shorter comprimento de onda, melhor reflexão para superfícies contínuas inclinados.
ângulo de feixe 5.Small e energia concentrada.
a área cega da medida 6.The é menor, e os bons resultados podem ser conseguidos para a medida pequena do tanque.
relação 7.High de relação sinal-ruído para o melhor desempenho mesmo sob circunstâncias de flutuação.
8. de alta frequência, a melhor escolha para medir meios constantes dielétricos contínuos e baixos.
parâmetros técnicos do transmissor nivelado do radar de 26GHz NYRD-SL
| Aplicação típica | Drenos, reservatórios, rios, lagos, raso, etc. |
| Material da antena | 316L (opcional) |
| Escala de medição | 30m, 80m (opcionais) |
| Precisão de medição | 0.05%-0.1%F.S |
| Fonte de alimentação | 24VDC (duas linhas, quatro linhas) |
| Temperatura média | -40~+80℃ |
| Conexão do processo | Suporte, flange (opcional) |
| Pressão do processo | -0.1~2.0MPa |
| Nível da proteção | IP67 |
| Categoria à prova de explosões | Exia II CT6 (opcional) |
| Saída do sinal | 4… 20mA/HART/RS485/Modbus… |
campo nivelado da aplicação do transmissor do radar de 26GHz NYRD-SL

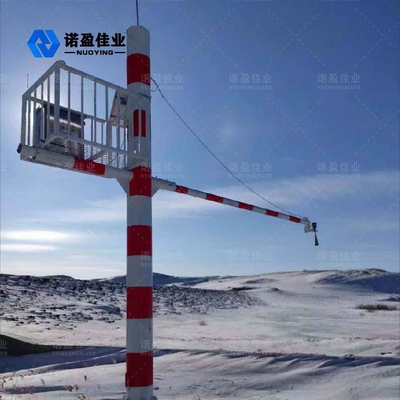

recursos 1.Water: Canais, reservatórios, irrigação da terra, monitoração do nível de água do rio, aviso da inundação repentina, inundação urbana, etc.
tratamento 2.Water: Reservatórios, fossas, tanques do tratamento da água, tanques de sedimentação, poços profundos, redes da água potável, etc.
3.Other: Proteção ambiental, construção naval e outras indústrias.
