| Nome da marca: | NUOYINGJIAYE |
| Model Number: | NYRD-PB |
| MOQ: | 1 PCS |
| preço: | $450 to $1700 /pcs |
| Condições de pagamento: | T/T |
| Capacidade de abastecimento: | mês de 1000 PCes pre |

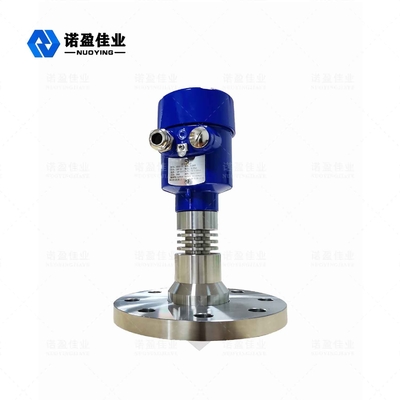

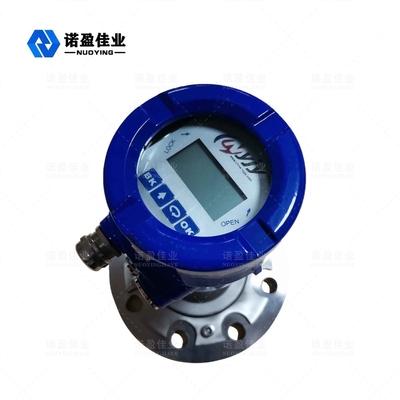

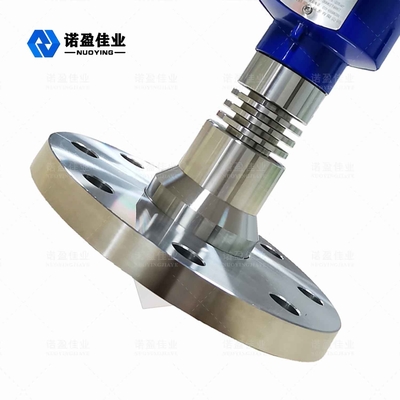

Tipo transmissor nivelado da placa do radar de 26GHz NYRD-PB conectado com a flange
princípio de funcionamento nivelado do transmissor do radar de 26GHz NYRD-PB
O sensor nivelado da série do medidor NYRD80X do radar é um instrumento de medição de alta frequência do nível do radar 26GHz com uma distância de medição máxima de 80m. A antena da posição do objeto do radar emite-se um pulso estreito da micro-ondas que seja transmitido para baixo através da antena. Depois que a onda do pulso toca na superfície do meio medido, reflete-se para trás e está recebido pelo sistema da antena outra vez. O sinal é transmitido à peça do circuito eletrônico e convertido automaticamente no sinal do nível do objeto (porque os pulsos viajam tão rapidamente, o tempo onde toma para que uma onda eletromagnética alcance seu alvo e saltar de volta ao receptor é quase instantâneo).
A referência da medida: Superfície inferior espiral ou superfície de selagem da flange.
característica de projeto nivelada do transmissor do radar de 26GHz NYRD-PB
o tamanho 1.Antenna é pequeno, fácil instalar; radar do Não-contato, nenhum desgaste, nenhuma poluição.
2.Hardly afetou pela corrosão e pela espuma; Não afetado por mudanças médias da densidade, da temperatura e da pressão.
o ambiente da poeira 3.Severe tem pouco impacto no funcionamento do medidor nivelado de alta frequência.
4.Shorter comprimento de onda, melhor reflexão para superfícies contínuas inclinados.
ângulo de feixe 5.Small e energia concentrada.
a área cega da medida 6.The é menor, e os bons resultados podem ser conseguidos para a medida pequena do tanque.
relação 7.High de relação sinal-ruído para o melhor desempenho mesmo sob circunstâncias de flutuação.
8. de alta frequência, a melhor escolha para medir meios constantes dielétricos contínuos e baixos.
parâmetros técnicos do transmissor nivelado do radar de 26GHz NYRD-PB
| Aplicação típica | Cristalização fácil, condensação, líquido corrosivo, pó |

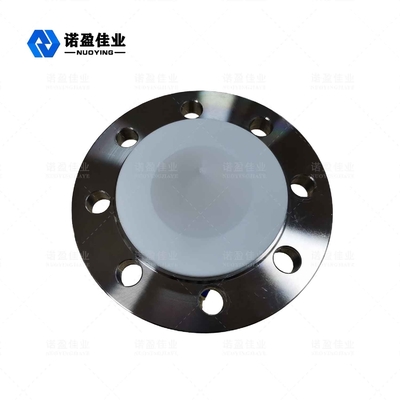

| Material da antena | Antena da placa, PTFE/316L (opcionais) |
| Escala de medição | 40m |
| Precisão de medição | 0.05%-0.1%F.S |
| Fonte de alimentação | 24VDC (duas linhas, quatro linhas) |
| Temperatura média | -40~+260℃ |
| Conexão do processo | flange (opcional) |
| Pressão do processo | -0.1~2.0MPa |
| Nível da proteção | IP67 |
| Categoria à prova de explosões | Exia II CT6 |
| Saída do sinal | 4… 20mA/HART/RS485/Modbus… |
campo nivelado de Appication do transmissor do radar de 26GHz NYRD-PB
1.Chemical: Torre de destilação do óleo bruto, silo da matéria prima, silo intermediário, tanque da reação, tanque da amônia, tanque de armazenamento do asfalto, etc.
2.Metallurgy: Silos materiais auxiliares, tanques do amortecedor da pilha eletrolítica, etc.
recursos 3.Water: Canais, reservatórios, irrigação da terra, monitoração do nível de água do rio, aviso da inundação repentina, inundação urbana, etc.
4.Foodstuffs: Fábrica do suco, fábrica do leite, tanque de armazenamento da cervejaria, etc.
5.Pharmaceuticals: Tanques de armazenamento, separadores, tanques de fermentação, etc. farmacêuticos chineses.
tratamento 6.Water: Reservatórios, fossas, tanques do tratamento da água, tanques de sedimentação, poços profundos, redes da água potável, etc.
7.Other: Pedreira, proteção ambiental, construção naval e outras indústrias.
