Detalhes do produto:
|
| Aplicação típica: | Cristalização fácil, condensação, líquido corrosivo forte, pó | Materia da antena: | Antena da gota da água, PTFE (opcionais) |
|---|---|---|---|
| Escala de medição: | 40M | Temperatura média: | -40~+260℃ |
| Conexão do processo: | Flange (opcional) | Pressão do processo: | -0.1~2.0MPa |
| Saída do sinal: | 4… 20mA/HART/RS485/Modbus… | Relação elétrica: | M20×1.5, 1/2 NPT |
| Realçar: | Transmissor nivelado líquido 2.0MPa,Tipo sensor nivelado da gota da água do radar,Transmissor nivelado do radar líquido do tanque |
||

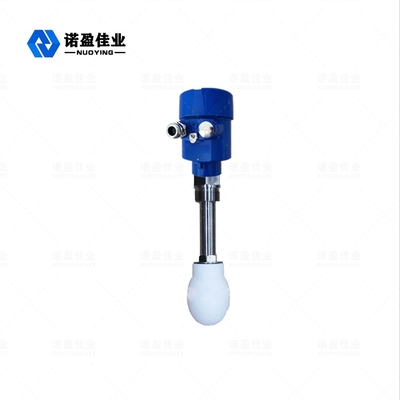

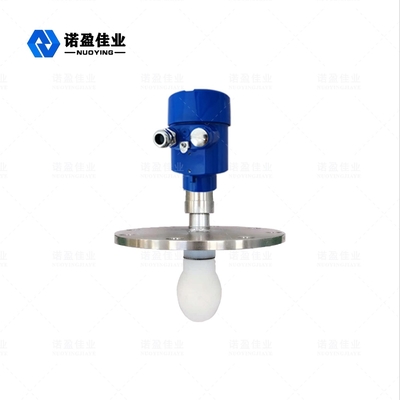

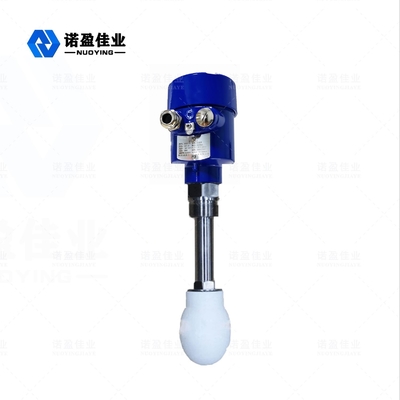

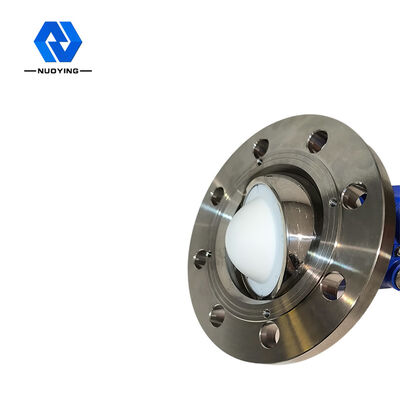

Tipo quente transmissor nivelado da gota da água da venda do radar de 26GHz NYRD-SD
princípio de funcionamento nivelado do transmissor do radar de 26GHz NYRD-SD
O sensor nivelado da série do medidor NYRD80X do radar é um instrumento de medição de alta frequência do nível do radar 26GHz com uma distância de medição máxima de 80m. A antena é aperfeiçoada mais, e o microprocessador rápido novo pode realizar a análise do sinal de uma taxa mais alta e processar, fazendo o instrumento pode ser usado na chaleira da reação, no escaninho contínuo e em algumas condições complexas da medida. O sinal é transmitido à peça do circuito eletrônico e convertido automaticamente no sinal do nível do objeto (porque os pulsos viajam tão rapidamente, o tempo onde toma para que uma onda eletromagnética alcance seu alvo e saltar de volta ao receptor é quase instantâneo).
A referência da medida: Superfície inferior espiral ou superfície de selagem da flange.
característica de projeto nivelada do transmissor do radar de 26GHz NYRD-SD
o tamanho 1.Antenna é pequeno, fácil instalar; radar do Não-contato, nenhum desgaste, nenhuma poluição.
2.Hardly afetou pela corrosão e pela espuma; Não afetado por mudanças médias da densidade, da temperatura e da pressão.
o ambiente da poeira 3.Severe tem pouco impacto no funcionamento do medidor nivelado de alta frequência.
4.Shorter comprimento de onda, melhor reflexão para superfícies contínuas inclinados.
ângulo de feixe 5.Small e energia concentrada.
a área cega da medida 6.The é menor, e os bons resultados podem ser conseguidos para a medida pequena do tanque.
relação 7.High de relação sinal-ruído para o melhor desempenho mesmo sob circunstâncias de flutuação.
8. de alta frequência, a melhor escolha para medir meios constantes dielétricos contínuos e baixos.
do projeto nivelado do transmissor do radar de 26GHz NYRD-SD parâmetros técnicos
| Aplicação típica | Cristalização fácil, condensação, líquido corrosivo forte, pó |
| Material da antena | Antena da gota da água, PTFE (opcionais) |
| Escala de medição | 70m |
| Precisão de medição | 0.05%-0.1%F.S |
| Fonte de alimentação | 24VDC (duas linhas, quatro linhas) |
| Temperatura média | -40~+260℃ |
| Conexão do processo | flange (opcional) |
| Pressão do processo | -0.1~2.0MPa |
| Nível da proteção | IP67 |
| Categoria à prova de explosões | Exia II CT6 |
| Saída do sinal | 4… 20mA/HART/RS485/Modbus… |
