Detalhes do produto:
|
Modelo do produto: | NYSP-M19 | Material da antena: | PTFE, 304.316 |
---|---|---|---|
Precisão da medida: | 0.05%~0.1% F.S | Escala de medição: | 3m, 20m |
Saída do sinal: | 4-20mA/HART/RS485/Modbus… | Categoria da proteção: | IP65, IP67, IP 68 (opcional) |
Pressão do processo: | Pressão do processo | Categoria à prova de explosões: | ExiaIICT6Ga, ExdIICT6Gb (veja o certificado para detalhes) |
Realçar: | Anti transmissor do nível da admissão do RF da corrosão,Tipo sensor nivelado da admissão da indicação digital,transmissor do nível da admissão de 20mA RF |
indicação digital anticorrosiva de calibre nivelado do medidor do nível 4-20mA

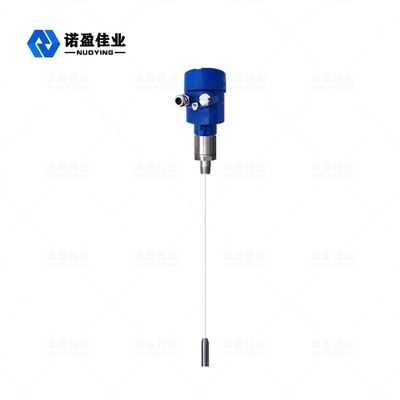

Medidor Descriotion do nível da admissão da radiofrequência
O medidor do nível da admissão da radiofrequência é um produto nivelado contínuo da medida baseado no princípio de admissão da radiofrequência. O produto tem as vantagens da estabilidade alta, da sensibilidade alta e da aplicação larga. Comparado com o medidor nivelado capacitivo tradicional, adota o projeto modular, que pode realizar o ajuste simples e conveniente do instrumento. Uma vez que o ajuste é terminado, pode ser usado normalmente e livre de manutenção para a vida. Permite usuários de compreender intuitivamente a tempo a operação do equipamento e do negócio com os problemas. É igualmente seguro e seguro em ocasiões industriais complexas.
Princípio de funcionamento do medidor do nível da admissão da radiofrequência
A tecnologia da medida da admissão da radiofrequência é uma tecnologia nivelada da medida com vantagens originais. Embora o conceito seja muito similar à tecnologia capacitiva geral da medida, a tecnologia da admissão do RF adiciona um circuito do Conduzir-protetor e um circuito do interruptor inversor na unidade eletrônica, assim que pode realizar a medida independente da impedância e do reactance capacitivo. Pode ser calculada pelas leis de física que a magnitude da impedância e do reactance capacitivo de todo o material de suspensão é igual, assim que o efeito causado pelo material de suspensão pode ser medido e eliminado da saída total pelo deslocamento de fase do circuito de oscilação.

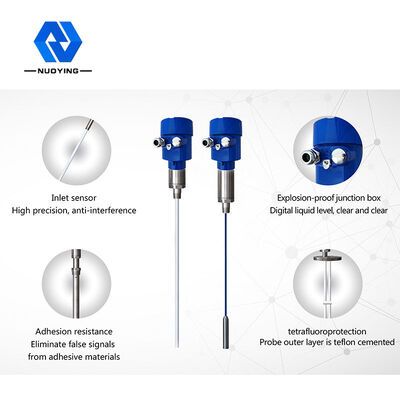

A ponta de prova do medidor do nível da admissão da radiofrequência é instalada no tanque de armazenamento, e a mudança do sinal da radiofrequência causado pela mudança do nível material é obtida através da ponta de prova. A extremidade do Conduzir-protetor da ponta de prova pode impedir que a corrente do RF forme um laço através do material de suspensão, que assegura a precisão da medida do instrumento.
Parâmetro do medidor do nível da admissão da radiofrequência

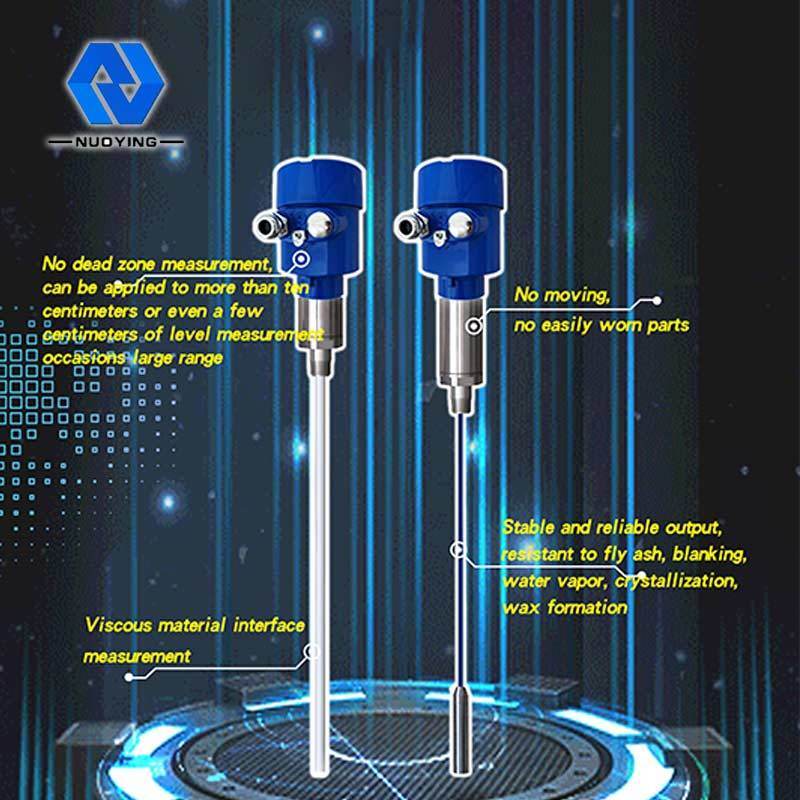

Aplicação típica | Líquido (corrosão, condutibilidade, baixa constante dielétrica, agitação, relação, remoção elétrica, poço viscoso, profundo, grande escala, etc.) |
Poeira (condutora, pó da isolação, etc.) | |
Contínuo (sólido de isolamento da temperatura condutora, isolando, ultra-alta, etc.) | |

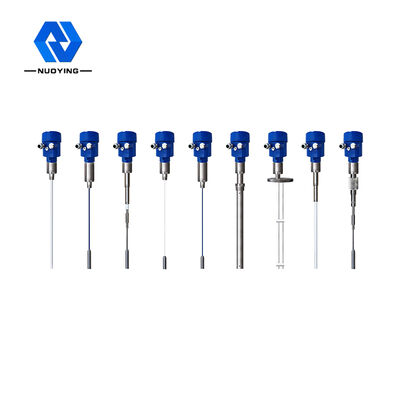

Modelo do produto | NYSP-M16, NYSP-M17, NYSP-M18, NYSP-M19, NYSP-M20, NYSP-M21, NYSP-M22, NYSP-M23, NYSP-M24 |

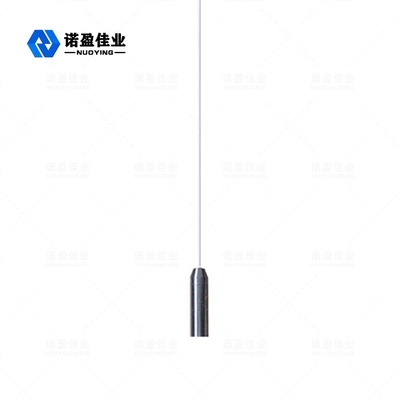

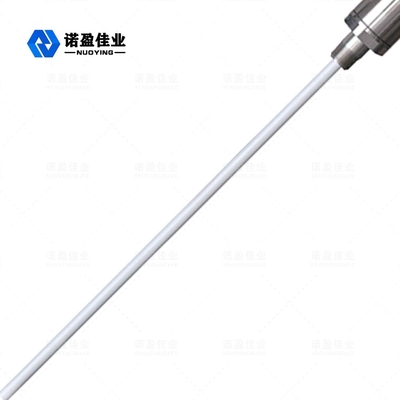

Formulário da antena | Cabos flexíveis, cabos flexíveis isolados, cabos flexíveis não-isolados, hastes rígidas, hastes rígidas isoladas, hastes rígidas isoladas em ambas as extremidades, hastes rígidas cilíndricas |
Material da antena | PTFE, 304.316 |
Escala de medição | 3m, 20m (profundamente o poço pode medir centenas de medidores, pode ser personalizado) |
Precisão da medida | 0.05%~0.1% F.S |
Fonte de alimentação | 24VDC |
Saída do sinal | 4… 20mA/HART/RS485/Modbus… |
Temperatura do processo |
- 40 ~ + 130 ℃, -100 ~ + ℃ 200, - 40 ~ + ℃ 260, -50 ~ + ℃ 500 |
Pressão do processo | - 0,1 ~ 1.6Mpa, - 0. 1 ~ 4.0MPa, - 0. 1 ~ 6.3MPa |
Conexão do processo | Linha, flange, (opcional) |
Relação elétrica | M20×1.5, ½ “NPT |
Categoria da proteção | IP65, IP67, IP 68 (opcional) |
Categoria à prova de explosões | ExiaIICT6Ga, ExdIICT6Gb (veja o certificado para detalhes) |
