Detalhes do produto:
|
Os produtos modelam: | NYRD703 | Tipo da antena: | Tipo de cabo dobro |
---|---|---|---|
Material da antena: | 304.316 (opcional) | Temperatura do processo: | -40~130℃ |
Pressão do processo: | -0.1~4.0MPa | Conexão do procedimento: | Flange (opcional) |
Nível da proteção: | IP67 | Categoria à prova de explosões: | Exia II CT6 GA |
Realçar: | 1.8GHz guiou o sensor nivelado do radar,Medidor nivelado do radar dobro da antena do cabo,Medidor nivelado do radar da onda guiada |

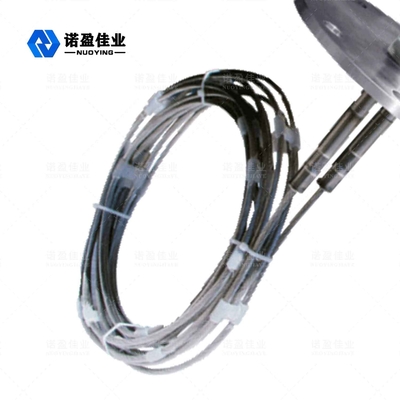

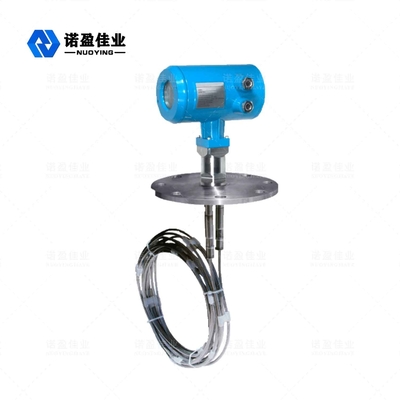

O nível dobro do radar da onda guiada da antena NYRD703 1.8GHz do cabo mede a grande caixa azul
Princípio de funcionamento nivelado do medidor do radar da onda guiada de NYRD703 1.8GHz
O pulso de alta frequência da micro-ondas emissor pelas propagações do radar da onda guiada ao longo do componente da detecção (cabo de aço), e quando encontra o meio medido, devido à mudança repentina da constante dielétrica, causa a reflexão, e a parte da energia de pulso é refletida para trás. O intervalo de tempo entre o pulso transmitido e o pulso refletido é proporcional à distância do meio medido.
Parâmetro técnico do medidor nivelado do radar da onda guiada de NYRD703 1.8GHz
Aplicação típica |
Líquidos com baixa constante dielétrica (tal como o metanol, o querosene, a solução do polipropileno, a nafta, etc.) |
Transmita a frequência | 1.8GHz |
Os produtos modelam | NYRD703 |
Tipo da antena |
Tipo de cabo dobro |
Material da antena | 304.316 (opcional) |
Amostra do eco | 55 times/s |
Escala de medição | 6m |
Precisão de medição | ±1mm |
Fonte de alimentação | 24VDC, 220VAC |
Saída do sinal | 4… 20mA/HART/RS485/Modbus… |
Temperatura do processo | -40~130℃ |
Pressão do processo | -0.1~4.0MPa |
Conexão do procedimento | flange (opcional) |
Nível da proteção | IP67 |
Categoria à prova de explosões | Exia II CT6 GA |
Nota: Os produtos podem ser personalizados de acordo com a exigência específica dos usuários!
Características de projeto niveladas do medidor do radar da onda guiada de NYRD703 1.8GHz
1. O medidor do nível do radar da onda guiada adota tecnologia de processamento avançada da micro-ondas e Echo Discovery original ecoa a tecnologia de processamento, a medida do contato, a precisão alta da medida e uma medida mais exata. Ao mesmo tempo, o radar da onda guiada é resistente à adesão e não é afetado pelo ambiente externo tal como a temperatura e a adesão médias.
2. Uma variedade de métodos da conexão do processo e tipos de componentes da detecção fazem as séries 70X guiaram os calibres de nível do radar da onda apropriados para várias condições de trabalho e aplicações complexas. Como: meio constante dielétrico de alta temperatura, de alta pressão e baixo.
3. Usando o modo de trabalho do pulso, o produto tem extremamente - o baixo poder da emissão, e pode ser instalado em uns vários recipientes do metal e do metaloide, sem dano ao corpo humano e ao ambiente.
