| Nome da marca: | nuoyingjiaye |
| Model Number: | Série NYRD-806 |
| MOQ: | 1 |
| preço: | $130 to $9000 |
| Condições de pagamento: | T/T |
| Capacidade de abastecimento: | mês de 500 PCes pre |

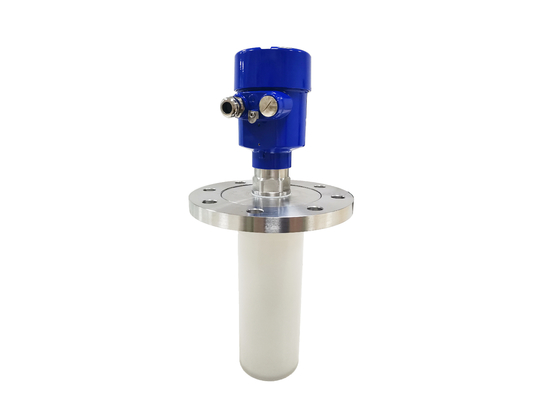

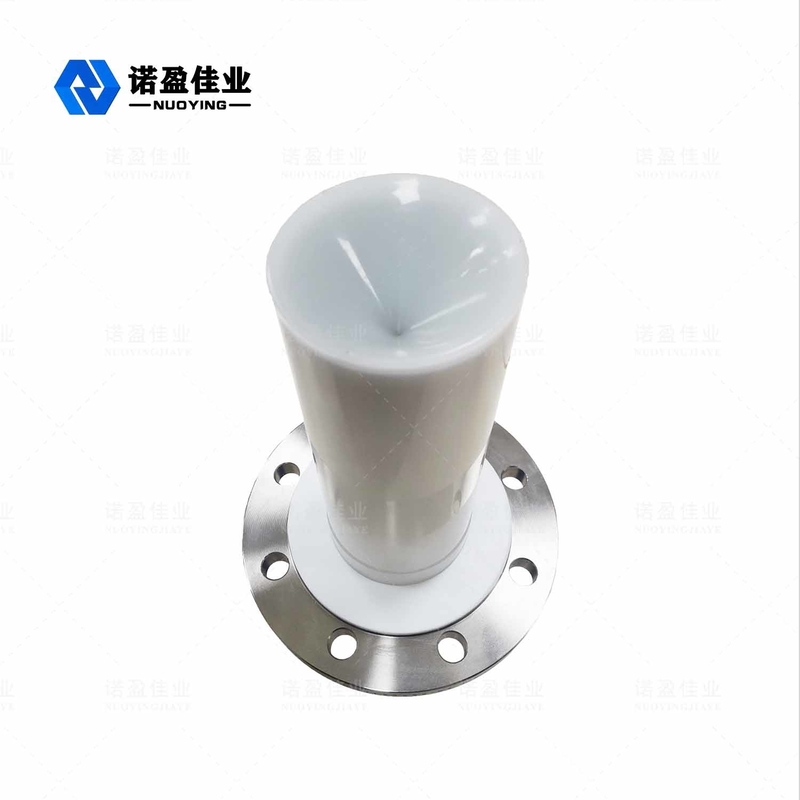

O sensor nivelado da série do medidor NYRD80X do radar é um instrumento de medição de alta frequência do nível do radar 26GHz com uma distância máxima da medida de 80 medidores. A antena é aperfeiçoada mais, e o microprocessador rápido novo pode executar uma análise mais de alta velocidade do sinal e um processamento, de modo que o instrumento possa ser usado para algumas condições complexas da medida tais como o ouro da reação e silos contínuos.
Princípio de funcionamento de transmissor nivelado do radar
A antena nivelada do radar emite-se os pulsos estreitos da micro-ondas, que são transmitidos para baixo através da antena. Depois que a onda do pulso toca na superfície do meio medido, reflete-se para trás e está recebido pelo sistema da antena outra vez, e o sinal é transmitido à peça do circuito eletrônico e convertido automaticamente em um sinal nivelado (porque a velocidade da propagação do pulso é extremamente rápida, a onda eletromagnética alcança o alvo e é refletida de volta ao receptor. O tempo onde toma para ir para a frente e para trás é quase instantâneo)
Referência da medida: a superfície de selagem do lado de baixo da linha ou da flange.
Nota: ao usar o sincronismo do nível do objeto do radar, certifique-se de que o nível material o mais alto não pode entrar na área de medida cega (a área mostrada em D).
Características de projeto do transmissor nivelado do radar
◎O tamanho da antena é pequeno, fácil instalar, radar do não-contato, nenhum desgaste, nenhuma poluição.
◎Quase impermeável à corrosão e à espuma. Não afetado pela mudança média da densidade, da temperatura e da pressão.
◎O ambiente sério da poeira tem pouco efeito no trabalho do medidor nivelado de alta frequência.
◎Comprimentos de onda mais curtos, melhor reflexão de superfícies contínuas de inclinação.
◎O ângulo de feixe é pequeno, concentração da energia, aumenta a capacidade do eco é ao mesmo tempo conducente evitar a interferência.
◎A área cega da medida é menor, e os bons resultados podem ser conseguidos para a medida pequena do tanque.
◎A relação de relação sinal-ruído alta, mesmo no caso das flutuações pode conseguir o melhor desempenho.
◎De alta frequência, é a melhor escolha para medir meios constantes dielétricos contínuos e baixos.
Parâmetro técnico do transmissor nivelado do radar NYRD86
| Aplicação típica | Todos os tipos de líquido (corrosão forte, baixa constante dielétrica, agitação, vapor, cristalização, condensação, pasta, alta temperatura e alta pressão, etc.) |
| Todos os tipos da poeira (poeira forte, poeira, pó do cimento, pó de cal, cinza de mosca, cristalização, etc.) | |
| Todos os tipos de contínuo (grão, pedras pequenas, minério de ferro, carvão, etc.) | |
| Modelo do produto | NYRD805, NYRD806, NYRD807, NYRD808, NYRD809, NYRD810, NYRD86 |
| NYRD87, NYRD-PB, NYRD-SD, NYRD-TJ, NYRD-SL | |
| Formulário da antena | Tipo da barra, tipo da água, tipo da placa, tipo do chifre, superfície lustrando, lente da perspectiva |
| Material da antena | PTFE, 304/316, PP, PFA |
| Escala de medição | 10m, 20m, 30m, 35m, 40m, 80m |
| Precisão da medida | 0.05%~0.1% F.S |
| Fonte de alimentação | 24VDC (dois fio, de quatro fios), 220VAC |
| Saída do sinal | 4… 20mA/HART/RS485/Modbus… |
| Temperatura do processo |
- 40 ~ + 130 ℃, -40 ~ + 150 ℃, -40 ~ + ℃ 260, - 40 ~ + ℃ 1200 |
| Pressão do processo | - 0,1 ~ 0. 3MPa, - 0. 1 ~ 2. 0MPa, - 0. 1 ~ 4. 0MPa |
| Conexão do processo | Linha, suporte, flange, braçadeira sanitária (opcional) |
| Relação elétrica | M20×1.5, ½ “NPT |
| Categoria da proteção | IP65, IP67, IP 68 (opcional) |
| Categoria à prova de explosões | ExiaIICT6 GA, ExdIICT6Gb (veja o certificado para detalhes) |
Nota do ※: O produto pode ser personalizado de acordo com as exigências específicas dos usuários!
