Cabo nivelado da linha de parafuso 20m do interruptor 220VAC da capacidade do RF do CERVO IP67

NYSP-DRMétro de nível de líquido de capacitância de RF

NYSP-DRMétro de nível de líquido de capacitância de RF  Funcionamento Princípio

O princípio de funcionamento do NYSP-DRO medidor de nível de líquido de capacitância de RF baseia-se na tecnologia de capacitância de RF (RF).Uma radiofrequência é aplicada à sonda para determinar o impacto do ambiente circundante através de análise contínuaPorque todos os materiais têm constante dielétrica e a sua condutividade é diferente da do ar,a impedância total da sonda é alterada devido ao pequeno desvio de capacidade quando a sonda está em contacto com o materialComo a sonda elétrica e a parede do recipiente formam as duas placas polares do capacitor, o isolante da sonda e o ar circundante tornam-se o material dielétrico.Quando o ar (constante dielétrica 1.0) é substituído por qualquer outro material (constante dielétrica > 1,0) A alteração da capacitância causou a alteração da impedância.Este efeito é medido pelo circuito e comparado com a referência estabelecida pela configuração de sensibilidade (circuito).

NYSP-DRMétro de nível de líquido de capacitância de RF Parâmetro técnico

※ Nota:Produtospode serpersonalizado de acordopara oRequisitos específicosdeUtilizadores!

NYSP-DRMétro de nível de líquido de capacitância de RF  Características do projeto

• Conversor modular e integração de sensores, sem partes móveis, alta fiabilidade, forte capacidade anti-bloqueio;
• Aplicabilidade mais ampla, existem uma variedade de formas de sonda, uma variedade de formas de conexão de processo, uma variedade de materiais de produção, design personalizável;
• Instalação, depuração e manutenção são extremamente convenientes

NYSP-DRMétro de nível de líquido de capacitância de RF  Requisitos de instalação

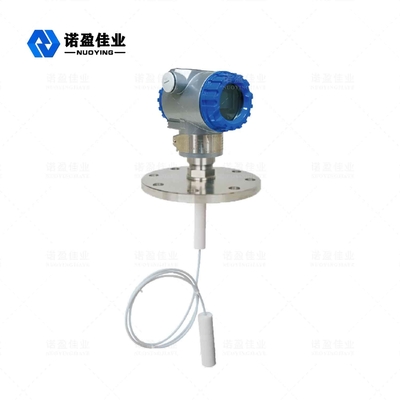

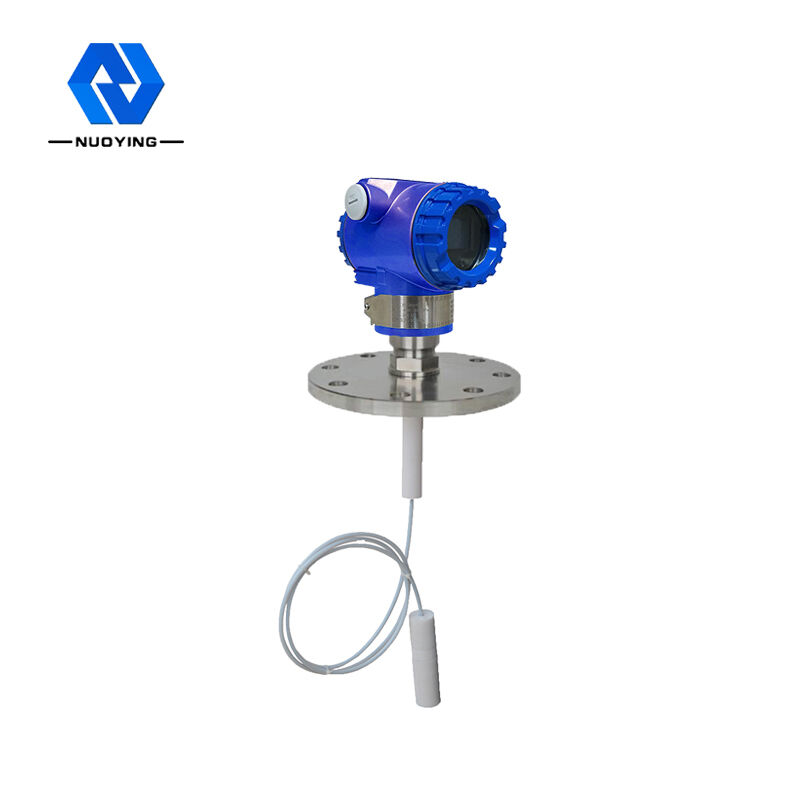

Além do tipo de barra dupla, podem ser selecionados três modos de instalação, fio, flange ou suporte.

• LCP: está equipado com um isolante de PTFE de 1 mm de espessura numa haste de aço inoxidável.

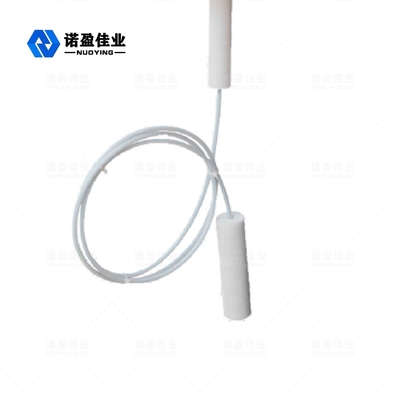

  LCW: revestido com um material PTFE de 0,3 mm de espessura sobre um cabo de cobre.

NYSP-DRMétro de nível de líquido de capacitância de RF Conexões elétricas

• Dois dos quatro terminais são fonte de alimentação,[+] [一] fonte de alimentação indireta de 24vDC; [TEST+][TEST-] amperímetro indireto pode medir sinal de 4 ~ 20mA.

NYSP-DRMétro de nível de líquido de capacitância de RF Área de aplicação

O medidor de nível capacitivo pode ser usado para medição contínua de quase todos os meios resistentes à corrosão e não corrosivos em recipientes abertos ou de pressão.Produtos químicosFertilizantes, Metalurgia, Gás Natural, Centrais Elétricas, Fabricação de Máquinas, Navio, Fábrica Farmacêutica, Tratamento de Águas Subterrâneas, Alimentos,Liquores e outras ocasiões industriais de detecção e controlo do nível do líquido.
