Detalhes do produto:
|
| Aplicações: | Líquido condutor, relação | Tipo de sonda: | Cabos flexíveis isolados |
|---|---|---|---|
| Escala de medição: | 0~30m | Conexão do processo: | Parafuse a linha, flange (opcional), |
| Categoria da proteção: | Instrumento IP67 da exposição, IP67 | Temperatura de funcionamento: | -40~150℃ |
| Saída do sinal: | 4-20mA/HART (dois fios/de quatro fios) | Fonte de alimentação: | (13-35) VDC |
| Realçar: | Transmissor de nível contínuo RF,transmissor de nível contínuo isolado flexível,transmissor de nível de interface RF |
||

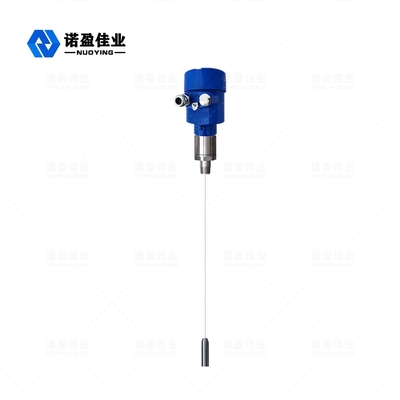

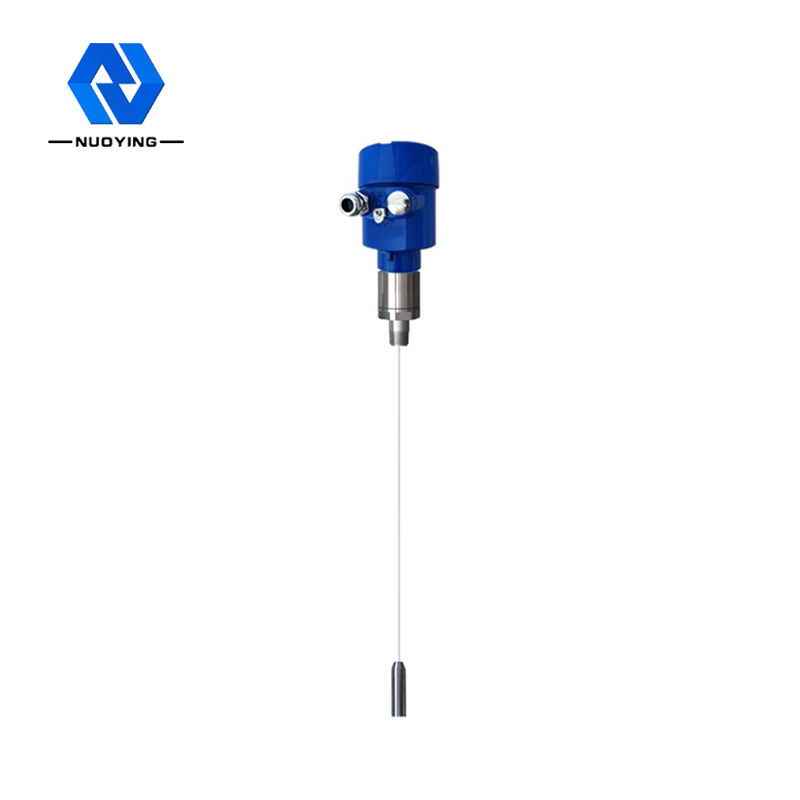

Medidor de nível de admissão NYSP-Z19 Rf
O medidor de nível de admitância Rf é um medidor de nível universal usado para medição contínua de nível, o produto é usado em locais industriais e de mineração, adequado para a maioria das aplicações, o instrumento é composto por uma unidade de circuito, um conjunto de carcaça à prova de explosão e tipo de haste ou elementos de detecção do tipo cabo, os sensores têm uma variedade de modelos disponíveis, o instrumento pode ser selecionado como um todo ou instalação separada.
Nível de Admissão Rf MetroParâmetro técnico
| Formulários | Líquido condutor, interface |

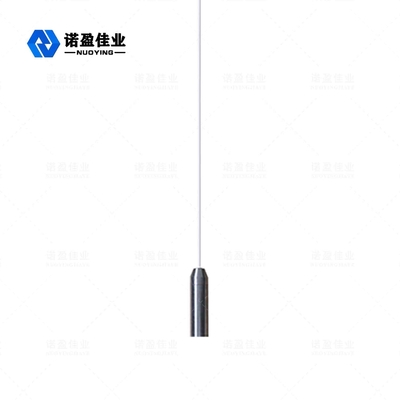

| Tipo de sonda | Cabos flexíveis isolados |
| Faixa de medição | 0~6m |
| Temperatura do processo | -40~150℃ |
| Temperatura ambiente | -40 ℃ ~ + 70 ℃ |
| Temperatura de armazenamento | -20 ℃ ~ + 65 ℃ |
| Pressão do processo | -0,1~4,0MPa |
| Fonte de energia | (13-35)vDC |
| Saída de sinal | 4...20mA/HART/RS485/Modbus... |
| Conexão do processo | Rosca/Flange (seletivo) |
| Aula de proteção | IP67 |
| Grau à prova de explosão | ExiaⅡCT6 (seletivo) |
| Atraso: | 0 ~ 30 s ajustável |
※ Observação:Produtospode serpersonalizado de acordo comaorequisitos específicosdoComercial!
Rf Admissão Nível MetroOperativo Princípio
Medidor de nível de material capacitivo tradicional, com o nível subindo, sondas cobertas de material, valor do circuito de capacitância entre a sonda e o meio (material condutor) ou entre a sonda e a capacitância da parede do tubo (material de isolamento) aumenta. desequilíbrio levou a uma ponte de capacitância, então a mudança do valor de capacitância depende da constante dielétrica do material que está sendo testado. desvantagens, especialmente quando a sonda está suspensa afetará seriamente o resultado da medição.
A tecnologia de medição de admitância de radiofrequência é a tecnologia de medição de nível tem vantagens únicas. sozinho.Através do cálculo das leis da física, qualquer material é igual ao tamanho da reatância capacitiva da impedância, de modo que a suspensão pode ser medida e a influência do circuito de oscilação de mudança de fase, remova da saída total.
Sensor de medidor de nível de admitância Rf instalado no carregamento do tanque, através da mudança de nível da sonda causada pela mudança do sinal de rf. Condução - os escudos da extremidade da sonda podem impedir a corrente de radiofrequência formada pelo loop suspenso, garantir a precisão da medição do instrumento.
A tecnologia de admitância Rf de resultados de medição de alta precisão e não é afetada pela suspensão da sonda, é atualmente as ocasiões mais amplamente utilizadas uma tecnologia de medição. alcance ultra curto a grande escala, pode ser aplicado em uma aplicação normal e pode ser aplicado a diferentes tipos de material.
