Detalhes do produto:
|
| Escala de medição: | 30m | Frequência: | 100MHZ-1.8GHZ |
|---|---|---|---|
| Material: | 304,316L (opcional) | Conexão do processo: | Parafuse a linha, flange (opcional), |
| Categoria da proteção: | Instrumento IP67 da exposição, IP67 | Amostra: | amostras do eco 55/s |
| Relação de comunicação: | Protocolo de comunicação do CERVO | Pressão do processo: | -0.1-4MPa |

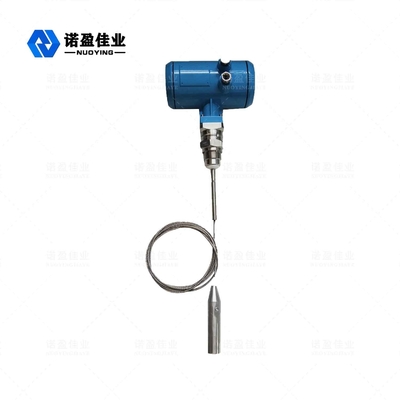

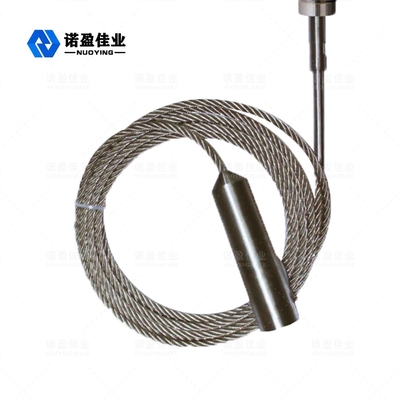

Onda guiada NYRD701 1,8 GHz Radar Nível Metro
O medidor de nível de radar de onda guiada é um medidor de nível baseado no princípio da reflexão no domínio do tempo (TDR).O pulso eletromagnético do medidor de nível de radar se propaga ao longo do cabo de aço ou sonda na velocidade da luz.Parte do pulso do medidor de nível é refletido para formar um eco e retornar ao transmissor de pulso pelo mesmo caminho.A distância entre o transmissor e a superfície do meio medido é proporcional ao tempo de propagação do pulso durante esse período, e a altura do nível do líquido é calculada.
Radar Nível MetroParâmetro técnico
| Parâmetros |
Frequência: 100MHZ-1,8GHZ Faixa de medição:-cabo: 0-30m;haste, coaxial: 0-6m Repetibilidade: ± 3mm Resolução: 1mm Amostragem: eco 55 amostras / s Velocidade de resposta: 0.2S (dependendo do uso real) Sinal de corrente de saída: 4-20mA Precisão: <0,1% |
| Interface de comunicação | protocolo de comunicação HART |
| Conexão do processo |
G1-1/2 Flange DN50, DN80, DN100, DN150 |
| Pressão do processo | -1 ~ 40bar |
| Poder |
Potência: 24VDC (± 10%), tensão de ondulação: 1Vpp Consumo de energia: máximo 22,5mA |
| Condições ambientais | temperatura -40 ℃ ~ +80 ℃ |
| Grau de proteção da carcaça | IP67 |
| Níveis de explosão | EXiaIICT6 |
| Fonte de alimentação de instrumentação e conexão de fio de saída de sinal |
Compartilhando um cabo blindado de dois núcleos Entrada do cabo: 2 M20 × 1,5 (o diâmetro dos cabos de 5 - 9 mm) |
※ Observação:Produtospode serpersonalizado de acordo comaorequisitos específicosdoComercial!
Radar Nível MetroOperativo Princípio
O Radar de Onda Guiada é o tipo de instrumento de medição baseado no princípio da viagem no tempo.A onda de radar viaja na velocidade da luz e seu tempo de execução pode ser convertido em um sinal de nível pelos componentes eletrônicos.A sonda emite pulsos de alta frequência que se espalham ao longo do cabo, e os pulsos são refletidos de volta quando encontram a superfície do material e recebidos pelo receptor dentro do medidor.O sinal de distância é então convertido para o sinal de nível.
Radar Nível MetroDistância de medição
A tabela a seguir lista a relação entre as diferentes categorias do meio medido e a distância de medição.
| Índice médio | DK(ε) | Particulas solidas | Líquido | Faixa de medição |
| 1 | 1,4…1,6 | －Gás de condensação, por exemplo, N2CO2 | 3m (Refere-se apenas à sonda de haste coaxial) | |
| 2 | 1,6…1,9 |
－Partículas de cinto de plástico －Cal, cimento especial -Açúcar |
－Gás de petróleo liquefeito, por exemplo, propano -Solvente －Freon 12 / Freon -Azeite de dendê |
25m |
| 3 | 1,9…2,5 | －Cimento comum, Gesso | －Óleo mineral, Combustível | 30m |
| 4 | 2,5…4 |
－Cereais, Sementes -Pedra -Areia |
－Benzeno, Estireno, Tolueno －Furano －Naftaleno |
30m |
| 5 | 4…7 |
－Pedra molhada, minério -Sal |
- Clorobenzeno, clorofórmio - Spray de celulose - Ácido clorídrico isocianurato, amina |
30m |
| 6 | >7 |
- Pó metálico - Negro de carbono - Carvão |
- Líquidos aquosos - Álcool - Amônia líquida |
30m |
