Detalhes do produto:
|
| Modo da instalação: | DN40-DN300 (tipo da flange da tubulação) | Temperatura ambiental: | -25~55℃ |
|---|---|---|---|
| Temperatura de armazenamento: | -40~60℃ | Sentido de fluxo: | Dianteiro e reverso |
| Pressão avaliado: | 1.0M Pa (a pressão especial pode ser personalizada) | Categoria da proteção: | IP68 |
| Realçar: | Medidor de água eletromagnético IP68,medidor de água eletromagnético DN300,transdutor de fluxo eletromagnético DN40 |
||

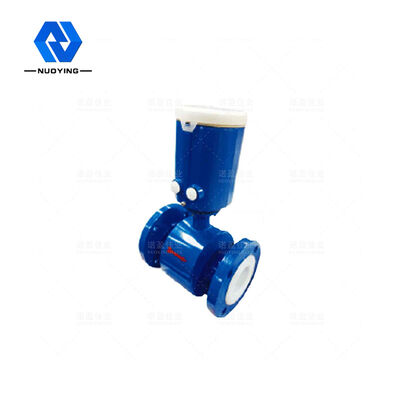

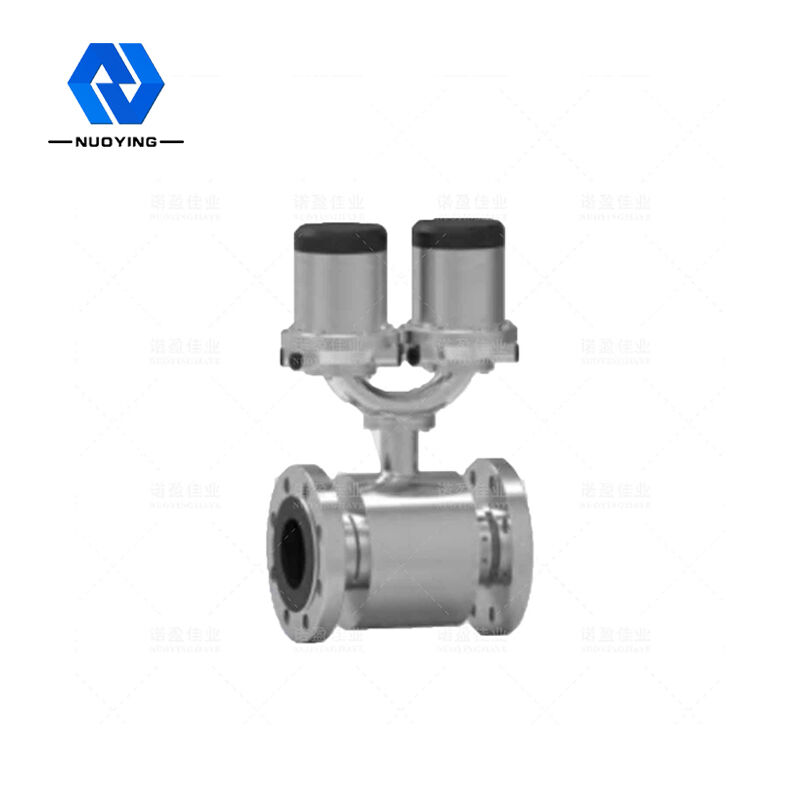

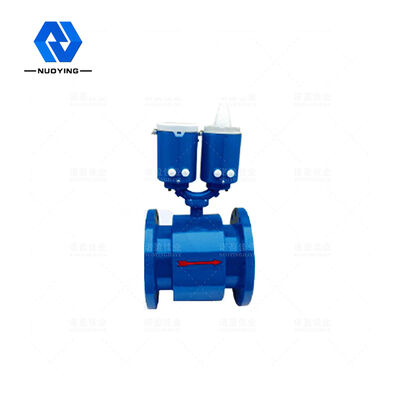

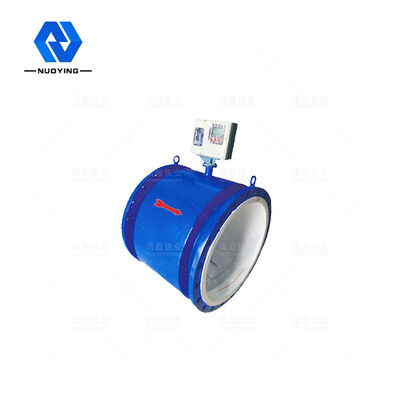

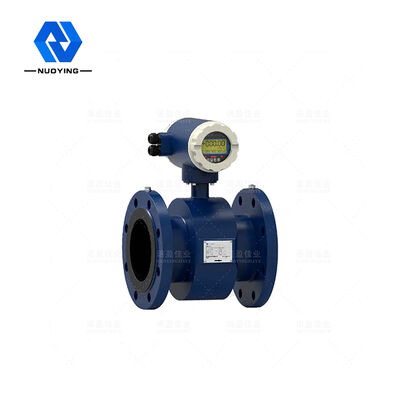

Medidor de Água Eletromagnético NYLD-S
Então por quêO medidor de água eletromagnético LD-S é um medidor de água por indução eletromagnética alimentado por bateria que pode ser instalado em qualquer lugar sem sacrificar a precisão e o desempenho.Ele não requer a fonte de alimentação principal. Ele é projetado especificamente para aplicações individuais de água, como retirada de água, distribuição de rede de tubulação, taxas de medição e irrigação.Possui informações inteligentes e alto desempenho de medição, que é fácil de instalar e economiza o investimento do usuário.
Medidor de Água Eletromagnético NYLD-S Técnico Parâmetros
| Padrão aplicável |
OIML R49 GB/T778 I50 40644 JJG162 GB 4208 (grau de proteção da carcaça) (IP) (código) |
|
Pressão nominal Grau de temperatura Modo de instalação Forma de eletrodo |
1.0M Pa (pressão especial pode ser personalizada) -20-80℃ DN40-DN300 (tipo flange de tubo) Padrão fixo |
| Material da estrutura |
Eletrodo: 316L Forro: borracha natural NR Flange: aço carbono, aço inoxidável Corpo: aço carbono, aço inoxidável |
|
Fonte de energia |
3,6 V Fonte de alimentação dupla de 3,6 V + 24 V (9 VCC-32 VCC) Fonte de alimentação dupla de 3,6 V + 220 V 85 VCA- 265 VCA) (somente tipo separado) 3,6V + energia solar (somente tipo separado) |
|
Temperatura ambiente Temperatura de armazenamento Sinal de saída |
(-25~55)℃ (-40~60)℃ Pulso (para calibração) |
| Alarme | Fluxo reverso, bateria fraca da bateria de lítio, fluxo instantâneo, pressão, limites superior e inferior, tubo vazio, alarme de excitação |
|
Grau de proteção Direção do fluxo |
IP68 Para a frente e para trás |
| Comunicação | RS-485 (protocolo ModBus) |
Medidor de Água Eletromagnético NYLD-S Características de design
◎ O medidor é fácil de instalar: o medidor pode ser enterrado no subsolo ou instalado no poço.O design IP68 (NEMA6P) não é afetado pela posição de instalação do medidor no tubo e não é necessário nenhum filtro.
◎ Baixa perda de pressão: o tubo de medição direto garante perda de pressão mínima, mesmo na vazão mais alta, o que reduz a pressão de todo o sistema da rede e ajuda a evitar que a bomba fique sobre pressão, causando a ruptura da tubulação e vazamento.
◎ Manutenção zero: use o design sem partes móveis e a vida útil da bateria pode chegar a cinco anos.
◎ Medição bidirecional: use apenas um medidor para medição de vazão bidirecional.
◎ Medidor de tipo inteligente: use apenas um medidor para medição de vazamento, função de registro de dados e autoteste de erro.
Medidor de Água Eletromagnético NYLD-S Classificação
Medidor de Água Eletromagnético NYLD-S Dimensional Desenho
| DN(mm) | Hmm) | L(mm) | D(mm) | K(mm) | n–d(mm) |
| 40 | 417 | 200 | 150 | 110 | 4-Ф18 |
| 50 | 432 | 200 | 165 | 125 | 4-Ф18 |
| 65 | 452 | 200 | 185 | 145 | 4-Ф18 |
| 80 | 462 | 250 | 200 | 160 | 8-Ф18 |
| 100 | 492 | 250 | 220 | 180 | 8-Ф18 |
|
125 150 200 250 300 |
522 552 582 667 722 |
250 300 350 450 500 |
250 285 340 395 445 |
210 240 295 350 400 |
8-Ф18 8-Ф22 12-Ф22 12-Ф22 12-Ф22 |
