Detalhes do produto:
|
| Diâmetro nominal: | 〜 DN3000mm de DN6mm | Sentido de fluxo: | Positivo e negativo |
|---|---|---|---|
| Categoria da precisão: | tipo da tubulação: 0,5 categorias da categoria 1,0; Encaixe: 1,5 categoria, categoria 2,0 | Saída de uma comunicação: | Rs485 protocolo de uma comunicação MODBUS, relação de comunicação do CERVO |
| Saída do sinal: | 4-20mA, | Temperatura de funcionamento: | -20~90℃ -30~180℃ |
| Umidade ambiental: | 5%~95% | Categoria da proteção: | IP65, pode ser personalizado até IP67 |
| Realçar: | Medidor de fluxo eletromagnético tubular,medidor de fluxo eletromagnético de alta confiabilidade,medidor de fluxo magnético RS485 águas residuais |
||

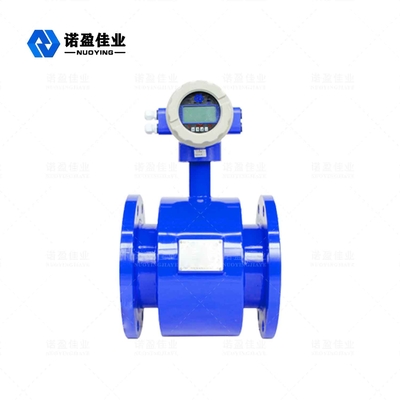

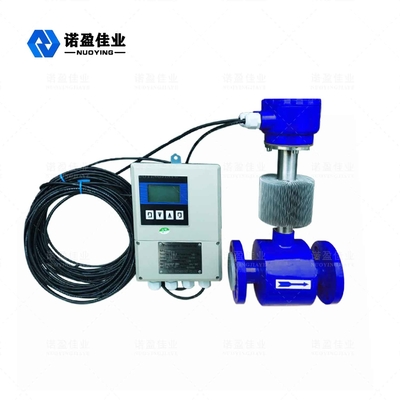

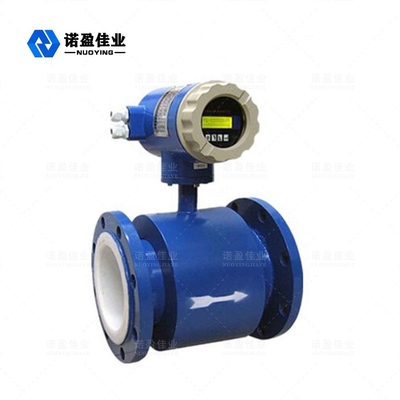

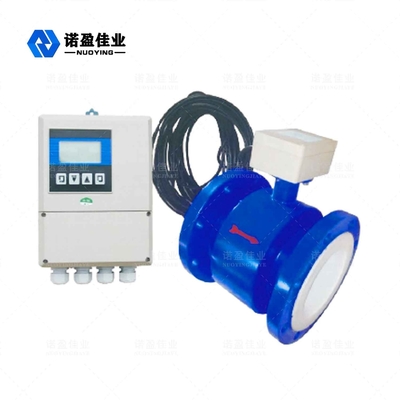

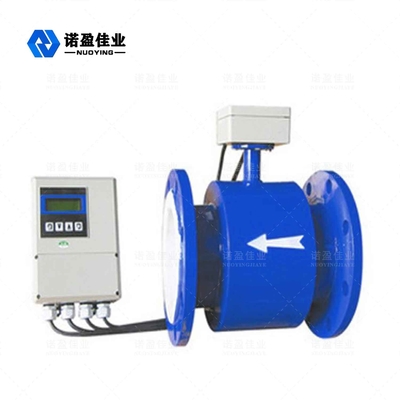

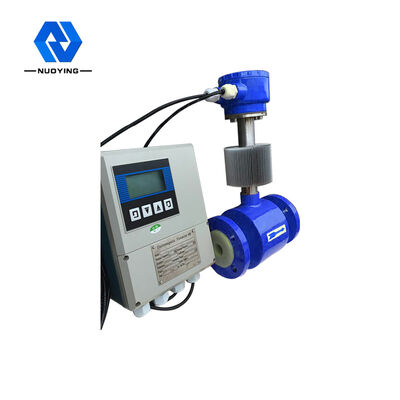

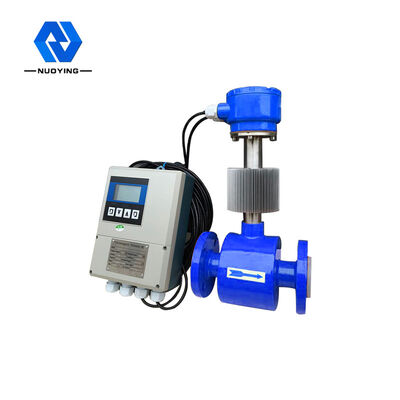

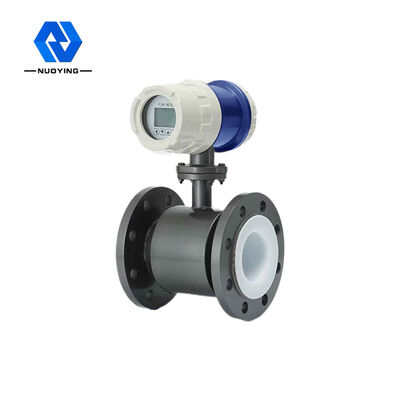

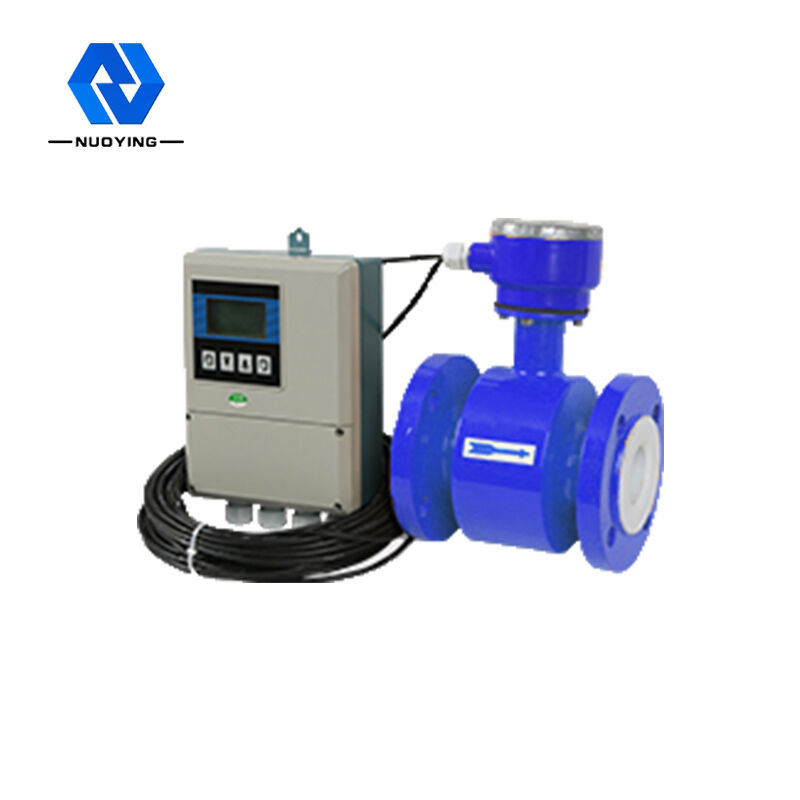

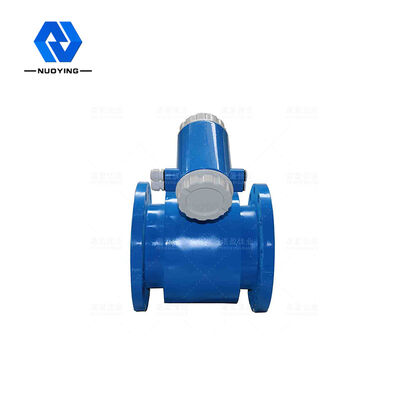

Fluxômetro Eletromagnético Tubular NYLD
O NYLDO medidor de vazão eletromagnético tubular é um medidor de vazão com alta precisão e alta confiabilidade. É usado para medir o fluxo volumétrico de líquido condutor e pasta em tubulações fechadas, e é amplamente utilizado em aço, eletricidade, petróleo, indústria química, carvão, metalurgia, mineral recursos, fabricação de papel, abastecimento de água e drenagem, alimentos, medicamentos e outras indústrias.
Fluxômetro Eletromagnético Tubular NYLD Técnico Parâmetros
| Fonte de energia | AC220V 50Hz /DC24V/3,6V |
| Dissipação de energia | <15W (Suportando o consumo de energia com o sensor) |
| Mostrar o botão | No visor chinês e inglês, a taxa de fluxo instantânea, a taxa de fluxo cumulativa e a exibição de alarme (o alarme de circuito aberto de excitação, o alarme de controle de tráfego aéreo e o alarme de fluxo acima do limite) podem ser exibidos.Toque de luz de quatro filmes interruptores para configuração de dados |
| Registro | Valor total de encaminhamento, valor total de reversão |
| Sinal de saída | Duas vias de duas vias, isolamento total 0〜10mA/4〜20mA |
| resistência de carga: 0~10mA时,0~l.5KQ;4~20mA,0~750. | |
|
Saídas de fluxo direto e reverso, o teto de frequência de saída pode ser definido dentro de 15.000 H z. O coletor de transistor com saída de frequência de separação fotoelétrica tem uma saída bidirecional de circuito aberto. A fonte de alimentação externa não deve ser superior a 35 V e ser coletada durante a condução A corrente máxima máxima é de 50mA. |
|
| Duas saídas de alarme de circuito aberto do coletor de transistor com isolamento fotoelétrico. A fonte de alimentação externa não é superior a 35V e a corrente máxima do coletor é de 250mA quando a saída de alarme é ativada. Status do alarme: controle de tráfego aéreo fluido, desconexão de excitação linha, fluxo acima do limite. | |
| Precisão de suporte | ± 0,5% do valor indicado, ± 0,3% ou ± 0,2% do valor opcional indicado |
| A constante de tempo de amortecimento | Variáveis contínuas variam de 0 a 100s |
| Modo de comunicação | Interface de comunicação serial RS232C ou RS485 opcional, protocolo de comunicação HART, com registro de proteção contra raios (10 anos) |
| Proteção contra perda de energia | O design interno do instrumento não possui clock de queda de energia e pode armazenar 16 quedas de energia |
| Grau de proteção | IP 65, pode ser personalizado até IP67 |
| Grau à prova de explosão | Exia II CT5/Exd II CT5 (selecionável) |
Fluxômetro Eletromagnético Tubular NYLD Operativo Princípio
O princípio de medição é baseado na lei de indução eletromagnética de Faraday. Ou seja, quando o líquido condutor se move no campo magnético, o potencial elétrico dinâmico induzido ocorre no condutor.E é: E=KBVD
K: Constante do instrumento
B: Força de indução magnética
V: Taxa de vazão média na seção do tubo
D: diâmetro interno do tubo
Para medições de fluxo, o fluido flui através de um campo magnético perpendicular à direção do fluxo. O fluxo de um líquido condutor induz um sinal de voltagem proporcional à vazão média (ou seja, a vazão de volume). O sinal de voltagem de indução é detectado por dois eletrodos em contato direto com o líquido, e transmitidos ao amplificador por cabo, e então convertidos em um sinal de saída de corrente uniforme.
Fluxômetro Eletromagnético Tubular NYLD Características de design
◎A precisão da medição não é afetada por mudanças na densidade do fluido, viscosidade, temperatura, pressão e condutividade elétrica.
◎Tubo de medição sem peças de fluxo de obstrução, sem perda de pressão, requisitos de seção reta.
◎O conversor usa um display LCD com luz de fundo que facilita as leituras sob luz solar direta ou em salas escuras.
◎Com os parâmetros definidos pelo botão de toque infravermelho, a placa de cobertura do conversor também pode ser configurada com segurança sem abrir em um ambiente hostil.
◎O medidor de vazão é um sistema de medição bidirecional com três integradores: diferença direta, reversa e total;fluxo positivo e reverso.
◎E tem uma variedade de saída: corrente, pulso, comunicação digital, HART.
◎O conversor tem as funções de saída de alarme de autodiagnóstico, saída de alarme de detecção sem carga, saída de alarme de fluxo superior e inferior, controle de lote e assim por diante.
◎Não só pode ser usado para detecção de processo geral, mas também para a medição de polpa mineral, polpa e pasta líquida.
◎Fluxômetro eletromagnético de alta tensão adota tecnologia de revestimento de malha PFA, resistência a alta pressão, resistência à pressão negativa, especialmente aplicada em indústrias petroquímicas, minerais e outras.
◎Instrumentos à prova de explosão podem ser usados nos locais à prova de explosão correspondentes.
Fluxômetro Eletromagnético Tubular NYLDRecursos e Âmbito de aplicação
O conversor inteligente de exibição em chinês e inglês do tipo NYLD usa um microprocessador embutido de 16 bits. Tratamento digital completo, com função de medição de fluxo bidirecional, fluxo instantâneo e cálculo de produto de diferença e cumulante positivo e reverso, usado para medir o fluxo de volume de mídia condutora como água limpa, esgoto, ácido, álcali, solução salina ou fluido bifásico líquido-sólido.
Fluxômetro Eletromagnético Tubular NYLD Seleção
