Medidor de vazão eletromagnético inteligente IP68 0,1-10m/S 4-20mA

Medidor de vazão eletromagnético tipo inteligente NYLD, faixa de vazão: 0,1－10m/S,4-20mA,,IP68

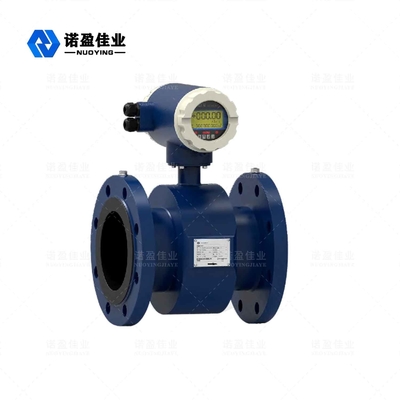

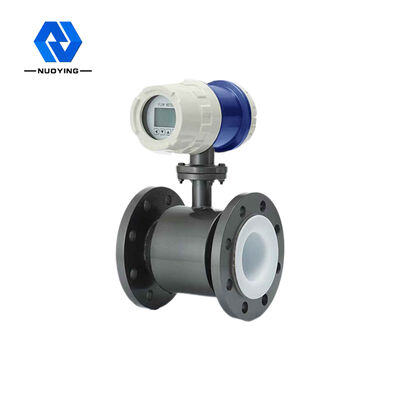

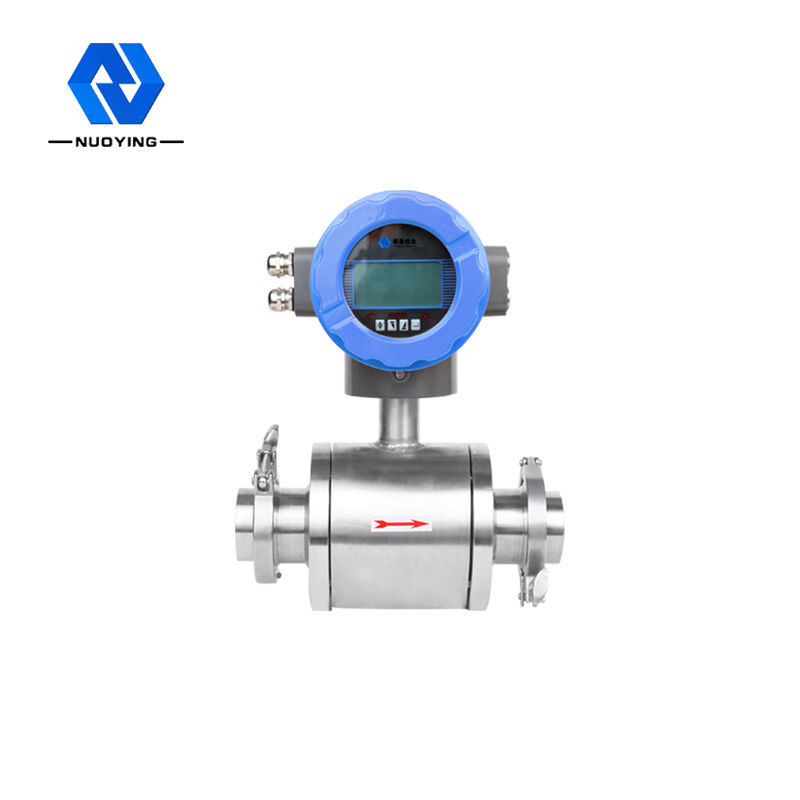

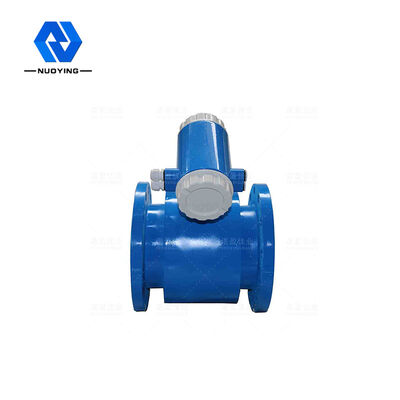

Medidor de vazão eletromagnético inteligente NYLD

O medidor de vazão eletromagnético do tipo inteligente NYLD consiste em um sensor e um conversor.Baseia-se na lei de indução eletromagnética de Faraday, que é usada para medir o fluxo volumétrico de líquido condutor com condutividade maior que 5μs/cm.É um medidor indutivo para medir o fluxo volumétrico de meio condutor.Além de medir o fluxo volumétricode líquido condutor geral, também pode ser usado para medir o fluxo de volume de líquidos corrosivos fortes, como ácido forte e alcalino e líquido de suspensão bifásico líquido-sólido uniforme, como pasta, polpa e polpa de papel.É amplamente utilizado para medição de vazão de petróleo, química, metalurgia, têxtil, fabricação de papel, proteção ambiental, alimentos e outros setores industriais e gestão municipal, construção de conservação de água, rios e outros campos.

Medidor de vazão eletromagnético inteligente NYLD Técnico Parâmetros

Eletromagnético sensores especificação geral

Medidor de vazão eletromagnético inteligente NYLD Operativo Princípio

De acordo com o princípio de indução eletromagnética de Farada, um par de eletrodos de detecção é montado na parede do tubo perpendicular ao eixo do tubo de medição e à linha de força magnética. Quando o líquido condutor se move ao longo do eixo do tubo de medição, o líquido condutor corta a linha de força magnética para gerar um potencial induzido. O potencial induzido é detectado pelos dois eletrodos de detecção e o valor é proporcional à vazão. O valor é:

E=KBVD Onde: potencial induzido por E;
K-o fator relacionado à distribuição do campo magnético e ao comprimento axial;
intensidade de indução magnética B;
Vazão média do líquido V-condutor;
espaçamento do eletrodo D;(meça o diâmetro interno do tubo)

O sensor transmite o potencial induzido como um sinal de fluxo para o conversor. Após uma série de processamentos digitais, como amplificação e filtragem de conversão, a vazão instantânea e a vazão acumulada são exibidas pelo cristal líquido de matriz de pontos com luz de fundo. -20mA saída, saída de alarme e saída de frequência, e tem interface de comunicação RS-485, e suporta HART e MODBUS
protocolos.

Medidor de vazão eletromagnético inteligente NYLD Características de design

■Processamento digital completo, forte capacidade anti-interferência, medição confiável, alta precisão, faixa de medição de fluxo pode chegar a 150:1;
■ Fonte de alimentação EMIswitching ultrabaixa, grande faixa de tensão de fonte de alimentação adequada, bom desempenho anti-EMI;
■Use microprocessador embutido de 16 bits, com velocidade de operação rápida, alta precisão e excitação de onda retangular de baixa frequência programável, melhorando a estabilidade da medição de vazão e baixo consumo de energia;
■ Use peças SMD e tecnologia de montagem em superfície (SMT), alta confiabilidade do circuito;
■ Sem partes móveis na tubulação, sem partes de bloqueio de fluxo e quase não há perda de pressão adicional na medição;
■ Pode modificar o alcance online no local de acordo com as reais necessidades dos usuários;
■Os resultados da medição são independentes dos parâmetros físicos, como distribuição de velocidade de fluxo, pressão do fluido, temperatura, densidade, viscosidade;
■ Visor LCD retroiluminado de alta definição, operação de menu chinês completo, fácil de usar, fácil de operar, fácil de aprender e entender;
■ Com saída de sinal de comunicação digital como RS485, RS232, Hartand Modbus (opcional);
■ Com função de autoteste e autodiagnóstico;
■ Com função de gravação total horária, registrando a quantidade total de vazão em horas, adequada para medição de time-sharing (opcional);
■Existem três integradores, que podem exibir a quantidade de acumulação direta, a quantidade de acumulação reversa e a quantidade de cálculo de diferença, respectivamente. Há um relógio interno de desligamento, que pode registrar 16 vezes.(opcional);

■ Com operador portátil infravermelho, taxa de comunicação de 115KHZ, pode operar todas as funções do conversor remotamente sem contato (opcional).

Medidor de vazão eletromagnético inteligente NYLDComposição e Estrutura

O medidor de vazão eletromagnético consiste nos seguintes componentes:

O medidor de vazão eletromagnético consiste principalmente de um sensor e um conversor.O sensor inclui um flange, um revestimento, um eletrodo, um tubo de medição, uma bobina de excitação, um alojamento do sensor e assim por diante;o conversor inclui
1. Conversor: fornece uma corrente de excitação estável para o sensor, ao mesmo tempo, converte a força eletromotriz induzida obtida pelo sensor em um sinal elétrico padrão, e exibe fluxo em tempo real e parâmetros para visualização, controle e ajuste do fluxo .
2. Revestimento: uma camada completa de material eletricamente isolante resistente à corrosão no interior do tubo de medição e na superfície de vedação do flange.
3. Eletrodo: um par de eletrodos montados na parede do tubo de medição para detectar o sinal de vazão, e outros 1-2 eletrodos de aterramento montados para o aterramento e anti-interferência da medição do sinal de vazão.

Classificação de instrumentos de medidor de vazão eletromagnético inteligente NYLD

1. De acordo com a estrutura do instrumento, o medidor de vazão de vórtice pode ser dividido em três categorias, a saber:

① Sem peças de resistência no tubo de medição, sem perda de pressão.

② Com estrutura simples, o tubo de medição do medidor de vazão eletromagnético pode usar revestimento diferente de acordo com

diferentes qualificações, e a confiabilidade é alta.

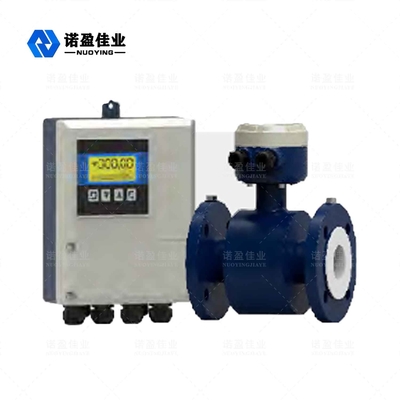

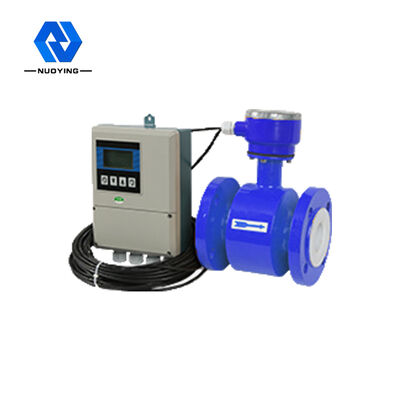

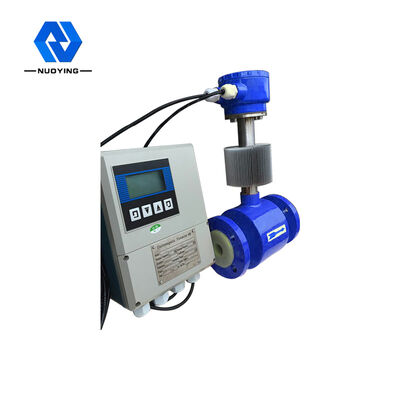

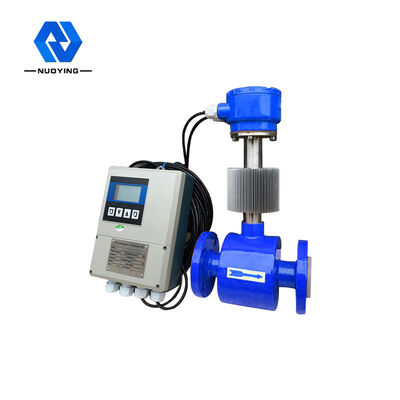

■ Medidor de vazão eletromagnético tipo separado

O conversor e o corpo principal são instalados separadamente, o que é conveniente para instalação centralizada e fácil leitura de dados.

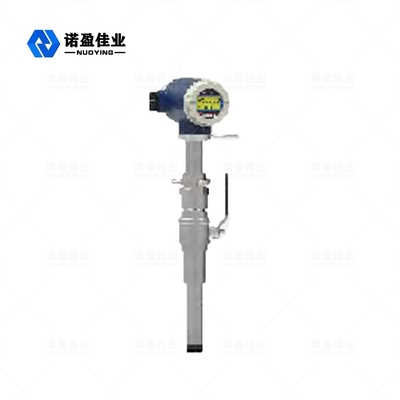

■ Plugar tipo eletromagnético medidor de vazão

É amplamente aplicável à medição de vazão de meio líquido condutor de grande calibre em várias indústrias.

①Ampla faixa de diâmetro nominal, adequado para todos os tubos de calibre entre DN150~DN3000.

②O sensor usa um novo modo de excitação, baixo consumo de energia, ponto zero estável e alta precisão.A faixa de fluxo pode chegar a 1500:1

Medidor de vazão eletromagnético inteligente NYLD Seleção
