| Nome da marca: | NUOYING |
| Número do modelo: | NYSP-Z20 |
| MOQ: | 1 por cento |
| preço: | $326~$558/pc |
| Condições de pagamento: | T/T |
| Capacidade de abastecimento: | 1000 pcs por mês |
NYSP-Z20 RF Admittance Level Gauge para poços profundos com 4-20mA Digital Display e 304 Cable Probe
NYSP-Z20RFMedidor de nível de admissãoPrincípio de funcionamento
A tecnologia de medição da condutividade de RF é uma tecnologia de medição de nível com vantagens únicas.A técnica de condutividade de RF incorpora um circuito de escudo do condutor e um circuito de chopper na unidade eletrônica, de modo que a impedância e a resistência de capacitância podem ser medidas separadamente. A impedância e a reatância de qualquer pingente são calculadas pelas leis da física para serem iguais em magnitude,Assim, o efeito do pingente pode ser medido e eliminado da saída total por mudança de fase do circuito do oscilador.
A sonda do medidor de nível de líquido de condutividade de radiofrequência é instalada no reservatório de armazenamento.e a alteração do sinal de radiofrequência causada pela alteração do nível do líquido é obtida através da sondaA extremidade do escudo de condução da sonda impede que a corrente de RF forme um circuito através do material suspenso, garantindo a precisão da medição.
NYSP-Z20RFCampo de aplicação do medidor de nível de admissão
1- campos petrolíferos: tanques de armazenamento de petróleo bruto, tanques de armazenamento de petróleo refinado, separadores trifásicos, tanques de sedimentação, tanques de esgoto, interfaces petróleo-água, tanques de barro de perfuração, etc.
2Química: torres de destilação de petróleo bruto, silos de matérias-primas, silos intermediários, tanques de reação, silos de sólidos, tanques de armazenamento de asfalto, etc.
3- Metalurgia: altos fornos, silos de minério, trituradores de minério, silos de matérias-primas, silos de materiais auxiliares, silos de alumina em pó, reservatórios de celas eletrolíticas, etc.
4Outros: pedreiras, minas de carvão, protecção do ambiente, construção naval e outras indústrias.
NYSP-Z20RFMedidor de nível de admissãoParâmetros técnicos
| Modelo de produto | NYSP-Z20 |
| Aplicação típica |
Poços profundos |
| Tipo de sonda | Cabos macios 304 (facultativo) |
| Faixa de medição | 3m, 20m, personalizado |
| Fornecimento de energia | 24VDC |
| Temperatura média | -40°C a +150°C |
| Conexão de processo |
Flanca de linha BSPT de 3/4" (padrão)Instalação (facultativo) |
| Pressão de processo | -0,1 a 1,6 MPa |
| Classe de protecção | Resistência à explosão IP67 |
| Grau à prova de explosão | Exia II CT6 (facultativo) |
| Saída de sinal | 4...20mA/HART/RS485/Modbus... |
| Interface elétrica | M20*1.5, 1⁄2 ′′NPT |
Nota: Os produtos podem ser personalizados de acordo com os requisitos específicos dos utilizadores.

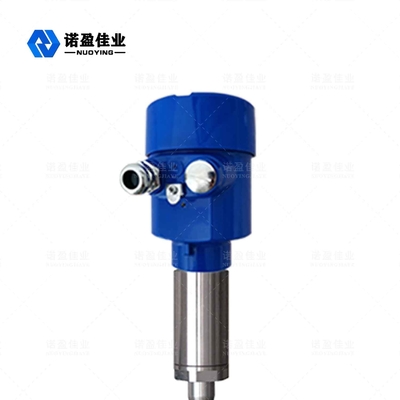

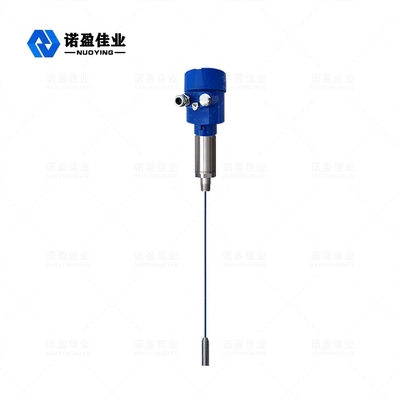

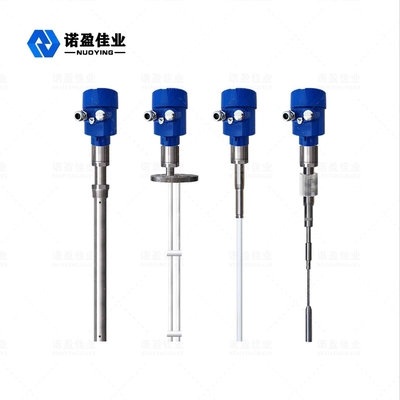

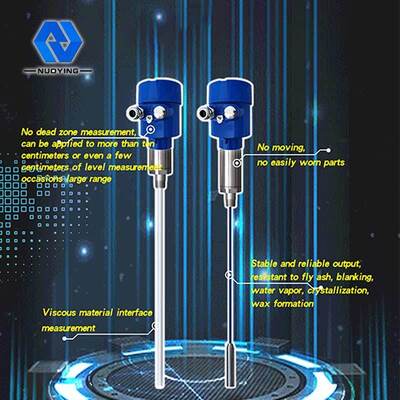

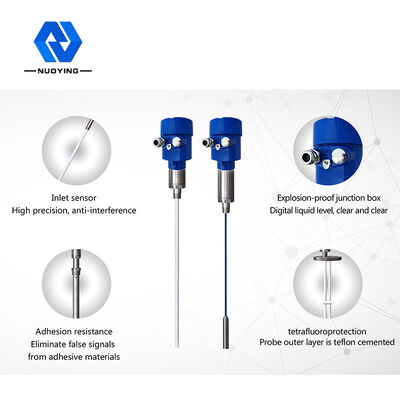

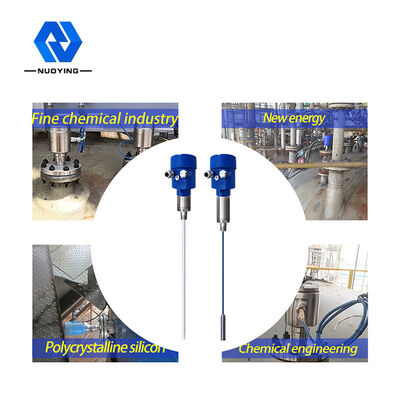

NYSP-Z20RFMedidor de nível de admissãoImagens relacionadas
