NYSP-Z16 Transmissor de nível de admissão de RF à prova de explosão para líquidos condutores e viscosos com PTFE isolado de haste duro

NYSP-Z16 Transmissor de nível de admissão de RF à prova de explosão para líquidos condutores e viscosos com PTFE isolado de haste duro

NYSP-Z16 Transmissor RF à prova de explosão de nível de admissão Descrição do produto

O medidor de nível de admissão de RF é um produto de medição contínua de nível baseado no princípio de admissão de radiofrequência.alta sensibilidade e ampla aplicaçãoComparado com o medidor de nível capacitivo tradicional, o projeto modularizado pode realizar o ajuste do instrumento de forma sucinta e conveniente.Pode ser utilizado normalmente e não necessita de manutenção ao longo da vida.. Permite aos utilizadores compreender intuitivamente o funcionamento do equipamento e lidar com os problemas em tempo útil, como seguro e confiável em campos industriais complexos.

NYSP-Z16 Transmissor RF à prova de explosão de nível de admissãoPrincípio de funcionamento

A tecnologia de medição da condutividade de RF é uma tecnologia de medição de nível com vantagens únicas.A técnica de condutividade de RF incorpora um circuito de escudo do condutor e um circuito de chopper na unidade eletrônica, de modo que a impedância e a resistência de capacitância podem ser medidas separadamente. A impedância e a reatância de qualquer pingente são calculadas pelas leis da física para serem iguais em magnitude,Assim, o efeito do pingente pode ser medido e eliminado da saída total por mudança de fase do circuito do oscilador.

A sonda do medidor de nível de líquido de condutividade de radiofrequência é instalada no reservatório de armazenamento.e a alteração do sinal de radiofrequência causada pela alteração do nível do líquido é obtida através da sondaA extremidade do escudo de condução da sonda impede que a corrente de RF forme um circuito através do material suspenso, garantindo a precisão da medição.

NYSP-Z16 Transmissor RF à prova de explosão de nível de admissãoCaracterísticas do projeto

1. Desenho exclusivo de circuito de condução-escudo para melhorar a capacidade anti-pendurar

2Intervalo de funcionamento da fonte de alimentação: 13~35V DC

3Temperatura de processo da sonda: -100 °C a 800 °C

4Não há medição de zona morta (pode ser aplicada mesmo a alguns centímetros dematerialocasiões de medição do nível)

5. Máximo alcance de medição até mesmo centenas de metros

6. Uma grande vantagem da medição da interface do material viscoso

7. Produto estável e fiável, resistente à influência das cinzas volantes, ao esbranquiçamento, ao vapor de água, à cristalização e ao enceramento

8- Sem manutenção: sem peças móveis ou fáceis de usar, sem necessidade de limpeza, manutenção e depuração frequentes

NYSP-Z16 Transmissor RF à prova de explosão de nível de admissãoÁreas de aplicação

1Alimentos: plantas de sumo, plantas de leite, reservatórios de pasta de tomate, reservatórios de cervejaria, etc.
2- Farmacêuticos: reservatórios médios de armazenagem, separadores, reservatórios de fermentação, etc.
3Tratamento de águas: reservatórios, poços, tanques de tratamento de águas, lagoas de sedimentação, poços profundos, redes de água potável, etc.

4Outros: protecção do ambiente, petróleo, metalurgia, construção naval e outras indústrias.

NYSP-Z16 Transmissor RF à prova de explosão de nível de admissãoParâmetros técnicos

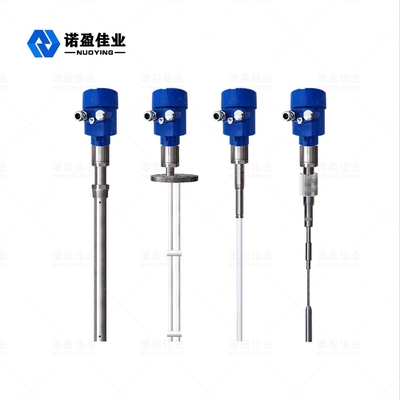

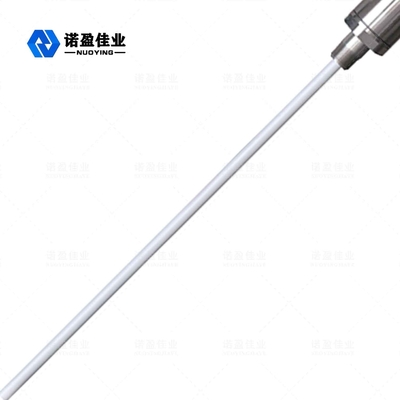

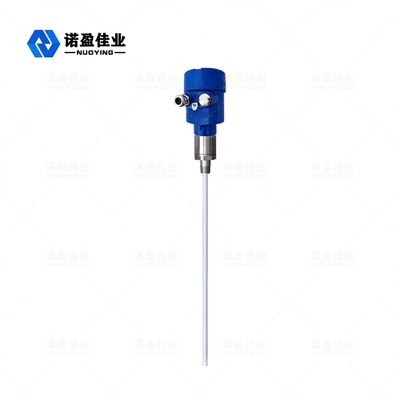

NYSP-Z16 Transmissor RF à prova de explosão de nível de admissão Imagens relacionadas
