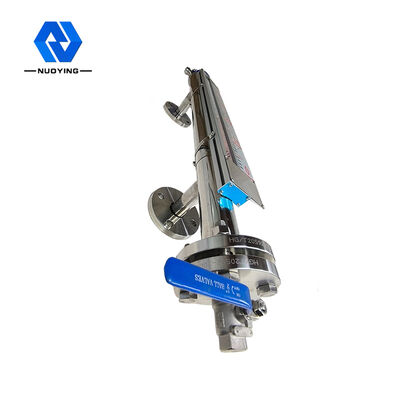

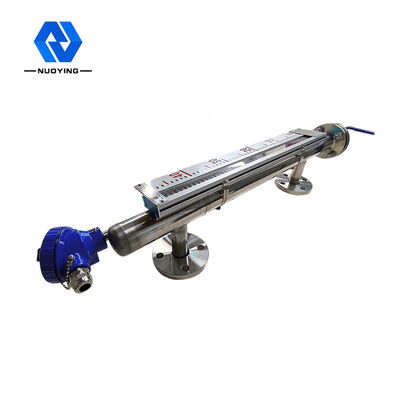

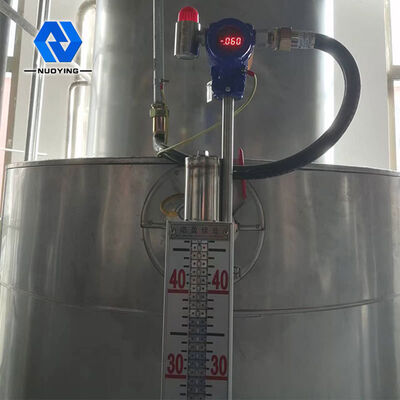

Nível magnético montado em cima para todos os tipos de tanques de armazenamento subterrâneos de fluxo médio exibir o nível do líquido no gr

Nível magnético montado em cima para todos os tipos de tanques de armazenamento subterrâneos de fluxo médio exibir o nível do líquido no gr

Nome da marca:	NUOYING
Número do modelo:	NYUHZ-D
MOQ:	1 PCS
preço:	$125 to $285/pcs
Condições de pagamento:	T/T
Capacidade de abastecimento:	1000 pcs por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

Xi'an, Shaanxi, China

Certificação:

CE, SIL, ATEX

Nota:

Industrial

Garantia:

12 meses

Suporte personalizado:

OEM, ODM

Marca:

NUOYING

Aplicativos:

Líquidos, pó, partículas sólidas, meios corrosivos

Material de gaiolas flutuantes:

SS304

Fonte de energia:

24VDC ((duas linhas, quatro linhas), 220VAC

Flancas de ligação:

De acordo com a DIN ou ANSI B16.5

Temperatura do processo:

60 (max.) para PVC, 50 (max.) para PP

Pressão do processo:

e -0,1 a 4,0 MPa

Saída de sinal:

4 ... 20mA/Hart/RS485/Modbus ...

Max. Distância entre o centro e o centro:

150~6000 mm

Detalhes da embalagem:

40*30*30CM

Habilidade da fonte:

1000 pcs por mês

Descrição do produto

Princípio de Funcionamento de Medidor de Nível Magnético com Aba de Flange de 6m para Medição de Líquidos

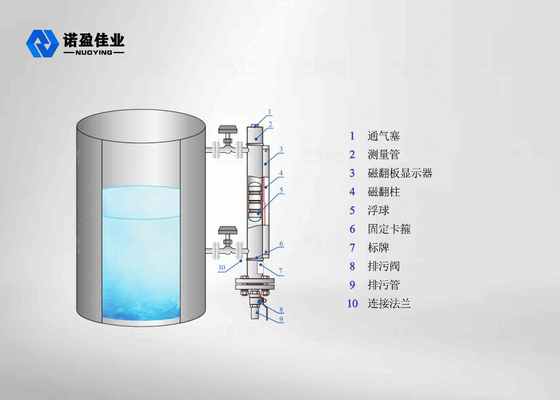

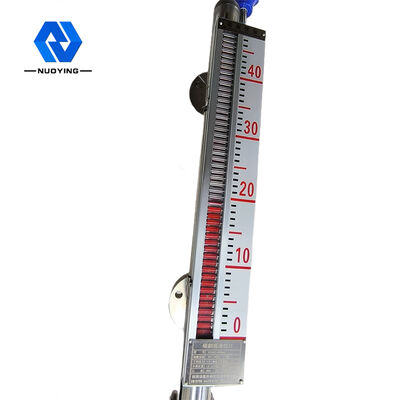

O medidor de nível magnético com aba é desenvolvido com base no princípio da flutuabilidade (lei de Arquimedes) combinado com acoplamento magnético. Quando o nível do líquido no recipiente medido sobe e desce, a boia no tubo principal do medidor de nível também sobe e desce, e o aço magnético permanente dentro da boia é transmitido ao indicador no local (régua) através do acoplamento magnético, o que aciona a coluna de rotação amarela, preta (ou vermelha e branca) para girar. Quando o nível do líquido sobe, a coluna de rotação muda de branco para vermelho. Quando o nível do líquido desce, a coluna de rotação muda de vermelho para branco. A junção de vermelho e branco do indicador é a altura real do medidor de nível do meio no recipiente.

Característica de Design de Medidor de Nível Magnético com Aba de Flange de 6m para Medição de Líquidos

◎ estrutura simples, sólida e confiável, operação estável

◎ escala de exibição no local é clara, marcante e fácil de ler

◎ pode medir e indicar o nível de líquidos corrosivos, inflamáveis, tóxicos, de alta temperatura e líquidos contaminados agitados

◎ múltiplas formas de instalação e formas de conexão podem ser selecionadas

◎ faixa de pressão de projeto: vácuo total a 10MPa

◎ faixa de temperatura de projeto: - 160 ~ + 450 ℃

◎ design profissional para pressão e temperatura especiais

Parâmetros Técnicos de Medidor de Nível Magnético com Aba de Flange de 6m para Medição de Líquidos

Aplicação Típica	Medição de nível de líquido
modelo do produto	NYUHZ

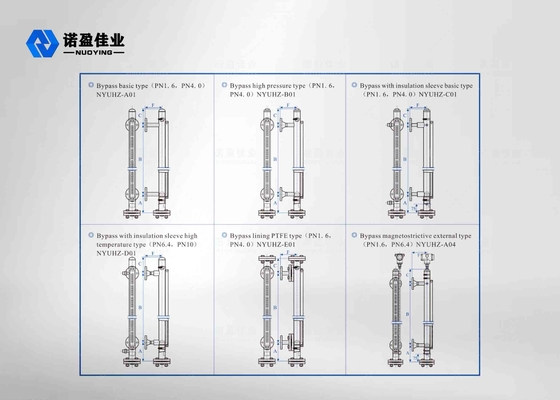

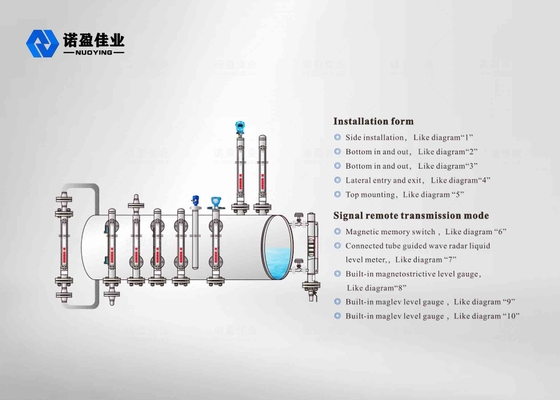

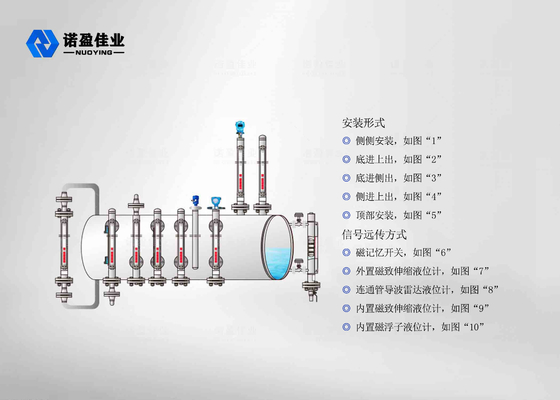

Forma de Instalação	Montado lateralmente, montado no topo
Material do Corpo	304,316
faixa de medição	0~6m
Precisão de Medição	±3mm,±5mm, ±10mm, ±20mm (selecionável)
Densidade do Meio	≥0.425g/cm³
Diferença de Densidade	≥0.1g/cm³
Viscosidade do Meio	≤0.4Pa.S
Saída de Controle	220VAC,1A
Saída de Transmissão	4...20mA (fonte de alimentação 24VDC)
Temperatura do Processo	-50~+350℃
Pressão do Processo	-0.1~+16MPa
Conexão do Processo	flange (selecionável)
razão de resolução	±1mm
níveis de proteção	IP65,IP67,IP68 (selecionável)
grau à prova de explosão	Exia II CT6 Ga,Exd II CT6 Gb (Veja o certificado para detalhes)

※Nota: O produto pode ser personalizado de acordo com os requisitos específicos dos usuários.
