Detalhes do produto:
|
Tensão de fonte de alimentação: | DC24V | Temperatura ambiental: | -40~60℃ |
---|---|---|---|
Tomada: | M20*1.5 (dentro da linha) | Erro: | ±10mm |
Impedância da carga: | 550Ω (quando a fonte de alimentação for 24V.DC) | Sinal de saída: | 4-20mA |
Realçar: | Medidor de nível de flutuação magnética DC24V,medidor de nível de flutuação magnética saída digital,indicador de nível de água magnético |

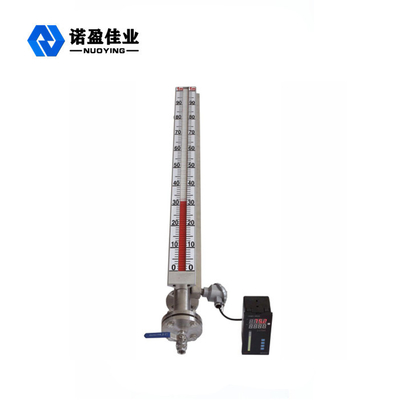

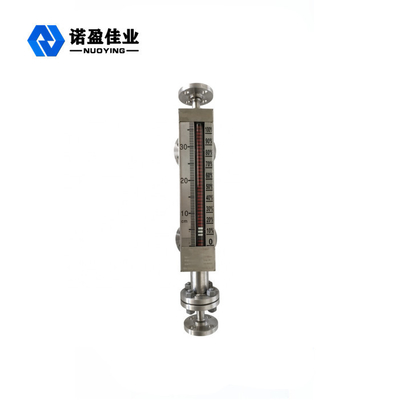

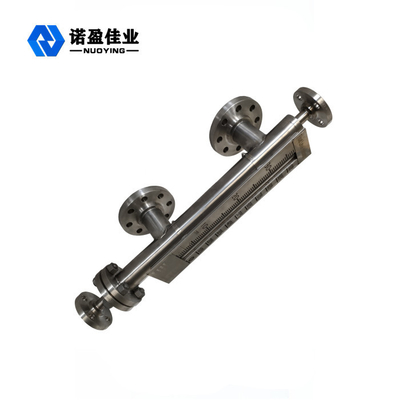

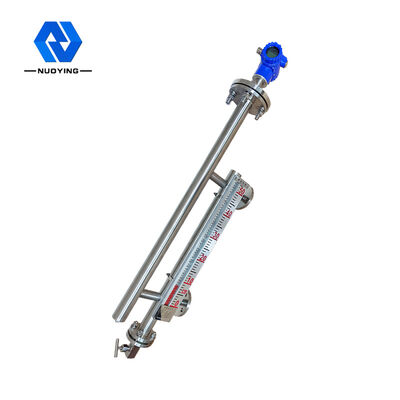

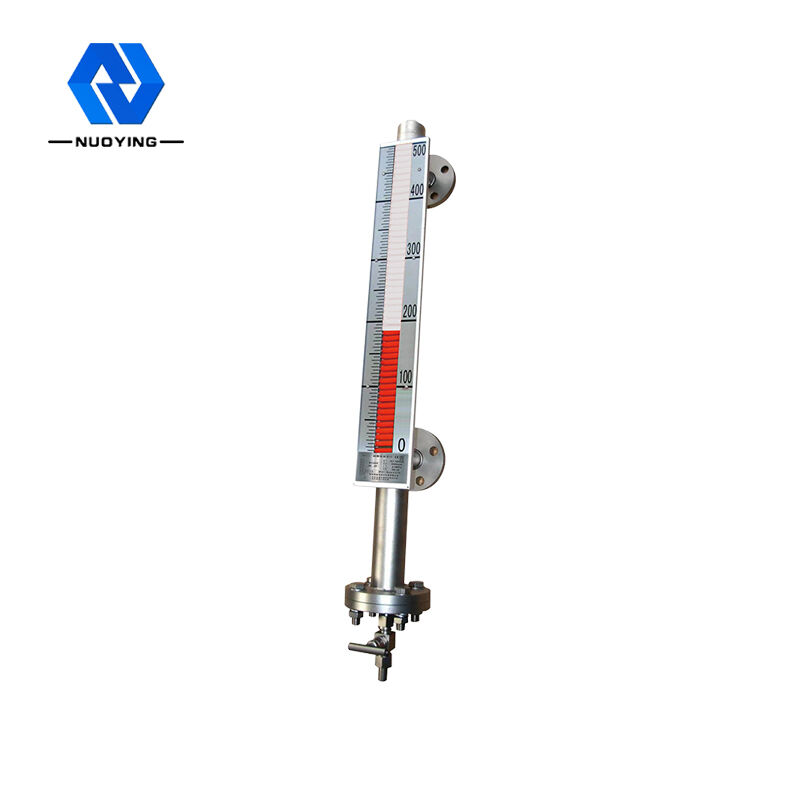

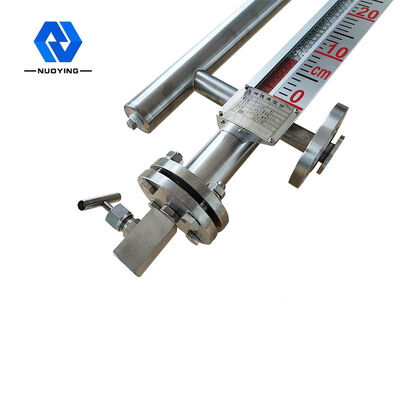

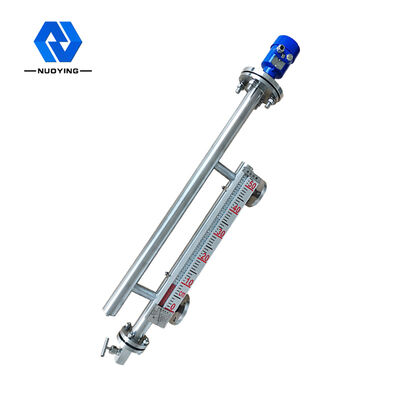

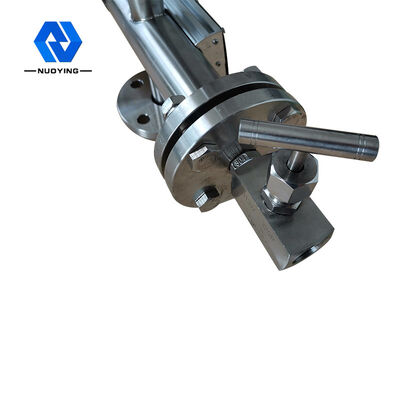

Indicador de Nível de Saída Digital Flutuante Magnético Medidor de Nível de Inversão Magnética
Indicador de Nível de Saída Digital Flutuante Magnético Medidor de Nível de Inversão Magnética Descrição:
O medidor de nível pode ser configurado com alarme de nível de líquido e transmissor de nível.Pode alcançar exibição de luz superior e inferior de nível de líquido de longo alcance e alarme sonoro.O transmissor pode converter a mudança de nível linearmente para um sinal de corrente padrão de 4 ~ 20 Ma.DC, que pode ser usado com um instrumento secundário para obter exibição de modo/nível de líquido de longo alcance. , bom efeito noturno, resistência à corrosão, anti-explosão, seguro e confiável.Pode ser aplicado à medição do nível de líquido em vários recipientes, água, poluição industrial, vários óleos, gás liquefeito, ácido e alcalino, etc. em comunicações industriais e marítimas.
Indicador de Nível de Saída Digital de Flutuação Magnética Parâmetros do Medidor de Nível de Inversão Magnética:
Faixa de medição | 0~6000mm |
Erro | ± 10 mm |
Sinal de saída | 4~20mA.DC |
Impedância de carga | 550Ω (quando a fonte de alimentação é 24V.DC) |
Tensão de alimentação | 24V.DC |
Saída | M20 * 1,5 (rosca interna) |
Temperatura ambiente | -40~60℃ |
Classificação de perigo | dIIbt1-4, ibIIBT4 |
Classificação de proteção fora | IP65 |
Indicador de Nível de Saída Digital Flutuante Magnético Medidor de Nível de Inversão MagnéticaPrincípio:
O transmissor consiste em um sensor de nível de líquido e um conversor.O sensor consiste em uma série de chaves reed e resistores montados dentro de um tubo de aço inoxidável de diâmetro interno 20 e fixados na parte externa do tubo de medição.O conversor consiste em módulos eletrônicos e é montado na caixa de junção do sensor.
Através do acoplamento de flutuadores magnéticos, o sensor converte a variação do líquido no valor da resistência do resistor e o converte em um sinal de corrente padrão de 4~20mA.DC pelo conversor e o envia ao instrumento secundário para realizar a exibição de modo/nível de líquido remoto.
Comissionamento, uso e manutenção
1, o método de depuração do transmissor
Coloque o aço magnético na posição zero do sensor de nível de líquido.Neste momento, a chave reed mais baixa do sensor é acionada. Ajuste o potenciômetro “zero” para fazer a saída 4~20mA;em seguida, coloque o ímã em escala total e ajuste o potenciômetro "Range", a saída é de 20 mA.Repetidamente várias vezes, a depuração pode ser concluída.
2, precauções de instalação
(1) Quando o medidor de nível está instalado, nenhum material estranho pode entrar no tubo de medição.
(2) O medidor de nível deve ser instalado verticalmente na lateral do recipiente.Quando o flutuador é instalado no tubo de medição, há uma extremidade do ímã para cima e não o vire de cabeça para baixo.
3, colocar em operação considerações
Quando o medidor de nível é colocado em operação, primeiro abra lentamente a válvula superior e, em seguida, abra lentamente a válvula inferior para que o líquido medido entre lentamente no tubo de medição para evitar que o meio de pressão no recipiente entre rapidamente no tubo de medição, de modo que que o flutuador sobe rapidamente, resultando em uma indicação de que o rastreamento do tubo não está funcionando.
4, a manutenção do medidor de nível
(1) Quando o meio medido contém impurezas e sedimentos, o tubo de medição e o flutuador devem ser limpos periodicamente.Ao limpar o flutuador, deve-se usar um agente de limpeza adequado.Não bata ou refogue com chama aberta para evitar a desmagnetização magnética.
(2) Após o uso prolongado do medidor de nível de líquido, especialmente após o uso prolongado sob condições de alta temperatura, se for constatado que o rastreamento do indicador não é flexível, a força do campo magnético do aço magnético flutuante deve ser verificada primeiro .Se o campo magnético foi desmagnetizado, o aço magnético ou flutuador deve ser substituído.
