Detalhes do produto:
|
| Modelos de produtos: | NYUHZ | Aplicação típica: | Medição de nível de líquido |
|---|---|---|---|
| Interface de Pressão do Processo: | -0,1～+16MPa | Fonte de energia: | 24VAC,1A |
| Precisão de temperatura: | -50～+350℃ | Precisão de Medição: | ± 3mm, ± 5mm, ± 10mm, ± 20mm (opcional) |
| Densidade média: | ≧0,425g/cm3 | Faixa de medição: | 0～6m |

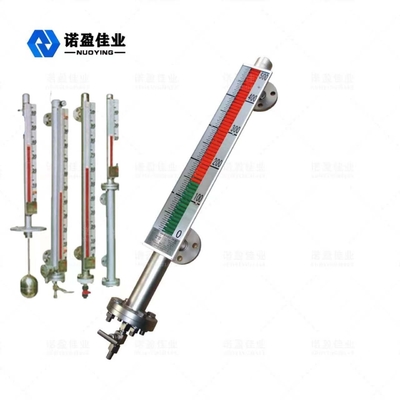

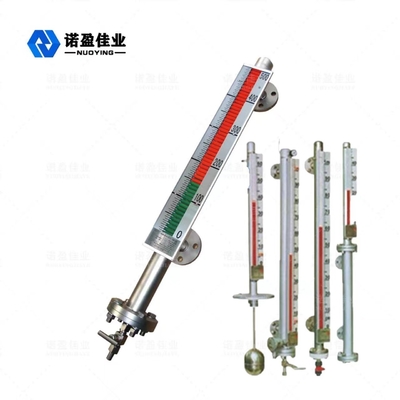

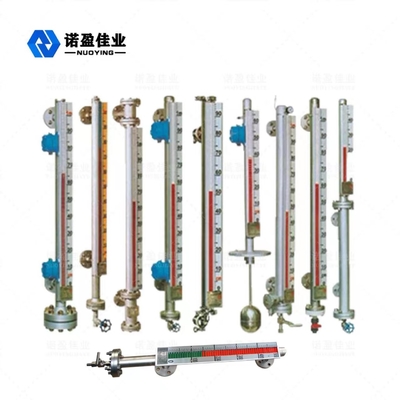

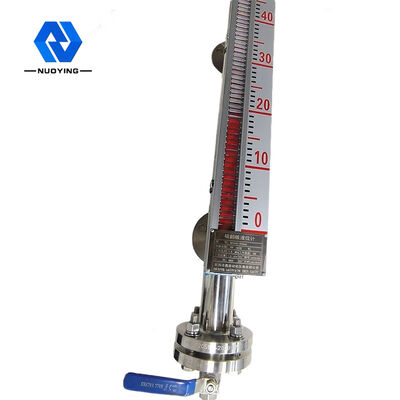

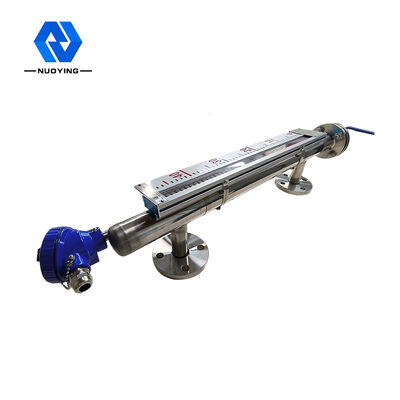

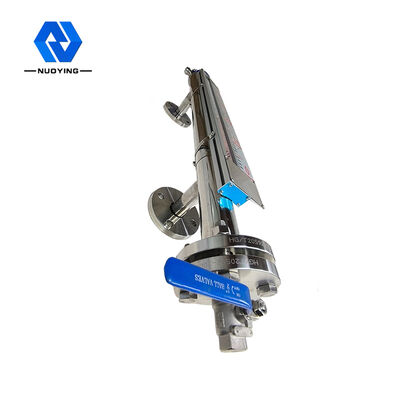

Medidor de nível de aba magnética à prova de vazamento de alta vedação NYUHZ
Aba Magnética NYUHZmedidor de nívelPrincípio de trabalho

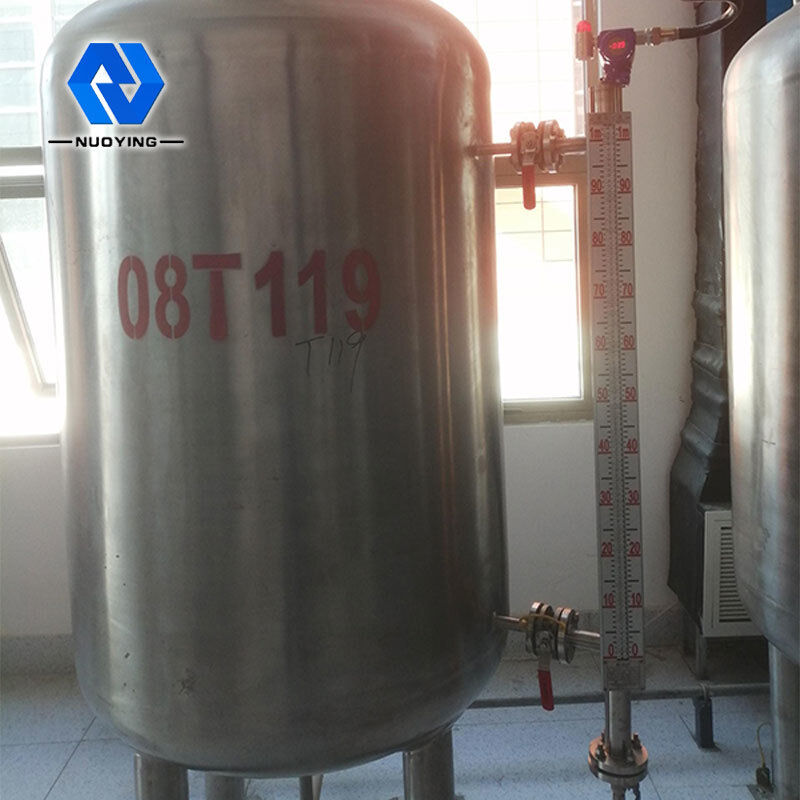

O medidor de nível de aba magnética pode ser usado para detecção de nível médio de várias torres, tanques, tanques, vasos esféricos, caldeiras e outros equipamentos.O medidor de nível de aba magnética pode ser altamente vedado, à prova de vazamentos e adequado para ocasiões de alta temperatura, alta pressão e resistência à corrosão.
O medidor de nível de aba magnética tem uma cavidade (chamada de tubo de medição ou tubo principal) para segurar a bola flutuante, e a cavidade forma um conector com o recipiente por meio de flange ou outros métodos de conexão adequados.De acordo com o princípio do conector, com a mudança do nível do líquido no recipiente, o nível do líquido na cavidade é a mesma altura que o nível do líquido no recipiente, por isso aciona a bola flutuante na cavidade para mover para cima e para baixo, e sobe e desce com a subida e descida do nível do líquido no recipiente.Neste momento, não podemos ver o nível do líquido, então um display de coluna magnética é instalado fora da câmara.

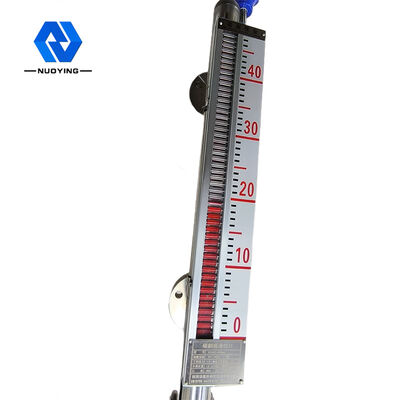

Um aço magnético permanente é instalado na junção do líquido submerso e a parte flutuante do flutuador.Quando o nível do líquido no recipiente medido sobe e desce, a bóia magnética no tubo do corpo do medidor de nível também sobe e desce.O aço magnético permanente no flutuador é transferido para o indicador de coluna magnética através do acoplamento magnético, fazendo com que a coluna vermelha e branca gire 180°.Quando o nível do líquido sobe, a coluna passa do branco para o vermelho, e quando o nível do líquido cai, a coluna passa do vermelho para o branco. A junção vermelha e branca do indicador é a altura real do nível do líquido dentro do recipiente, de modo que para obter uma indicação clara do nível do líquido.
| Aplicações Típicas | Medição de nível de líquido |
| Modelo do produto | NYUHZ |
| Tipo de instalação | montado na lateral, montado no topo |
| Material do corpo principal | 304.316 |
| Faixa de medição | 0～6m |
|
Precisão de Medição |
± 3mm, ± 5mm, ± 10mm, ± 20mm (opcional) |
| Densidade Média | ≧0,425g/cm3 |
| Diferença de densidade | ≧0,1g/cm3 |
| Viscosidade média | ≦0,4Pa.S |
| Saída de controle | 220VAC,1A |
| Saída de Transmissão | 4... 20mA (fonte de alimentação 24VDC) |
| Temperatura do processo | -50~+350℃ |
| Pressão do processo | -0,1～+16MPa |
| Conexão de processo | flange (opcional) |
| Resolução | ±1mm |
|
Grau de proteção |
IP65, IP67, IP68 (opcional) |
|
Grau à Prova de Explosão |
Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (consulte o certificado para obter detalhes)
|
Nota: Os produtos podem ser personalizados e projetados de acordo com os requisitos específicos dos usuários!
Aba Magnética NYUHZmedidor de nívelCaracterísticas de design
◎ Estrutura simples, operação sólida e confiável e estável.
◎ A escala exibida no local é clara e legível.
◎ Pode medir e indicar o nível líquido de líquido corrosivo, inflamável, tóxico, de alta temperatura e agitado.
◎ Vários formulários de instalação e formulários de conexão podem ser selecionados.
◎ A faixa de pressão projetada é de vácuo total a 10MPa.
◎ Faixa de temperatura projetada - 160~+450 ℃.
◎ O design profissional pode ser realizado para pressão e temperatura especiais.
