Detalhes do produto:
|
Interface de Pressão do Processo: | -0.1~4.0Mpa | saída do sinal: | 4… 20mA/HART/RS485/Modbus |
---|---|---|---|
Tipo de antena: | Cabo flexível, haste dura | Aplicação típica: | Líquido, poeira, contínua |
Modelos de produtos: | NYSP-M22 | Material da antena: | PTFE, 304, 316 |
Precisão de temperatura: | -40~+130℃ | Faixa de medição: | 3m,20m |

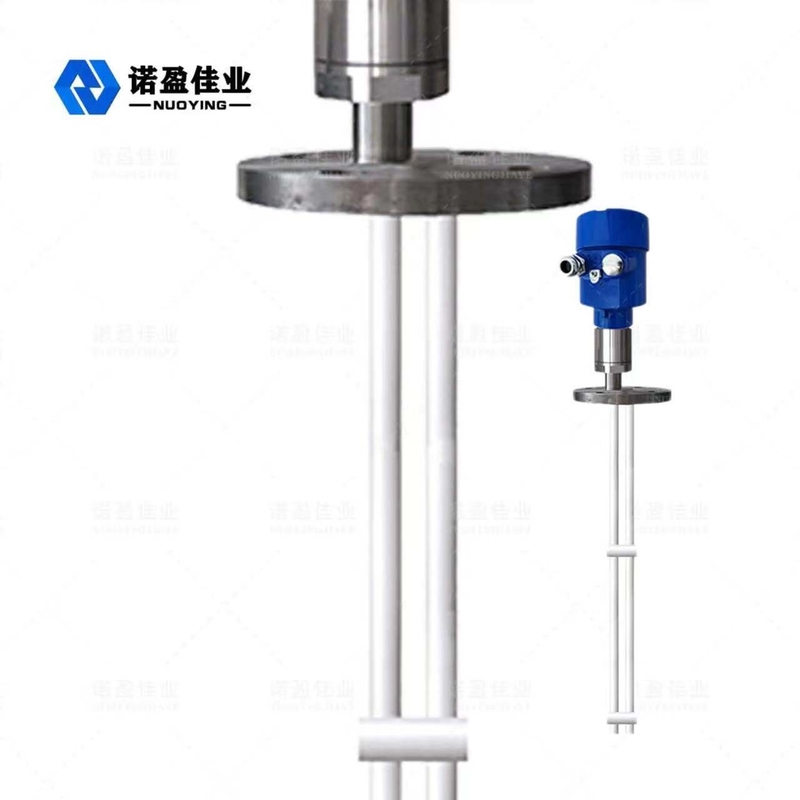

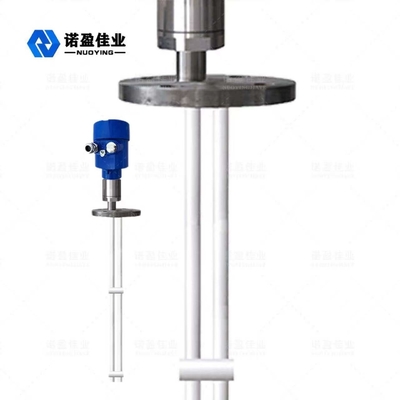

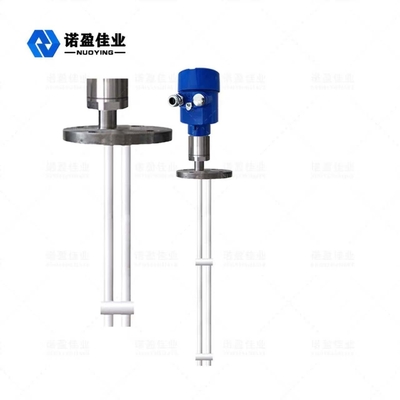

NYSP-M22 Medidor de nível de aplicações de ampla gama de alta sensibilidade RF
NYSP-M22 Princípio de Funcionamento do Medidor de Nível de Admitância de RF
O medidor de nível de líquido de admissão de RF é um produto de medição contínua de nível de líquido baseado no princípio de admissão de RF.O produto tem as vantagens de alta estabilidade, alta sensibilidade e ampla gama de aplicações.Comparado com o medidor de nível de líquido de capacitância tradicional, o design modular pode tornar a configuração do instrumento simples e conveniente.Após a configuração, pode ser usado normalmente e livre de manutenção por toda a vida.Ele permite que os usuários entendam intuitivamente a operação do equipamento e lidem com problemas em tempo hábil.Também é seguro e confiável em ocasiões industriais complexas.
A tecnologia de medição de condutividade de radiofrequência é uma tecnologia de medição de nível de líquido com vantagens exclusivas.Embora este conceito seja muito semelhante à tecnologia de medição de capacitância geral, a tecnologia de condução de RF adiciona circuito blindado de acionamento e circuito chopper à unidade eletrônica, permitindo assim medição independente de impedância e resistência de capacitância.A lei física calcula que a impedância de qualquer suspensão é igual à resistência capacitiva de qualquer suspensão, de modo que a influência da suspensão pode ser medida pelo deslocamento de fase do circuito oscilante e eliminada da saída total.
A sonda do medidor de condutividade de radiofrequência é instalada no tanque de armazenamento e o sinal de radiofrequência causado pela mudança de potencial é obtido através da sonda.A tampa do acionador da sonda pode impedir que a corrente de RF forme um loop através do material suspenso, garantindo assim a precisão da medição do instrumento.
Aplicação típica |
Líquido, pó, sólido |
Modelos de produtos |
NYSP-M22 |
Tipo de antena | Cabo flexível, haste dura |
Material da Antena | PTFE, 304, 316 |
Faixa de medição | 0~20m (centenas de metros podem ser medidos para poços profundos, personalizados) |
Precisão de Medição | 0,05%~0,1%F.S |
Fonte de energia | 24VCC |
Saída de Sinal | 4...20mA/HART/RS485/Modbus... |
Temperatura do processo | -40~+130℃ |
Pressão do Processo | -0,1~4,0MPa |
Conexão de processo | Rosca, flange (opcional) |
Interface Elétrica | M20 × 1,5, ½ "NPT |
Grau de proteção | IP65, IP67, IP68 (opcional) |
Grau à Prova de Explosão |
Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (consulte o certificado para obter detalhes) |
Nota: Os produtos podem ser personalizados e projetados de acordo com os requisitos específicos dos usuários!
NYSP-M22 Recursos de design do medidor de nível de admissão de RF
O design exclusivo do circuito de blindagem de acionamento do material anti-suspensão pode melhorar o desempenho dos materiais anti-suspensão.
Faixa de potência.13~35V DC
Temperatura de processo de sonda adaptável- 100 ℃ ~ 800 ℃
Nenhuma medição cega não pode ser aplicada à medição horizontal de 12 cm ou mesmo vários cm
O alcance máximo de medição pode ser de várias centenas de metros ou mesmo de várias centenas de metros
A medição de interface de materiais viscosos é a maior vantagem do instrumento
Produção estável e confiável, resistente a farinha, rugosidade, vapor, cristalização e deposição de cera
Sem manutenção, peças sem movimento, peças sem desgaste, limpeza irregular, manutenção e comissionamento
