Detalhes do produto:
|
saída do sinal: | 4… 20mA/HART/RS485/Modbus | Interface de Pressão do Processo: | -0.1~4.0Mpa |
---|---|---|---|
Aplicação típica: | Líquido, poeira, sólido isolante de ultra alta temperatura | Modelos de produtos: | NYSP-M20 |
Tipo de antena: | Cabo flexível, haste dura | Material da antena: | PTFE, 304, 316 |
Precisão de temperatura: | -40~+130℃,-100~+200℃ | Faixa de medição: | 0~20m |

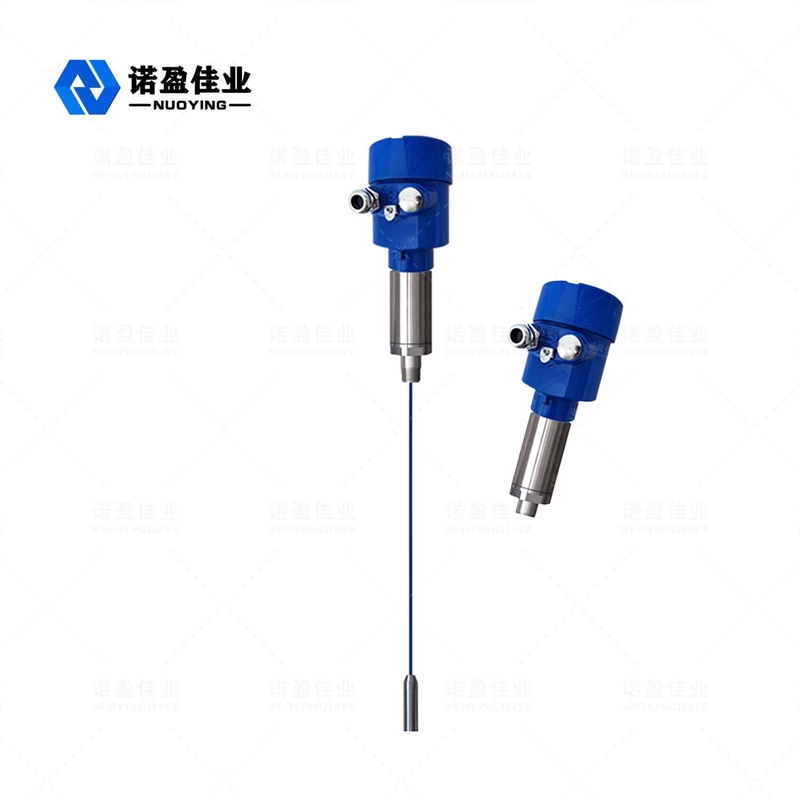

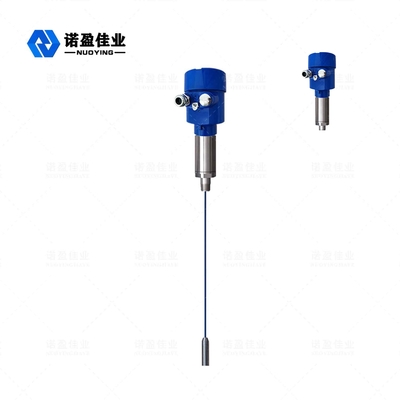

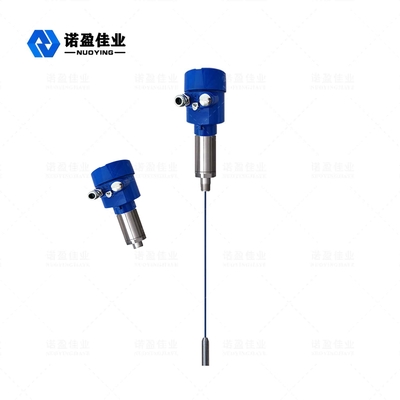

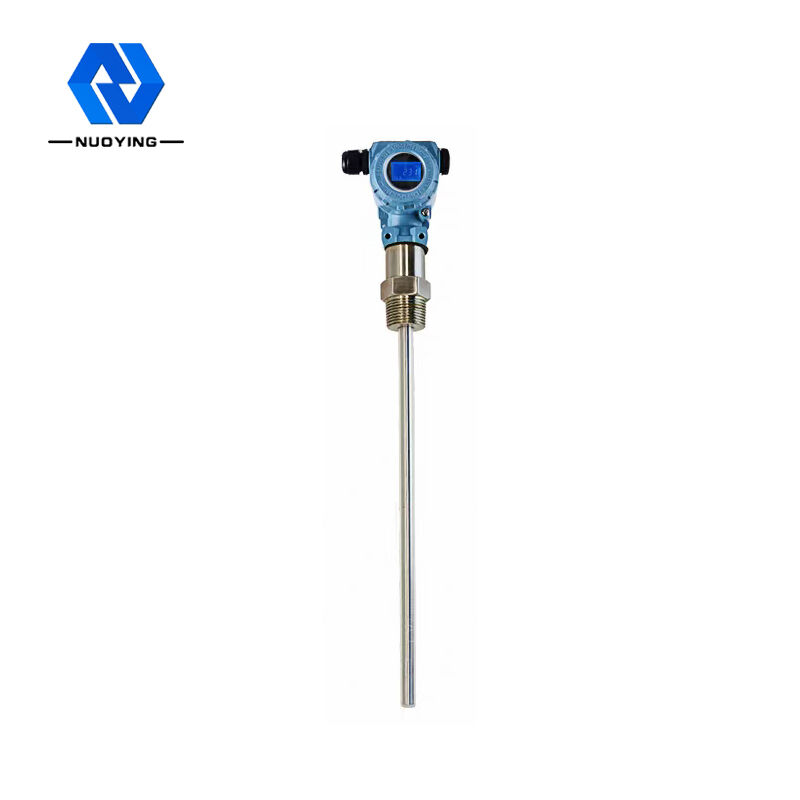

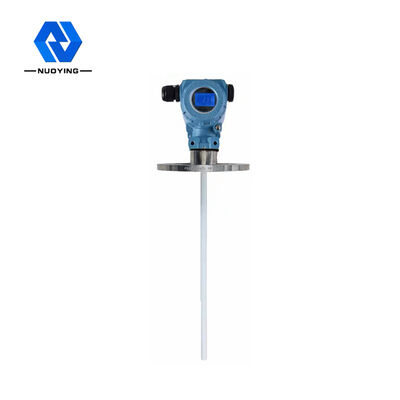

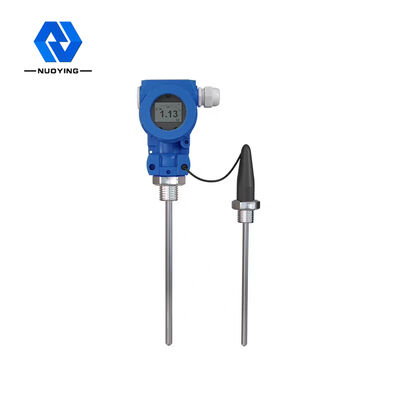

Medidor de nível PTFE de resistência a cinzas volantes NYSP-M20 RF
NYSP-M20 Princípio de Funcionamento do Medidor de Nível de Admitância de RF
O medidor de nível de admitância de RF é um produto de medição de nível contínuo baseado no princípio de admitância de RF.O produto tem as vantagens de alta estabilidade, alta sensibilidade e ampla aplicação.Comparado com o medidor de nível capacitivo tradicional, o design modular pode ser usado para configurar o instrumento de forma simples e conveniente.Depois de concluída a configuração, ela pode ser usada normalmente e livre de manutenção por toda a vida.Ele permite que os usuários entendam intuitivamente a operação do equipamento e lidem com problemas em tempo hábil.Também é seguro e confiável em ocasiões industriais complexas.
A tecnologia de medição de condutividade de RF é uma tecnologia de medição de nível com vantagens únicas.Embora o conceito seja muito semelhante às técnicas gerais de medição de capacitância, as técnicas de condução de RF adicionam um circuito de blindagem de acionamento e um circuito chopper à unidade eletrônica, permitindo a medição independente de impedância e resistência de capacitância.As leis da física calculam que a impedância de qualquer suspensão e a resistência de capacitância de qualquer suspensão são iguais, de modo que o efeito da suspensão pode ser medido pelo deslocamento de fase do circuito oscilante e eliminado da saída total.
A sonda do medidor de condutividade de RF é instalada no tanque de armazenamento e o sinal de RF causado pela mudança de potencial elétrico é obtido através da sonda.A tampa do acionador da sonda evita que a corrente de RF seja desviada através do material de suspensão para formar um anel, garantindo assim a precisão da medição do instrumento.
Aplicação típica |
Líquido, poeira, sólido isolante de ultra alta temperatura |
Modelos de produtos |
NYSP-M20 |
Tipo de antena | Cabo flexível, haste dura |
Material da Antena | PTFE, 304, 316 |
Faixa de medição | 0~20m (centenas de metros podem ser medidos para poços profundos, personalizados) |
Precisão de Medição | 0,05%~0,1%F.S |
Fonte de energia | 24VCC |
Saída de Sinal | 4...20mA/HART/RS485/Modbus... |
Temperatura do processo | -40~+130℃,-100~+200℃ |
Pressão do Processo | -0,1~4,0MPa |
Conexão de processo | Rosca, flange (opcional) |
Interface Elétrica | M20 × 1,5, ½ "NPT |
Grau de proteção | IP65, IP67, IP68 (opcional) |
Grau à Prova de Explosão | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (consulte o certificado para obter detalhes) |
Nota: Os produtos podem ser personalizados e projetados de acordo com os requisitos específicos dos usuários!
NYSP-M20 Recursos de design do medidor de nível de admissão de RF
O material anti-suspensão exclusivo impulsiona o design do circuito de blindagem, pode melhorar a capacidade do material anti-suspensão.
Faixa de potência.13 ~ 35vdc
Temperatura de processo de sonda adaptável.- 100 ℃ ~ 800 ℃
Nenhuma medição cega não pode ser aplicada a medições horizontais de 12 centímetros ou mesmo alguns centímetros
A faixa máxima de medição pode ser centenas de metros ou mesmo centenas de metros
A medição de interface de materiais viscosos é a maior vantagem do instrumento
Saída estável e confiável, resistente a farinha, áspero, vapor de água, cristal, afundamento de cera
Não mantenha, sem peças móveis, peças não fáceis de usar, não limpe, mantenha e depure regularmente
