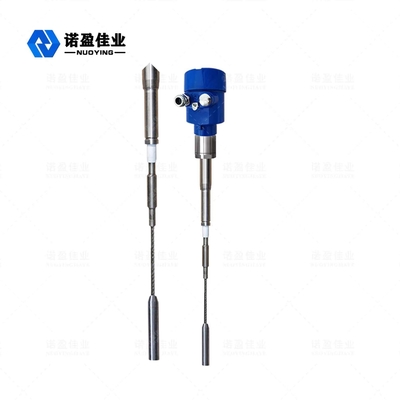

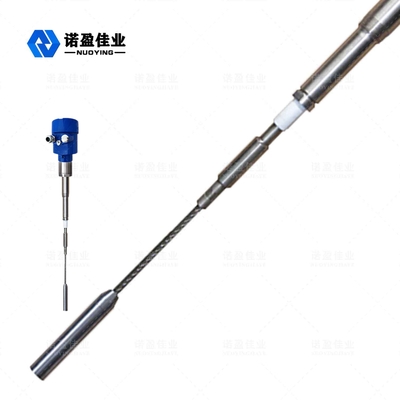

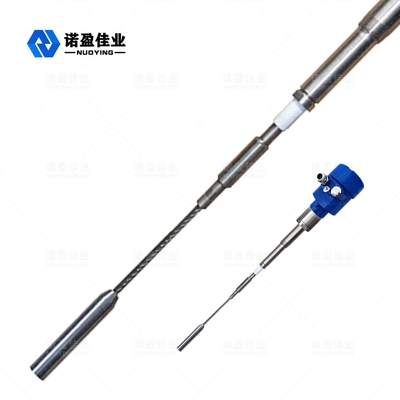

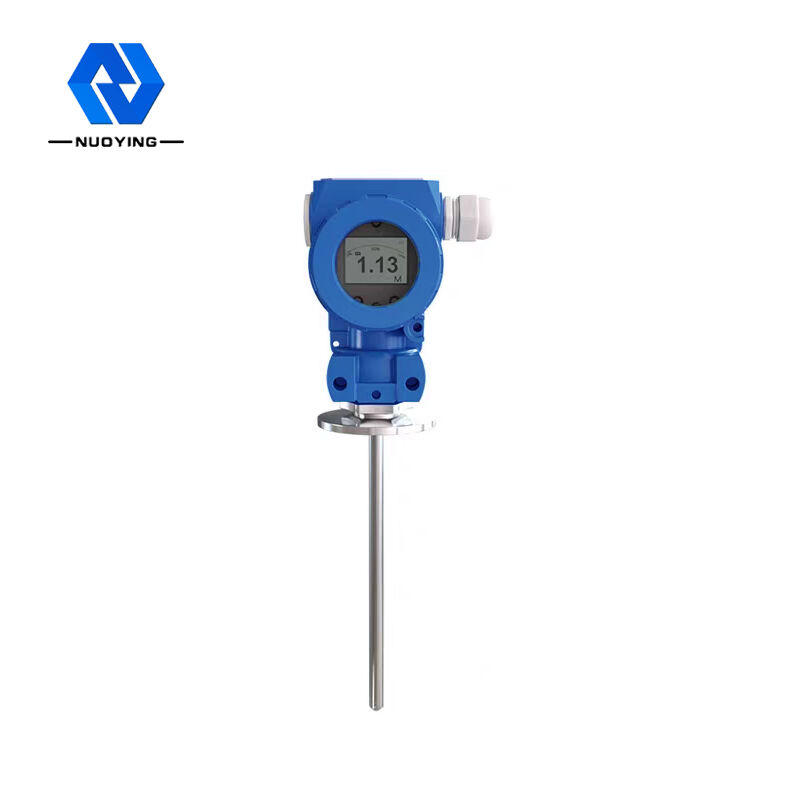

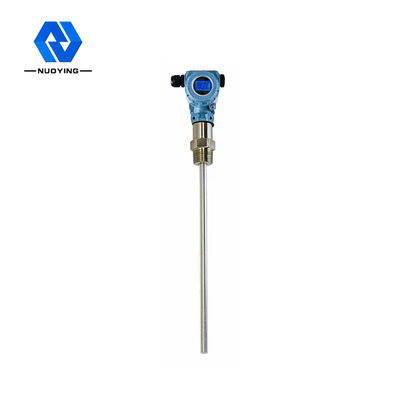

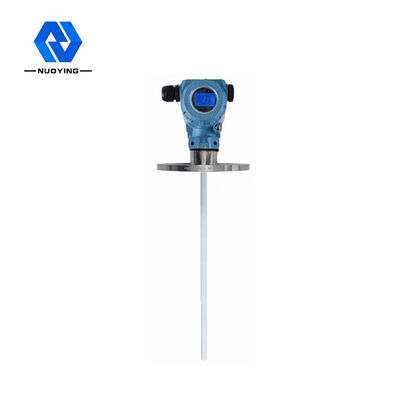

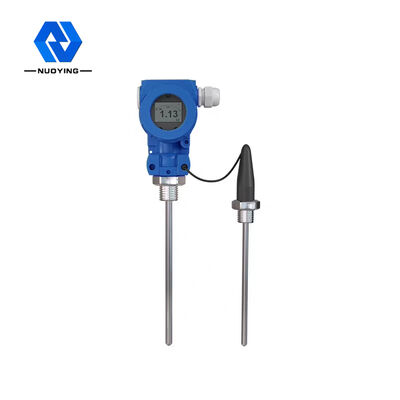

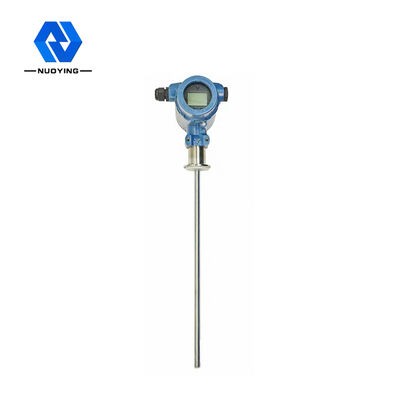

Nenhum medidor de nível de precisão alta da admitância do RF da zona morta da medida

Nenhum medidor de nível de precisão alta da admitância do RF da zona morta da medida

Nome da marca:	NUOYINGJIAYE
Número do modelo:	NYSP-M
MOQ:	1 peça
preço:	$503.418/pcs
Condições de pagamento:	T/T
Capacidade de abastecimento:	1000 peças/por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

Xian Shaanxi, China

Certificação:

Saída de sinal:

4...20mA/HART/RS485/Modbus

Interface elétrica:

M20 × 1,5, ½"NPT

Aplicação típica:

Líquido, pó, sólido

Faixa de medição:

3m,20m

Tipo de antena:

Cabo flexível, cabo flexível isolado, cabo flexível não isolado, haste rígida

Material da antena:

PTFE, 304, 316

Modelos de produtos:

NYSP-M

Precisão da temperatura do processo:

-40~+130°C

Detalhes da embalagem:

Caixa, embalagem padrão de exportação

Habilidade da fonte:

1000 peças/por mês

Descrição do produto

Medidor de Nível de Admissância RF de Alta Precisão Sem Zona Morta de Medição

Princípio de Funcionamento do Medidor de Nível de Admissância RF

O medidor de nível de admissância RF é um produto de medição de nível contínuo baseado no princípio da admissância RF. Este produto possui alta estabilidade, alta sensibilidade e amplas aplicações. Comparado com o medidor de nível capacitivo tradicional, ele utiliza um design modular que permite a configuração fácil e simples dos instrumentos. Após a configuração, ele pode ser usado normalmente e ter manutenção vitalícia. Ele utiliza uma interface visual para operação e para lidar com problemas em tempo hábil. Também é seguro e confiável em ambientes industriais complexos.

A tecnologia de medição de condutividade RF é uma tecnologia de medição de nível com vantagens únicas. Embora o conceito seja muito semelhante à tecnologia de medição capacitiva geral, a tecnologia de condutividade RF adiciona o circuito de blindagem de acionamento e o circuito de chaveamento na unidade eletrônica, que podem medir independentemente a impedância e a capacitância. De acordo com o cálculo da lei física, a suspensão da impedância e da capacitância de qualquer material em suspensão é igual, portanto, o efeito do material em suspensão pode ser medido pela mudança de fase do circuito oscilante e eliminado da saída total.

A sonda do instrumento de condutividade RF é instalada em um tanque de armazenamento, e o sinal RF causado pela mudança de potencial é obtido através da sonda. A blindagem de acionamento da sonda pode impedir que a corrente RF circule através do material em suspensão para formar um anel, garantindo assim a precisão da medição do instrumento.

Parâmetros Técnicos do Medidor de Nível de Admissância RF

Aplicação Típica	Líquido, poeira, sólido
Modelos de Produto	NYSP-M
Tipo de Antena	Cabo flexível, cabo flexível isolado, cabo flexível não isolado, haste rígida
Material da Antena	PTFE, 304, 316
Faixa de Medição	3m, 20m (centenas de metros podem ser medidos para poços profundos, sob medida)
Precisão de Medição	0,05%~0,1% F.S
Fonte de Alimentação	24VDC
Saída de Sinal	4...20mA/HART/RS485/Modbus...
Temperatura do Processo	-40~+130℃
Pressão do Processo	-0,1~4,0MPa
Conexão do Processo	Rosca, flange (opcional)
Interface Elétrica	M20 × 1,5, ½ "NPT
Grau de Proteção	IP65, IP67, IP68 (opcional)
Grau de Proteção contra Explosão	Exia II CT6 Ga, Exd II CT6 Gb (consulte o certificado para detalhes)

Observação: Os produtos podem ser personalizados e projetados de acordo com os requisitos específicos dos usuários!

Características de Design do Medidor de Nível de Admissância RF

O exclusivo circuito de blindagem de acionamento anti-material em suspensão melhora a capacidade de prevenir materiais em suspensão.

Faixa de alimentação. 13 ~ 35VDC

Temperatura do processo da sonda adaptável. -100 ℃ ~ 800 ℃

Medição sem ângulo morto pode ser aplicada a um valor de medição horizontal de 12 centímetros ou até mesmo alguns centímetros

A faixa máxima de medição pode atingir centenas de metros ou até centenas de metros

A medição de interface de materiais pegajosos é a maior vantagem do instrumento

Saída estável e confiável, resistência a farinha, materiais ásperos, vapor d'água, cristais e depósitos de cera

Sem manutenção, sem peças móveis, peças não fáceis de desgastar, sem limpeza, manutenção e depuração regulares
