Detalhes do produto:
|
| Aplicação típica: | Nível líquido | Modelos do produto: | NY-UHZ |
|---|---|---|---|
| Formulário da instalação: | Superior montado | Material do corpo: | 316 |
| Faixa de medição: | 0~ 6,0 m | Precisão da medida: | ±3 milímetro |
| Densidade média: | ≥ 0,425 g/cm3 | Diferença de densidade: | ≥ 0,1 g/cm3 |
| Realçar: | Medidor de nível de aba magnética líquida,medidor de nível de aba magnética 20mA |
||

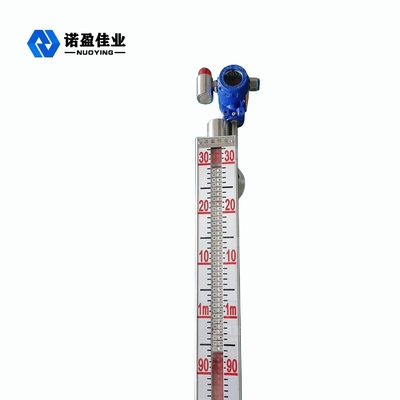

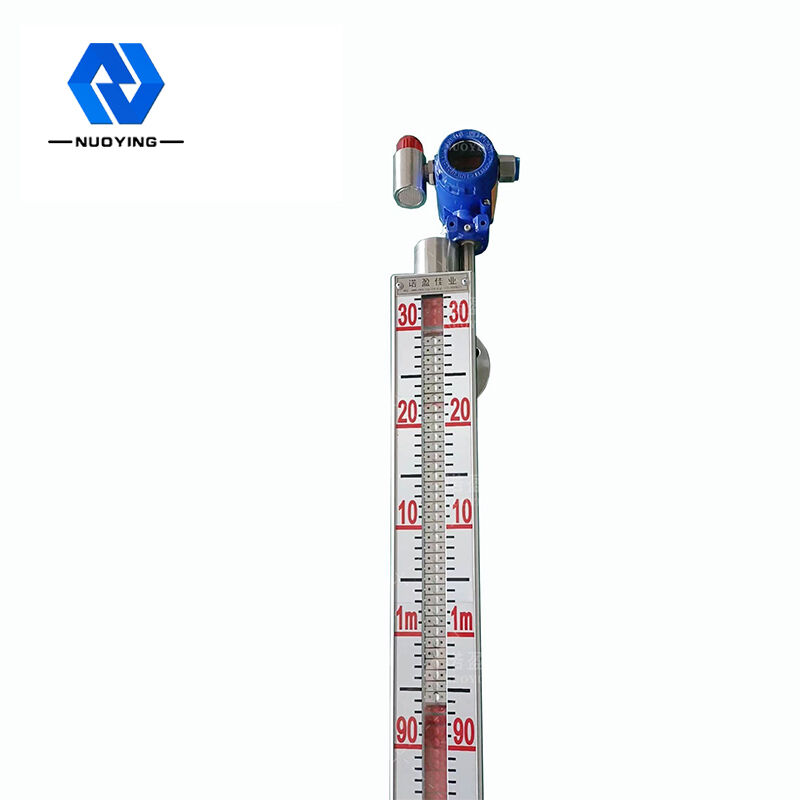

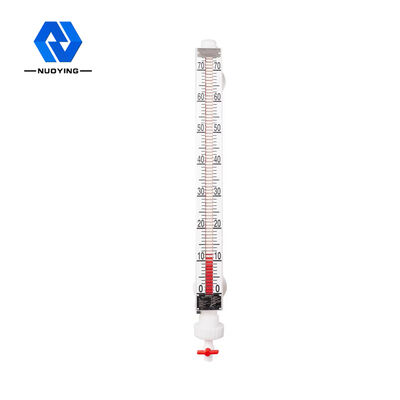

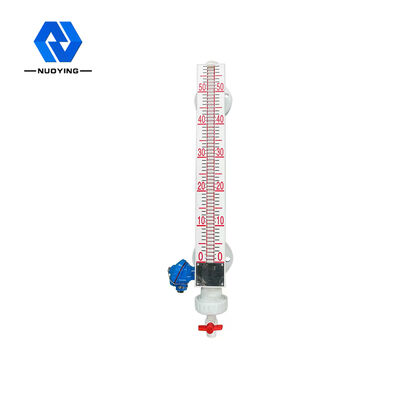

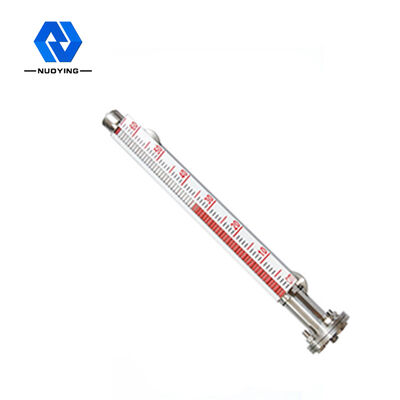

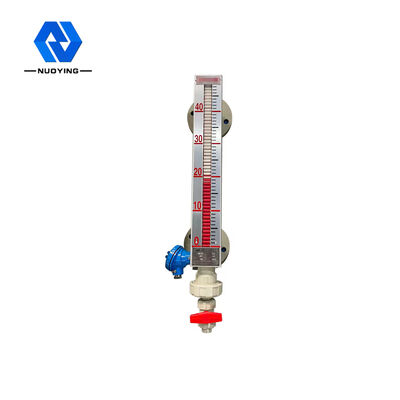

Medidor de nível de aba magnética montado lateralmente de 4-20mA
Princípio de funcionamento deMedidor de nível de aba magnética montado lateralmente de 4-20mA
O medidor de nível de aba magnética (também conhecido como medidor de nível de flutuação magnética) é desenvolvido com base no princípio de flutuabilidade e acoplamento magnético.Quando o nível de líquido no recipiente medido sobe e desce, o flutuador magnético no tubo do corpo do medidor de nível de líquido também sobe e desce, e o ímã permanente no flutuador é transmitido ao indicador magnético da coluna flip através do acoplamento magnético, acionando o colunas de giro vermelho e branco para virar 180 °, quando o nível do líquido aumenta, a coluna de giro muda de branco para vermelho e, quando o nível do líquido cai, a coluna de giro muda de vermelho para branco e a junção vermelha e branca do indicador é a altura real do nível de líquido dentro do recipiente, de modo a obter um nível de líquido claro.instruir.
Recurso de designdoMedidor de nível de aba magnética montado lateralmente de 4-20mA
◎estrutura simples, sólida e confiável, operação estável
◎a escala de exibição no local é clara, impressionante e fácil de ler
◎ele pode medir e indicar o nível de líquido com líquido contaminado corrosivo, inflamável, tóxico, de alta temperatura e agitado
◎vários formulários de instalação e formulários de conexão podem ser selecionados
◎faixa de pressão de projeto: vácuo total até 10MPa
◎faixa de temperatura do projeto: - 160 ~ + 450 ℃
◎design profissional para pressão e temperatura especiais
Parâmetros técnicosdoMedidor de nível de aba magnética montado lateralmente de 4-20mA
| Aplicação típica | Medição de nível de líquido |
|
modelo do produto |
NYUHZ |
| Formulário de instalação | Montagem lateral, montagem superior |
| Material do corpo | 304.316 |
| faixa de medição | 0~6m |
| Precisão de medição | ±3mm,±5mm, ±10mm, ±20mm (selecionável) |
| Densidade média | ≥0,425g/cm3 |
| Diferença de densidade | ≥0,1g/cm3 |
| Viscosidade média | ≤0,4Pa.S |
| Saída de controle | 220VAC,1A |
| Saída de transmissão | 4...20mA (fonte de alimentação 24VDC) |
| Temperatura do processo |
-50~+350℃ |
| Pressão do Processo | -0,1~+16MPa |
| Conexão do processo | flange (selecionável) |
| taxa de resolução | ± 1 mm |
| níveis de proteção | IP65,IP67,IP68(selecionável) |
| Grau à prova de explosão | Exia II CT6 Ga, Exd II CT6 Gb (Consulte o certificado para obter detalhes) |
※Nota: O produto pode ser personalizado de acordo com os requisitos específicos dos usuários.
