Detalhes do produto:
|
Aplicação típica: | Medição líquida | Modelos do produto: | NYU HERTZ |
---|---|---|---|
Formulário da instalação: | lado montado | Material do corpo: | 304 |
Faixa de medição: | 0~ 6 m | Precisão da medida: | ±3 milímetro |
Densidade média: | ≥0. 425 g/cm3 | Diferença de densidade: | ≥0. 1 g/cm3 |
Realçar: | Medidor de nível de aba magnética montada na parte superior,transmissor de nível magnético de aba,medidor de nível de aba magnética de 6 m |

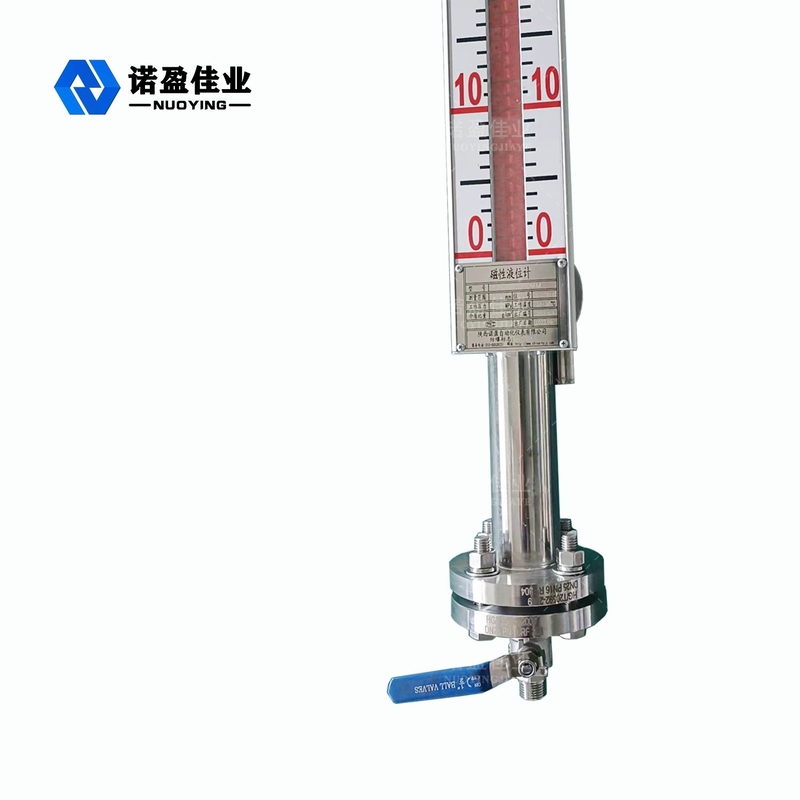

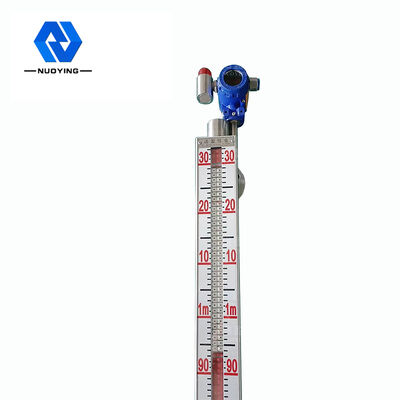

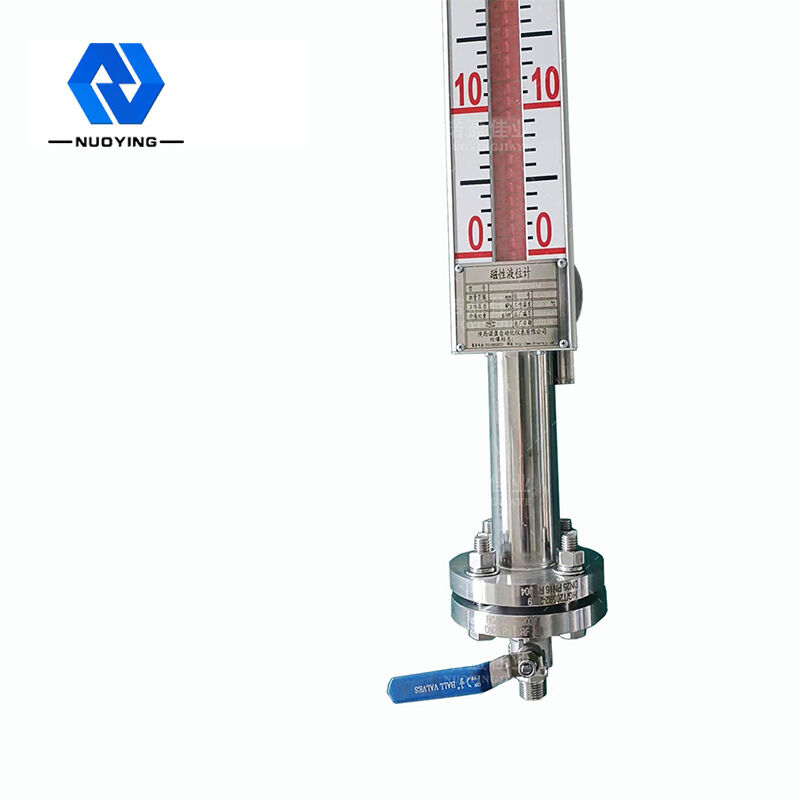

Medidor de nível de aba magnética montado na parte superior com alta precisão
Princípio de funcionamento deMedidor de nível de aba magnética montado na parte superior com alta precisão
O medidor de nível de aba magnética é baseado no princípio de conector e acoplamento magnético para realizar a medição em tempo real do nível de líquido.Quando o nível do líquido no recipiente medido sobe e desce, o flutuador magnético no flutuador também subirá e descerá.O aço magnético permanente no flutuador aciona a aba magnética fora do flutuador para girar 180° através do acoplamento magnético.Os dois lados da aba são pintados com cores diferentes (geralmente vermelho e branco) para indicar a posição do nível do líquido.Geralmente, quando o nível do líquido no recipiente sobe, a aba muda de branco para vermelho.Quando o nível do líquido no recipiente cai, a aba muda de vermelho para branco.A junção branca vermelha do indicador é a altura real do nível do líquido no recipiente, de modo a obter uma medição precisa do nível do líquido.
Recurso de designdoMedidor de nível de aba magnética montado na parte superior com alta precisão
◎estrutura simples, sólida e confiável, operação estável
◎a escala de exibição no local é clara, impressionante e fácil de ler
◎ele pode medir e indicar o nível de líquido com líquido contaminado corrosivo, inflamável, tóxico, de alta temperatura e agitado
◎vários formulários de instalação e formulários de conexão podem ser selecionados
◎faixa de pressão de projeto: vácuo total até 10MPa
◎faixa de temperatura do projeto: - 160 ~ + 450 ℃
◎design profissional para pressão e temperatura especiais
Parâmetros técnicosdoMedidor de nível de aba magnética montado na parte superior com alta precisão
Aplicação típica | Medição de nível de líquido |
modelo do produto |
NYUHZ |
Formulário de instalação | Montagem lateral, montagem superior |
Material do corpo | 304.316 |
faixa de medição | 0~6m |
Precisão de medição | ±3mm,±5mm, ±10mm, ±20mm (selecionável) |
Densidade média | ≥0,425g/cm3 |
Diferença de densidade | ≥0,1g/cm3 |
Viscosidade média | ≤0,4Pa.S |
Saída de controle | 220VAC,1A |
Saída de transmissão | 4...20mA (fonte de alimentação 24VDC) |
Temperatura do processo |
-50~+350℃ |
Pressão do Processo | -0,1~+16MPa |
Conexão do processo | flange (selecionável) |
taxa de resolução | ± 1 mm |
níveis de proteção | IP65,IP67,IP68(selecionável) |
Grau à prova de explosão | Exia II CT6 Ga, Exd II CT6 Gb (Consulte o certificado para obter detalhes) |
※Nota: O produto pode ser personalizado de acordo com os requisitos específicos dos usuários.
