Detalhes do produto:
|
| Aplicação típica: | Líquido de condução, relação | Material da antena: | Cabos flexíveis isolados PTFE (opcionais) |
|---|---|---|---|
| Fonte de energia: | 24 C.C. DE V | temperatura média: | -40~+150℃ |
| Pressão do processo: | -0,1 ~ MPa 4,0 | enlace do procedimento: | 3/4 de linha de B S P T (padrão), flange (opcional) |
| níveis de proteção: | IP6 7 | saída do sinal: | 4… 20mA/RS485 |
| Realçar: | Transmissor de Nível de RF Anti Suspensão,Transmissor de Nível de Admitância de RF Líquido Condutor |
||

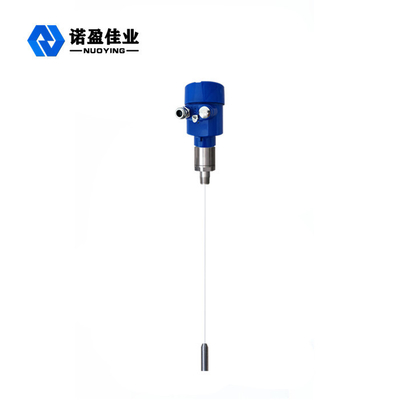

NYSP-M19 quependura o transmissor do nível da admissão do RF com grande escala de medição
O princípio de trabalho de NYSP-M19 quependura o transmissor do nível da admissão do RF com grande escala de medição
A técnica de medida da condutibilidade do RF é uma técnica de medida da posição com vantagens originais. Embora similar ao conceito da tecnologia geral da medida da capacidade, a tecnologia da condução do RF adiciona o circuito do Conduzir-protetor e o circuito do interruptor inversor à unidade eletrônica, assim permitindo a medida separada da impedância e do capacaciance. Calculado pelas leis de física, a impedância e o toleracitivity de todo o pendente são iguais, assim que os efeitos do pendente podem ser medidos e eliminado da saída total pelo deslocamento de fase do circuito de oscilação.
O transmissor do nível da admissão da radiofrequência é um produto nivelado contínuo da medida baseado no princípio de condutibilidade do RF. O produto tem diversas vantagens, tais como a estabilidade alta, a sensibilidade alta e uma escala de medição mais larga. Comparado com o medidor nivelado capacitivo tradicional, o uniquedesign pode simplesmente e convenientemente realizar o ajuste do instrumento. Uma vez que o ajuste é terminado, pode ser usado normalmente e livre de manutenção para a vida. De modo que os usuários possam intuitivamente compreender o funcionamento do equipamento, e o negócio oportuno com os problemas, em ocasiões industriais complexas é igualmente tão seguro e seguro.
Características de projeto de NYSP-M19 quependura o transmissor do nível da admissão do RF com grande escala de medição
◎anti suspensão: o projeto de circuito de condução original do protetor melhora a anti capacidade de suspensão
◎escala da fonte de alimentação: escala de trabalho da fonte de alimentação: 13 ~ 35vdc
◎temperatura do processo da ponta de prova: - ℃ 100 ~ ℃ 800
◎Nenhuma medida da zona morta, pode ser aplicada a uma grande escala de ocasiões niveladas materiais da medida de mais de dez centímetros ou mesmo de diversos centímetros
◎A escala de medição máxima pode alcançar cem medidores, mesmo centenas dos medidores
◎A medida material viscoso da relação é uma grande vantagem deste instrumento
◎saída estável e segura, resistente à cinza de mosca, ao material de queda, ao vapor de água, à cristalização e à cera
◎nenhum movimento, não peças fáceis vestir, nenhumas limpeza, manutenção e eliminação de erros regulares
Parâmetros técnicos de NYSP-M19 quependura o transmissor do nível da admissão do RF com grande escala de medição
| Aplicação típica | Líquido (corrosão, condutibilidade, baixa constante dielétrica, agitação, de relação, de desidratação elétrica, de viscosidade, da escala profundamente bem, ultra grande e das outras ocasiões) |
| Poeira (condutibilidade, pó de isolamento, etc.) | |
| Contínuo (sólido de isolamento da condutibilidade, do isolamento, a ultra-alta da temperatura, etc.) | |
|
modelo do produto
|
NYSP-M16 NYSP-M17 NYSP-M18 NYSP-M19 NYSP-M20 NYSP-M21 NYSP-M22 NYSP-M23 NYSP-M24 |
|
Formulário da antena
|
Cabo macio, cabo macio isolado, cabo macio não isolado, haste dura, haste dura isolada, haste dura isolada em ambas as extremidades, haste dura cilíndrica |
| Material da antena | PTFE, 304.316 |
| escala de medição | 3m, 20m (profundamente o poço pode medir centenas de medidores e pode ser personalizado) |
| Comprimento de onda | 635-650mm |
| Precisão da medida | 0.05%~0.1%F.S |
| Fonte de alimentação | 24VDC |
|
saída do sinal |
4… 20mA/HART/RS485/Modbus…. |
| Temperatura do processo | -40~+130℃, - 100~+200℃, -40~+260℃, -50~+500℃ |
| Pressão do processo |
-0.1~1.6MPa, - 0.1~4.0MPa, -0.1~6.3MPa |
| Conexão do processo | linha de parafuso, flange (selecionável) |
| Relação elétrica | M20*1.5, ″ NPT DO ½ |
| níveis de proteção | IP65, IP67, IP68 (selecionáveis) |
| Categoria à prova de explosões | Exia II CT6 GA, Exd II CT6 Gb (veja o certificado para detalhes) |
Nota do ※: O produto pode ser personalizado de acordo com as exigências específicas dos usuários.
