Detalhes do produto:
|
Aplicação típica: | isolando o líquido contínuo, isolando | Material da antena: | Haste rígida Não-isolada PTFE/304 (opcional) |
---|---|---|---|
Fonte de energia: | 24 V D C | temperatura média: | -40~+200℃ |
Pressão do processo: | -0,1 ~ 8.0MPa | enlace do procedimento: | 1 linha de BSPT, flange (opcional) |
níveis de proteção: | IP 6 7 | saída do sinal: | 4… 20mA/CERVOS/RS485/Modbus…. |
Realçar: | Transmissor de nível de admissão de RF de haste rígida,sensor de nível de RF sólido,transmissor de nível de RF líquido |

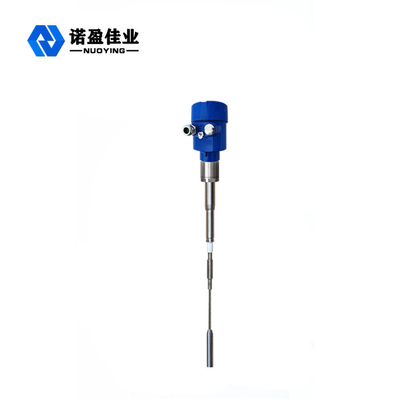

Transmissor de nível de admissão RF de manutenção gratuita NYSP-M18 com ampla aplicação
O princípio de funcionamento do transmissor de nível de admissão RF de manutenção gratuita NYSP-M18 com ampla aplicação
A sonda do medidor de nível de admitância de radiofrequência é instalada no tanque de armazenamento, e a alteração do sinal de radiofrequência causada pela alteração do nível é obtida através da sonda.A extremidade do escudo de condução da sonda pode impedir que a corrente de RF passe pelo material suspenso para formar um loop, garantindo assim a precisão da medição do instrumento.
Características de designdoTransmissor de nível de admissão RF de manutenção gratuita NYSP-M18 com ampla aplicação
◎ anti-suspensão: o design exclusivo do circuito de proteção de condução melhora a capacidade anti-suspensão
◎ faixa de alimentação: faixa de trabalho da fonte de alimentação: 13 ~ 35vdc
◎ temperatura do processo da sonda: - 100 ℃ ~ 800 ℃
◎Sem medição de zona morta, pode ser aplicado a uma grande variedade de ocasiões de medição de nível de material de mais de dez centímetros ou até vários centímetros
◎O alcance máximo de medição pode chegar a centenas de metros, até centenas de metros
◎A medição da interface do material viscoso é uma grande vantagem deste instrumento
◎saída estável e confiável, resistente a cinzas volantes, material em queda, vapor de água, cristalização e cera
◎sem movimento, sem peças fáceis de usar, sem limpeza regular, manutenção e depuração
Parâmetros técnicosdo transmissor de nível de admissão RF de manutenção gratuita NYSP-M18 com ampla aplicação
Aplicação típica | Líquido (corrosão, condutividade, baixa constante dielétrica, agitação, interface, desidratação elétrica, viscosidade, poço profundo, alcance ultra grande e outras ocasiões) |
Poeira (condutividade, pó isolante, etc.) | |
Sólido (condutividade, isolante, sólido isolante de temperatura ultra-alta, etc.) | |
modelo do produto
|
NYSP-M16 NYSP-M17 NYSP-M18 NYSP-M19 NYSP-M20 NYSP-M21 NYSP-M22 NYSP-M23 NYSP-M24 |
Forma de antena
|
Cabo macio, cabo macio isolado, cabo macio não isolado, haste dura, haste dura isolada, haste dura isolada em ambas as extremidades, haste dura cilíndrica |
Material da Antena | PTFE, 304,316 |
faixa de medição | 3m, 20m (o poço profundo pode medir centenas de metros e pode ser personalizado) |
Comprimento de onda | 635-650mm |
Precisão de medição | 0,05%~0,1%FS |
Fonte de energia | 24 VCC |
saída de sinal |
4...20mA/HART/RS485/Modbus…. |
Temperatura do processo | -40~+130℃,-100~+200℃, -40~+260℃, -50~+500℃ |
Pressão do processo |
-0,1~1,6MPa,-0,1~4,0MPa, -0,1~6,3MPa |
Conexão do processo | rosca do parafuso, flange (selecionável) |
Interface elétrica | M20*1,5,½ ″NPT |
níveis de proteção | IP65,IP67,IP68(selecionável) |
Grau à prova de explosão | Exia II CT6 Ga, Exd II CT6 Gb (Consulte o certificado para obter detalhes) |
※Nota: O produto pode ser personalizado de acordo com os requisitos específicos dos usuários.
