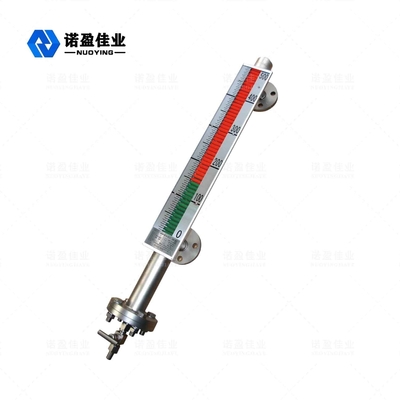

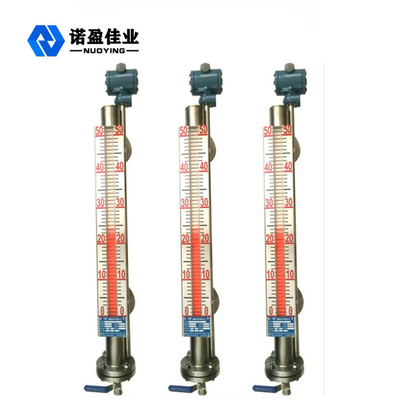

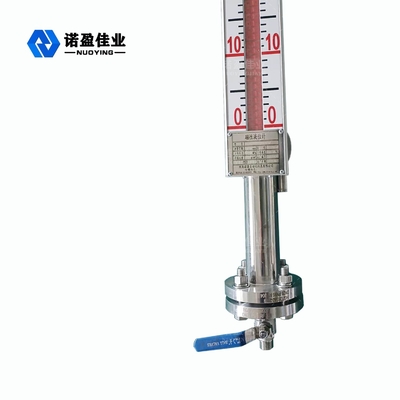

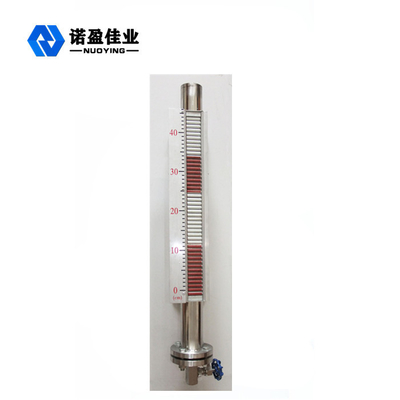

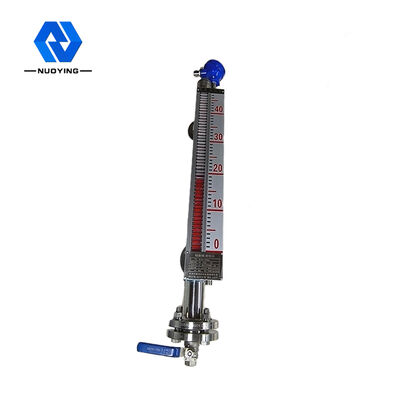

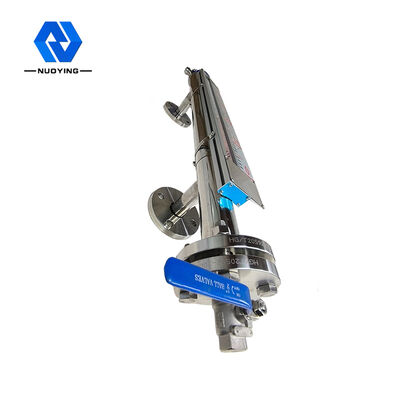

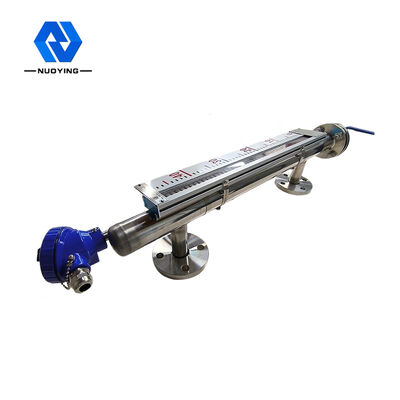

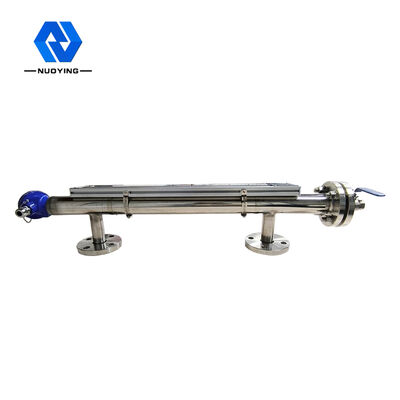

Transmissor nivelado magnético de medição da aleta do tanque para resistente à corrosão líquido

Medidor de Nível Magnético de Aba para Líquidos em Ocasiões Corrosivas

Princípio de funcionamento

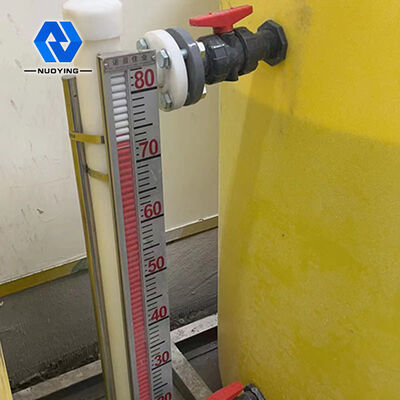

O medidor de nível magnético pode ser usado para detecção de nível de meio em todos os tipos de torres, tanques, reservatórios, recipientes esféricos e caldeiras e outros equipamentos. O medidor de nível magnético pode alcançar alta vedação, prevenção de vazamentos e é adequado para ocasiões de alta temperatura, alta pressão e resistência à corrosão.

O medidor de nível magnético possui uma cavidade para acomodar a bola flutuante (chamada de tubo de medição ou tubo principal), que é composta por um conector com o recipiente através de uma flange ou outra conexão adequada. De acordo com o princípio do conector, com a mudança do nível do líquido no recipiente, a aba na cavidade e o nível do líquido no recipiente estão na mesma altura, de modo que aciona a bola flutuante na cavidade para se mover para cima e para baixo, subindo e descendo com o nível do líquido no recipiente. Neste momento, não podemos ver o nível do líquido, então um display de coluna de aba magnética é instalado fora da cavidade.

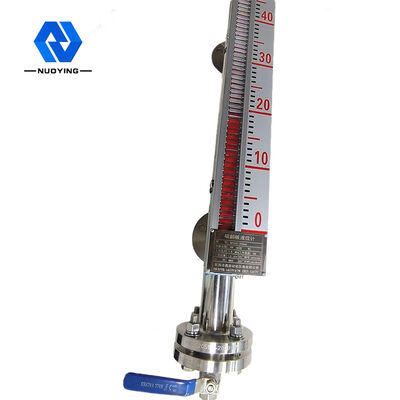

A bola flutuante entra no líquido e a parte da borda é instalada com aço magnético permanente. Quando o nível do líquido medido flutua no recipiente, o tubo do corpo principal do medidor de nível magnético flutuante está subindo, a flutuador nos ímãs permanentes por acoplamento magnético para um indicador de coluna magnética, a coluna gira 180°. Quando o nível do líquido sobe, a coluna dupla muda de branco para vermelho. Quando o nível do líquido cai, a coluna muda de vermelho para branco, e a junção vermelha e branca do indicador é a altura real do nível do líquido dentro do recipiente, de modo a alcançar uma indicação clara do nível do líquido.

1. Plugue de ventilação

2. Tubo de medição

3. Display de aba magnética

4. Coluna de aba magnética

5. Flutuador

6. Grampo fixo

7. Sinalização

8. Válvula de drenagem

9. Tubo de esgoto

10. Flange de conexão


Característica de design


◎Estrutura simples, sólida e confiável, operação estável.

◎A escala de exibição no campo é clara e chamativa e fácil de ler.

◎Pode medir e indicar o nível de líquido com corrosão, inflamabilidade, toxicidade, alta temperatura e poluição por agitação.

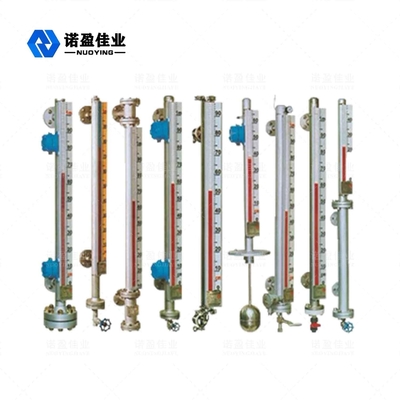

◎Várias formas de instalação e várias formas de conexão podem ser selecionadas.

◎A faixa de pressão projetada é de vácuo total a 10MPa.

◎Faixa de temperatura de projeto -160~+450℃.

◎Pode ser especialmente projetado para pressão e temperatura especiais.


Parâmetro técnico

* Observação: Os produtos podem ser personalizados de acordo com seus requisitos específicos!

Para mais detalhes do produto, entre em contato comigo!Obrigado~
