Detalhes do produto:
|
| Tipo da ponta de prova: | Haste dura isolada PTFE (opcional) | Fonte de alimentação: | 24 VDC |
|---|---|---|---|
| Temperatura média: | -40~+260℃ | Pressão do processo: | -0.1~4.0MPa |
| Aplicação típica: | Líquidos corrosivos/condutores, líquidos viscosos, a instalação rachada possível | Relação elétrica: | M20×1.5, ½ ‘‘NPT |
| Realçar: | Transmissor do nível da admissão de PTFE Rod RF,Transmissor isolado do nível da admissão do RF,24 interruptores do nível da admissão do VDC RF |
||

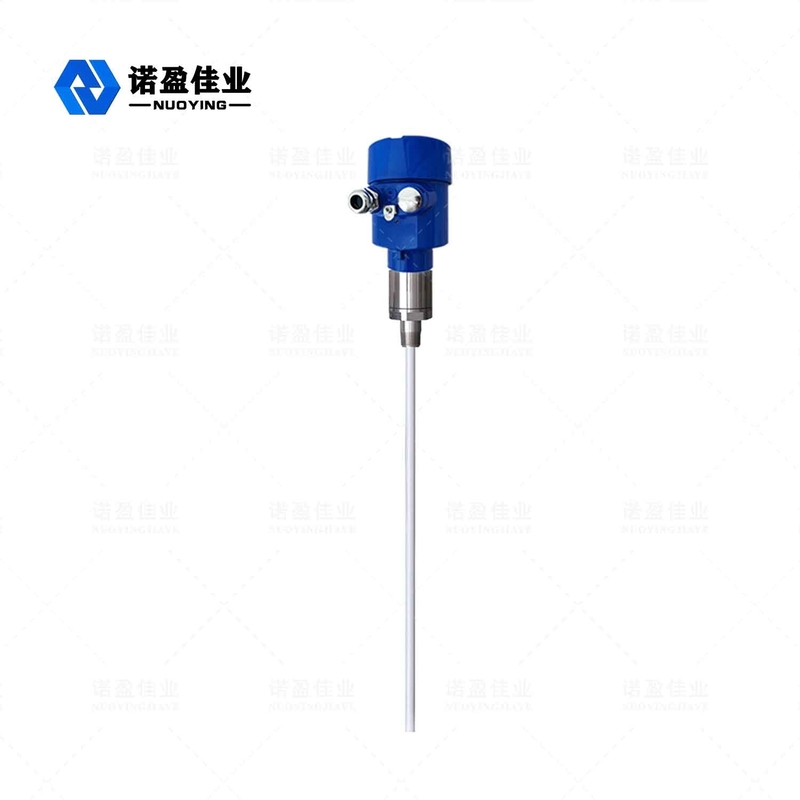

Transmissor duro isolado do nível da admissão de Rod PTFE 24 VDC NYSP-Z16 RF
Princípio de funcionamento do transmissor do nível da admissão de NYSP-Z16 RF
A tecnologia da medida da condutibilidade do RF é uma tecnologia nivelada da medida com vantagens originais. Embora o conceito seja similar à técnica de medida geral da capacidade, a técnica da condutibilidade do RF incorpora um circuito do protetor do motorista e um circuito do interruptor inversor na unidade eletrônica, assim que a resistência da impedância e da capacidade pode ser medida separadamente. A impedância e o reactance de todo o pendente são calculados pelas leis de física para ser iguais na magnitude, assim que o efeito do pendente pode ser medido e eliminado da saída total por deslocador do circuito do oscilador.
A ponta de prova do medidor de nível de líquido da condutibilidade da radiofrequência é instalada no tanque de armazenamento, e a mudança do sinal da radiofrequência causada pela mudança nivelada líquida é obtida através da ponta de prova. A extremidade do Conduzir-protetor da ponta de prova impede que a corrente do RF forme um laço através do material de suspensão, assegurando a precisão da medida.
Parâmetros técnicos do transmissor do nível da admissão de NYSP-Z16 RF
| Aplicação típica | Líquidos corrosivos/condutores, líquidos viscosos, a instalação rachada possível |

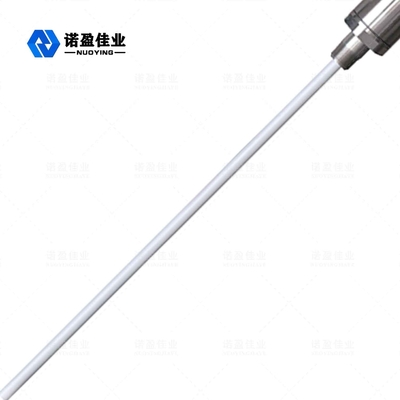

| Tipo da ponta de prova | Haste dura isolada PTFE (opcional) |
| Fonte de alimentação | 24 VDC |
| Temperatura média | -40~+260℃ |
| Pressão do processo | -0.1~4.0MPa |
| Conexão do processo | 3/4" montagem da flange da linha de BSPT (padrão) (opcional) |
| Nível da proteção | IP67 |
| Categoria à prova de explosões | Exia II CT4 |
| Saída do sinal | 4… 20mA/HART/RS485/Modbus… |
Característica de projeto do transmissor do nível da admissão de NYSP-Z16 RF
1. material desuspensão: A movimentação original que protege o projeto de circuito melhora o desempenho do material desuspensão.
2. Escala da fonte de alimentação: escala de funcionamento da fonte de alimentação: 13 ~ 35VDC.
3. Adaptação: Temperatura do processo da ponta de prova: -100 ℃ ~ ℃ 800; nenhuma medida da zona morta, pode ser usada em ocasiões horizontais da medida de mais de dez centímetros ou mesmo de alguns centímetros, com uma grande escala da medida; a escala máxima da medida até de centenas de medidores, ou mesmo centenas de medidores; a medida material viscoso da relação é a grande vantagem do instrumento.
4. Estabilidade: A saída é estável e segura, e é resistente à influência da cinza de mosca, de anular, de vapor de água, de cristalização e do encerar.
5. Livre de manutenção: nenhum mover-se, nenhumas peças fáceis de usar, nenhuma necessidade para a limpeza frequente, manutenção, comissão.
Campo da aplicação do transmissor do nível da admissão de NYSP-Z16 RF
1. Alimento: plantas do suco, plantas do leite, tanques de armazenamento da pasta de tomate, tanques de armazenamento da cervejaria, etc.
2. fármacos: tanques de armazenamento, separadores, tanques de fermentação, etc. farmacêuticos médios.
3. tratamento da água: reservatórios, fossas, tanques do tratamento da água, lagoas de estabelecimento, poços profundos, redes da água potável, etc.
4. Outro: proteção ambiental, campo petrolífero, metalurgia, construção naval e outras indústrias.
