Detalhes do produto:
|
Tipo da ponta de prova: | Cabo flexível 304 (opcional) | Fonte de alimentação: | 24VDC |
---|---|---|---|
Temperatura média: | -40~+500℃ | Pressão do processo: | -0.1~8.0MPa |
Categoria à prova de explosões: | Exia II CT4 | Saída do sinal: | 4… 20mA/HART/RS485/Modbus… |
Aplicação típica: | sólidos Ultra-altos da isolação para a instalação rachada | Conexão do processo: | 1" montagem da flange da linha de BSPT (padrão) (opcional) |
Realçar: | Transmissor do nível da admissão do RF dos sólidos,Tipo sensor nivelado da admissão da isolação,Sensor nivelado 24VDC da capacidade do RF |

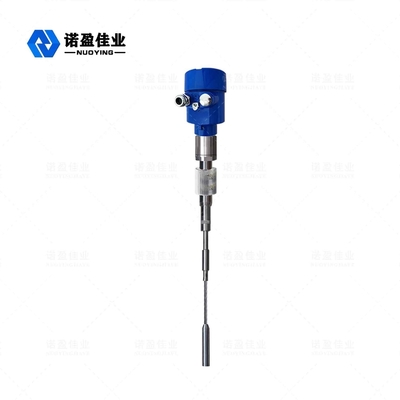

Transmissor Ultra-alto do nível da admissão dos sólidos 24VDC NYSP-Z24 RF da isolação
Princípio de funcionamento do transmissor do nível da admissão de NYSP-Z24 RF
A tecnologia da medida da condutibilidade do RF é uma tecnologia nivelada líquida da medida com vantagens originais. Embora o conceito seja similar à técnica de medida geral da capacidade, a técnica da condutibilidade do RF incorpora um circuito do protetor do motorista e um circuito do interruptor inversor na unidade eletrônica, assim que a resistência da impedância e da capacidade pode ser medida separadamente. A impedância e o reactance de todo o gancho são calculados de acordo com as leis de física e são iguais na magnitude, assim que o efeito do gancho pode ser medido e removido da saída total pelo deslocamento de fase do circuito do oscilador.
A ponta de prova do medidor de nível de líquido da condutibilidade da radiofrequência é instalada no tanque de armazenamento, e a mudança do sinal da radiofrequência causada pela mudança nivelada líquida é obtida através da ponta de prova. O protetor conduzido da ponta de prova impede que o RF atual dê laços através do material suspendido, assegurando medidas exatas.
Parâmetros técnicos do transmissor do nível da admissão de NYSP-Z24 RF
Aplicação típica |
sólidos Ultra-altos da isolação para a instalação rachada
|

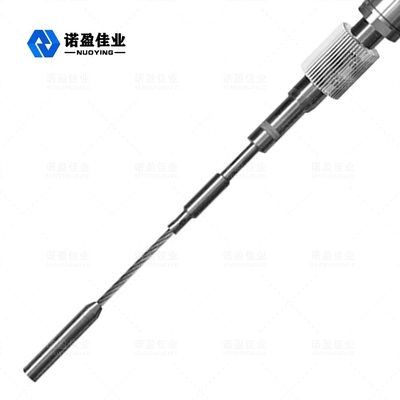

Tipo da ponta de prova | Cabo flexível 304 (opcional) |
Fonte de alimentação | 24VDC |
Temperatura média | -40~+500℃ |
Pressão do processo | -0.1~8.0MPa |
Conexão do processo | 1" montagem da flange da linha de BSPT (padrão) (opcional) |
Nível da proteção | IP67 |
Categoria à prova de explosões | Exia II CT4 |
Saída do sinal | 4… 20mA/HART/RS485/Modbus… |
Característica de projeto do transmissor do nível da admissão de NYSP-Z24 RF
1. Estabilidade: A saída é estável e segura, e é resistente à influência da cinza de mosca, de anular, de vapor de água, de cristalização e do encerar.
2. Livre de manutenção: nenhuma necessidade de mover-se, nenhumas peças do desgaste, nenhuma necessidade para a limpeza frequente, manutenção e eliminação de erros.
3. material desuspensão: A movimentação original que protege o projeto de circuito melhora o desempenho do material desuspensão.
4. Escala da fonte de alimentação: Escala de trabalho da fonte de alimentação: 13 ~ 35VDC.
Campo da aplicação do transmissor do nível da admissão de NYSP-Z24 RF
1. Produto químico: torres de destilação do óleo bruto, silos da matéria prima, silos intermediários, tanques da reação, silos dos sólidos, separadores, etc.
2. Metalurgia: alto-fornos, silos do minério, trituradores de minério, silos da matéria prima, silos materiais auxiliares, silos do pó da alumina, etc.
3. Cimento: silos de pedra, silos da matéria prima, silos de cimento, silos da poeira de carvão, silos do armazenamento da escória, concreto comercial, etc.
4. Papel: silos da matéria prima, torres do armazenamento, cilindros de secagem, silos químicos do armazenamento material, etc.
5. Outro: Pedreira, minas de carvão, proteção ambiental, construção naval e outras indústrias.
