Detalhes do produto:
|
Tipo da ponta de prova: | Cabo flexível 304 (opcional) | Fonte de alimentação: | 24VDC |
---|---|---|---|
Temperatura média: | -40~+150℃ | Pressão do processo: | -0.1~1.6MPa |
Aplicação típica: | Profundamente bem, escala da extra grande, a instalação rachada possível | Conexão do processo: | 3/4" montagem da flange da linha de BSPT (padrão) (opcional) |
Realçar: | Transmissor do nível da admissão do RF do poço profundo,Interruptor flexível do nível da admissão do RF do cabo,sensor nivelado da admissão de 1.6MPa RF |

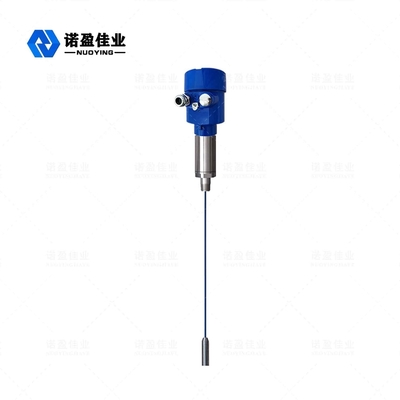

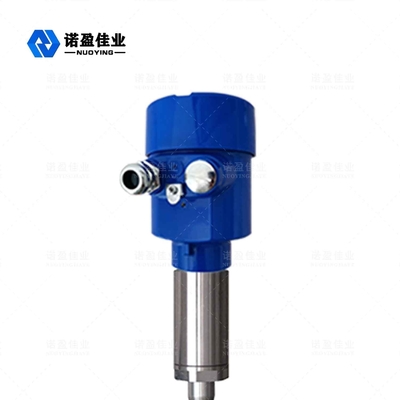

Transmissor bom profundo do nível da admissão da escala NYSP-Z20 RF da extra grande da adaptação
Princípio de funcionamento do transmissor do nível da admissão de NYSP-Z20 RF
A tecnologia da medida da condutibilidade do RF é uma tecnologia nivelada da medida com vantagens originais. Embora o conceito seja similar àquele da tecnologia capacitiva geral da medida, a tecnologia da condutibilidade do RF incorpora um circuito do Conduzir-protetor e um circuito do interruptor inversor na unidade eletrônica, assim permitindo a medida separada da impedância e da resistência capacitiva. A impedância e o reactance de todo o pendente são calculados pelas leis de física para ser iguais na magnitude, assim que o efeito do pendente pode ser medido e eliminado da saída total por deslocador do circuito do oscilador.
A ponta de prova do medidor do nível da condutibilidade do RF é instalada no tanque e a mudança no sinal do RF causado pela mudança no nível é obtida pela ponta de prova. A extremidade do Conduzir-protetor da ponta de prova impede que a corrente do RF forme um laço através do material de suspensão, assegurando a precisão da medida.
Parâmetros técnicos do transmissor do nível da admissão de NYSP-Z20 RF
Aplicação típica | Profundamente bem, escala da extra grande, a instalação rachada possível |
Tipo da ponta de prova | Cabo flexível 304 (opcional) |
Fonte de alimentação | 24VDC |
Temperatura média | -40~+150℃ |
Pressão do processo | -0.1~1.6MPa |
Conexão do processo | 3/4" montagem da flange da linha de BSPT (padrão) (opcional) |
Nível da proteção | IP67 |
Categoria à prova de explosões | Exia II CT4 |
Saída do sinal | 4… 20mA/HART/RS485/Modbus… |
Característica de projeto do transmissor do nível da admissão de NYSP-Z20 RF
1. Estabilidade: saída estável e segura, resistente à cinza de mosca, material de queda, vapor de água, cristalização, encerando o impacto.
2. Livre de manutenção: nenhum mover-se, nenhumas peças fáceis de usar, nenhuma necessidade para a limpeza frequente, manutenção, comissão.
3. material desuspensão: O projeto de circuito original do Conduzir-protetor melhora a capacidade desuspensão do material.
4. Escala da fonte de alimentação: escala de funcionamento da fonte de alimentação: 13 ~ 35VDC.
Campo da aplicação do transmissor do nível da admissão de NYSP-Z20 RF
1. Campos petrolíferos: tanques de armazenamento do óleo bruto, tanques de armazenamento do petróleo refinado, separadores trifásicos, tanques de estabelecimento, tanques da água de esgoto, relações da óleo-água, tanques da lama de perfuração, etc.
2. Produto químico: torres de destilação do óleo bruto, silos da matéria prima, silos intermediários, tanques da reação, silos dos sólidos, tanques de armazenamento do asfalto, etc.
3. Metalurgia: alto-fornos, silos do minério, trituradores de minério, silos da matéria prima, silos materiais auxiliares, silos do pó da alumina, tanques do amortecedor da pilha eletrolítica, etc.
4. Outro: Pedreira, minas de carvão, proteção ambiental, construção naval e outras indústrias.
