Detalhes do produto:
|
Aplicação típica: | Líquido líquido, corrosivo | Material da antena: | PTFE, 304, 316 |
---|---|---|---|
Escala da medida: | 6m, 20m | Fonte de alimentação: | 24VDC |
Saída do sinal: | 4… 20mA/HART/RS485/Modbus… | Temperatura do processo: | -40 ~ +130℃, -184 ~ +260℃ |
Pressão do processo: | -0.1~1.6MPa | Conexão do processo: | Linha, flange (opcional) |
Realçar: | Medidor nivelado da capacidade do RF,Medidor nivelado da capacidade líquida,Medidor do nível de 24VDC RF |

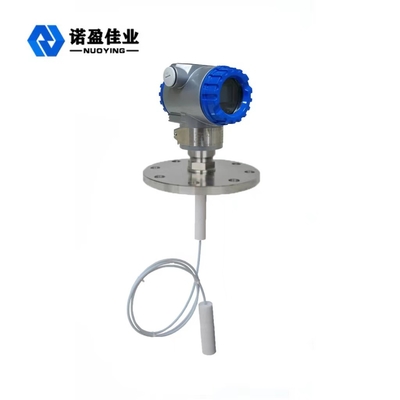

Medidor nivelado do capacitor líquido quente da venda 24VDC NYDR-3051 RF
Princípio de funcionamento nivelado do medidor do capacitor de NYDR-3051 RF
O medidor nivelado da capacidade do RF funciona com base na tecnologia da capacidade da radiofrequência (RF). Uma radiofrequência é aplicada à ponta de prova e o efeito causado pelo ambiente circunvizinho é determinado pela análise contínua. Desde que todos os materiais têm uma constante dielétrica e sua condutibilidade é diferente daquela do ar, a impedância total reagida pelas mudanças pequenas dos deslocamentos da capacidade quando a ponta de prova for em contato com o material. Porque a ponta de prova energizada e o formulário de parede da embarcação as duas placas de polo do capacitor, do isolador da ponta de prova e do ar circunvizinho se transformam o material dielétrico, e quando o ar (constante de dielétrico de 1,0) estiver substituído por todo o outro material (constante dielétrica >10), a mudança no valor da capacidade causa uma mudança na impedância. Este efeito é medido pelo circuito e comparado então com o quadro de referência da referência estabelecido pelo ajuste da sensibilidade (circuito).
Característica de projeto nivelada do medidor do capacitor de NYDR-3051 RF
1. Integração modular do conversor e do sensor, nenhumas peças moventes, confiança alta, capacidade antiparasitária forte.
2. Uma aplicabilidade mais larga, uma variedade de formulários da ponta de prova, uma variedade de formulários da conexão do processo, uma variedade de materiais da produção, pode ser projeto personalizado.
3. Extremamente fácil instalar, eliminar erros e manter.
Parâmetros técnicos do medidor nivelado do capacitor de NYDR-3051 RF
Aplicação típica | Líquido líquido, corrosivo |
Formulário da antena | Tipo de cabo, tipo do polo |
Material da antena | PTFE, 304, 316 |
Escala da medida | 6m, 20m |
Fonte de alimentação | 24VDC |
Saída do sinal | 4… 20mA/HART/RS485/Modbus… |
Temperatura do processo | -40 ~ +130℃, -184 ~ +260℃ |
Resistência da temperatura do circuito | -40 ~ +80℃ |
Pressão do processo | -0.1~1.6MPa |
Conexão do processo | Linha, flange (opcional) |
Tempo de atraso | 0-30s continuamente ajustável |
Proteção da falha de energia | Modo de alto e baixo, ajuste do campo |
Relação elétrica | M20×1.5, 1/2 ‘’ NPT |
Categoria da proteção | IP65, IP67, IP68 (opcionais) |
À prova de explosões | Exia II CT6 GA, Exd II CT6 Gb |
