Detalhes do produto:
|
Aplicação típica: | medida nivelada líquida | Escala de medição: | 0~6m |
---|---|---|---|
Saída do inversor: | 4… 20mA (fonte power24VDC) | Temperatura do processo: | -50~+350℃ |
Pressão do processo: | -0.1~+16MPa | Conexão do processo: | Flange (opcional) |
Formulário da instalação: | Lado-montado, parte-montado | Material do corpo principal: | 304.316 |
Realçar: | Transmissor nivelado magnético da aleta,Tipo magnético líquido medidor da aleta de fluxo,medidor nivelado do flutuador 20mA magnético |

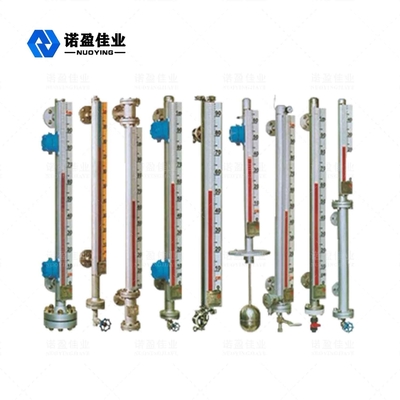

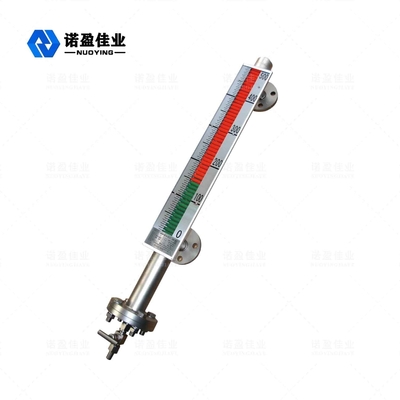

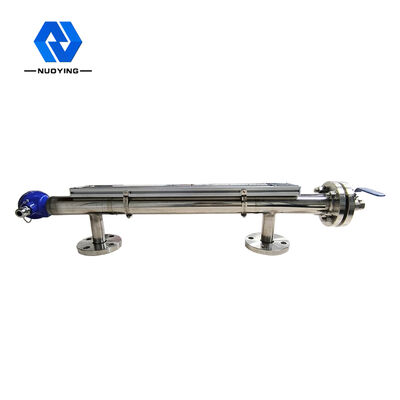

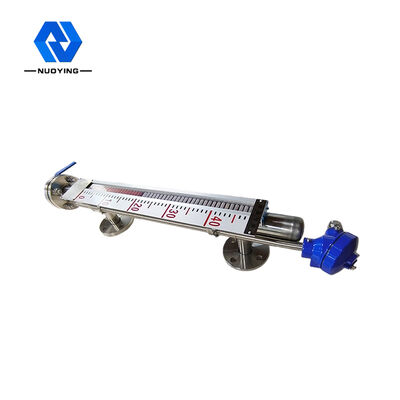

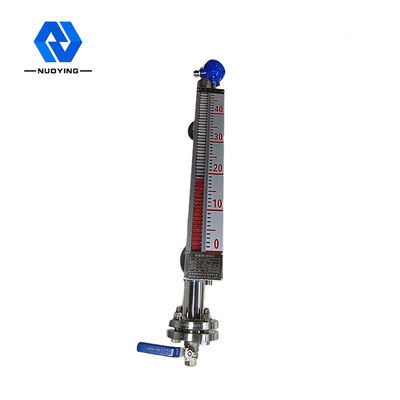

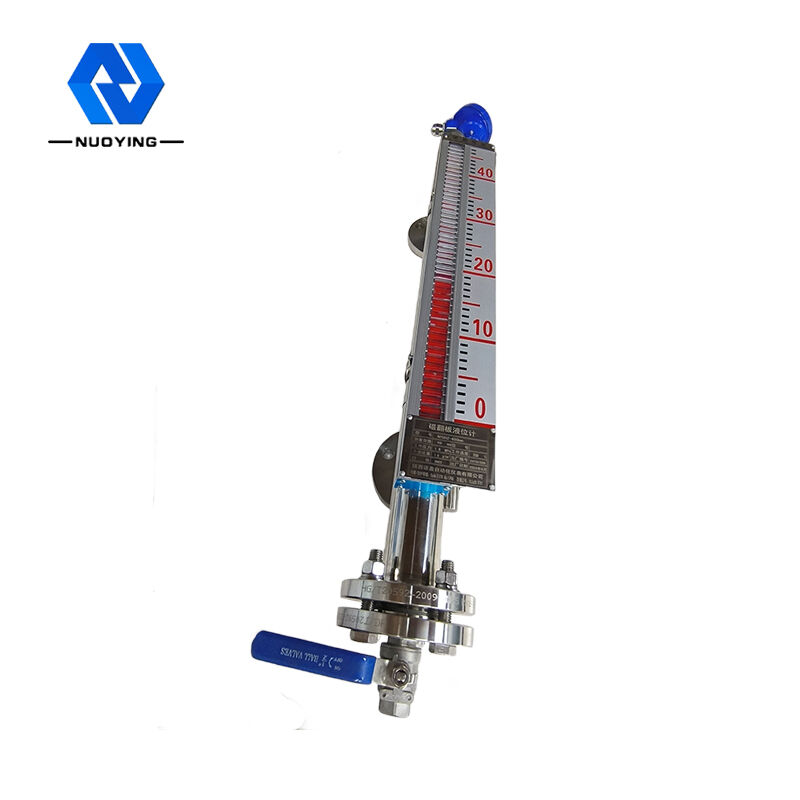

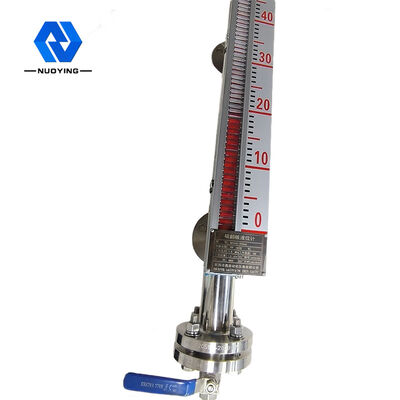

Medidor nivelado descontado NYUHZ da aleta magnética líquida de 20mA
Princípio de funcionamento nivelado do medidor da aleta magnética de NYUHZ
O medidor nivelado da aleta magnética pode ser usado em várias torres, tanques, tanques, embarcações e caldeiras esféricas e o outro equipamento para a detecção nivelada média. O medidor nivelado da aleta magnética pode altamente ser selado, escape-prova e apropriado para a resistência da alta temperatura, da alta pressão e de corrosão.
O medidor nivelado da aleta magnética tem uma cavidade (chamada tubo de medição ou tubo do corpo principal) que guarde o flutuador, e a cavidade é conectada à embarcação através de uma flange ou da outra conexão apropriada. A câmara é conectada à embarcação por flanges ou por outras conexões apropriadas para formar um enlace. De acordo com o princípio do dispositivo de conexão, porque o nível líquido nas mudanças da embarcação para cima e para baixo, o nível líquido na câmara está à mesma altura que o nível líquido na embarcação. O nível líquido dentro da câmara está à mesma altura, assim que conduz o flutuador dentro da câmara para mover-se para cima e para baixo, aumentando e caindo com o nível líquido dentro da embarcação. Neste tempo nós não podemos ver o nível líquido, assim que uma exposição magnética da coluna da aleta é instalada fora da cavidade. Quando o nível nas elevações e nas quedas medidas da embarcação, o flutuador magnético no tubo do corpo do medidor nivelado igualmente aumenta e quedas, e o ímã permanente dentro do flutuador está transferido ao indicador de coluna magnético da aleta através do acoplamento magnético, conduzindo a coluna vermelha e branca da aleta para lançar 180° quando o nível líquido aumenta, as mudanças da coluna da aleta do branco ao vermelho, e quando o nível líquido cai, das mudanças da coluna da aleta do vermelho ao branco, e da junção vermelho-branca do indicador são as reais altura do nível líquido dentro da embarcação, assim conseguindo a clara indicação do nível líquido.
Característica de projeto nivelada do medidor da aleta magnética de NYUHZ
1. Operação simples da estrutura, a resistente e a segura, a estável.
2. A escala da exposição do campo é clara, atraente e fácil de ler.
3. Pode medir e indicar o nível de líquido corrosivo, inflamável, tóxico, de alta temperatura, agitado e poluído.
4. Uma variedade de formulários da instalação, uma variedade de formulários da conexão podem ser selecionados.
5. A amplitude da pressão do projeto é do vácuo completo a 10MPa.
6. Variação da temperatura -160~+450℃ do projeto.
7. O projeto profissional para a pressão e a temperatura especiais está disponível.
Do medidor nivelado magnético da aleta de NYUHZ parâmetros técnicos
Aplicação típica | Medida nivelada líquida |
Formulário da instalação | Lado-montado, parte-montado |
Material do corpo principal | 304.316 |
Escala de medição | 0~6m |
Precisão de medição | ±3mm, ±5mm, ±10mm, ±20mm (opcionais) |
Densidade média | ³ de ≥0.425g/cm |
Diferença da densidade | ³ de ≥0.1g/cm |
Viscosidade média | ≤0.4Pa.S |
Saída do controle | 220VAC, 1A |
Saída do inversor | 4… 20mA (fonte power24VDC) |
Temperatura do processo | -50~+350℃ |
Pressão do processo | -0.1~+16MPa |
Conexão do processo | Flange (opcional) |
Definição | ±1mm |
Nível da proteção | IP65, IP67, IP68 (opcionais) |
Categoria à prova de explosões | Exia II CT6 GA, Exd II CT6 Gb |
Campo nivelado da aplicação do medidor da aleta magnética de NYUHZ
O calibre nivelado líquido da aleta magnética é apropriado para a exposição nivelada líquida no produto químico, no petróleo e nos outros recipientes do equipamento industrial. O calibre de nível líquido magnético da aleta pode adicionalmente ser instalado com um calibre nivelado líquido e um interruptor nivelado líquido para a transmissão remota do sinal. A bola de flutuador é projetada com processos especiais tais como a alta temperatura, a alta pressão e a baixa densidade, e a seleção de materiais diferentes tais como o titânio, o 316L, e o PTFE pode assegurar o produto. Apropriado para algumas necessidades niveladas líquidas da medida de campo. Presentemente, o calibre nivelado líquido da aleta magnética foi amplamente utilizado na medida nivelada líquida e no controle no petróleo, no produto químico, na metalurgia, na energia elétrica, no alimento, em farmacêutico, fabricação de papel e outras indústrias.
