Detalhes do produto:
|
| Aplicação típica: | medida nivelada líquida | Escala da medida: | 0 〜 6m |
|---|---|---|---|
| Precisão de medição: | ±3mm,±5mm | Densidade média: | ≥0,425g/cm3 |
| Diferença de densidade: | ≥0,1 g/cm3 | Viscosidade média: | ≤0.4Pa.S |
| Saída do controle: | 220VAC, 1A | Saída da transmissão: | 4~20mA (fonte de alimentação 24VDC) |
| Realçar: | Transmissor nivelado do flutuador magnético da placa,sensor nivelado do flutuador magnético de 6m,Tipo magnético transmissor do flutuador da flange do nível |
||

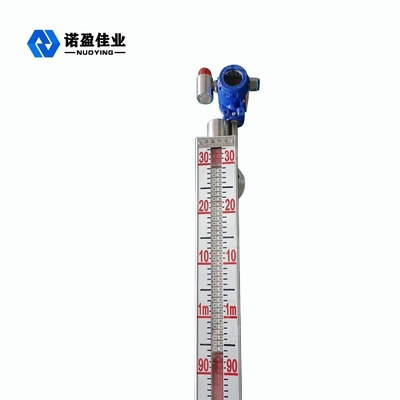

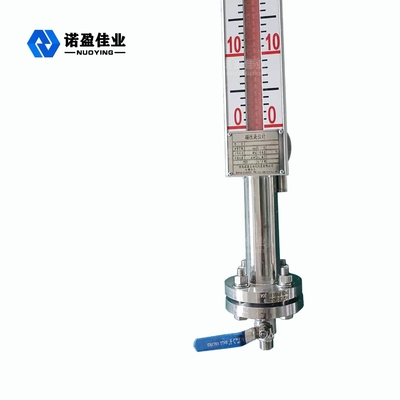

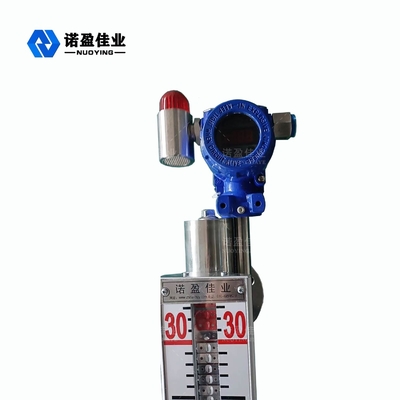

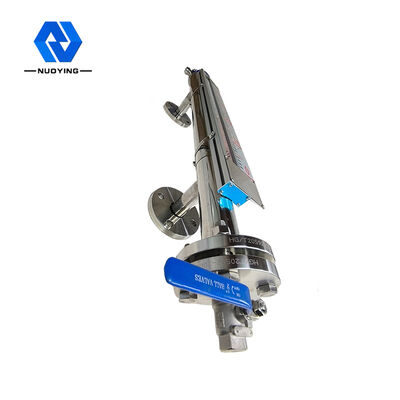

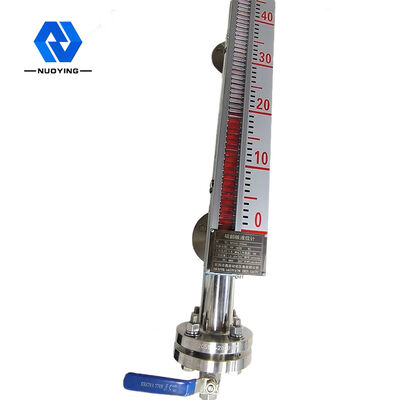

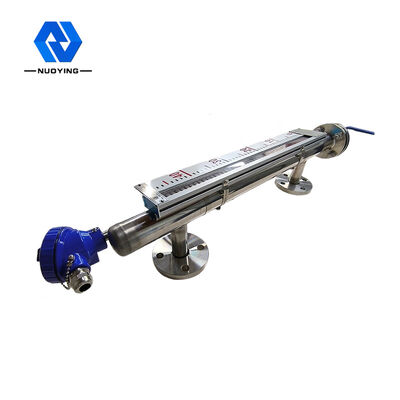

A instalação nivelada magnética da flange do transmissor 6m da placa atraente de NYUHZ
Princípio de funcionamento nivelado magnético do transmissor da placa de NYUHZ
O medidor magnético tem uma câmara que contenha uma bola de flutuação, e a cavidade é conectada pela flange ou pela outra conexão apropriada ao recipiente. De acordo com o princípio dos conectores, com a mudança do nível líquido no recipiente, o nível líquido na cavidade é como o mesmos que o nível líquido no recipiente, assim que a bola de flutuação na câmara é conduzida para cima e para baixo, com a elevação e a queda do nível líquido no recipiente. Neste momento, nós não podemos ver o nível líquido, assim que nós temos uma exposição magnética da aleta da coluna na parte externa da cavidade.

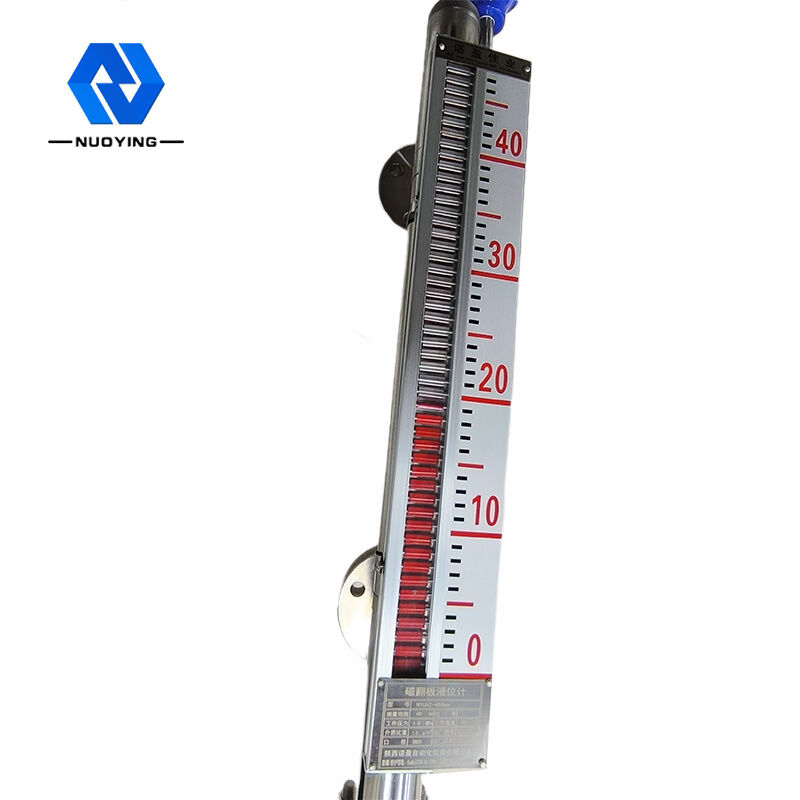

Entre o líquido de naufrágio da bola de flutuação e a parte de flutuação instalou o aço magnético permanente na junção, quando o nível líquido nas elevações e nas quedas medidas do recipiente, faz assim o flutuador magnético no tubo líquido do corpo do calibre nivelado. O aço magnético permanente no flutuador é transmitido ao indicador de coluna magnético pelo acoplamento magnético, conduzindo os rolos vermelhos e brancos para lançar o ° 180. Quando o nível líquido aumentar, as mudanças da coluna da aleta do branco ao vermelho, e quando as gotas do nível líquido, itis o oposto. A junção vermelha e branca do indicador está a uma altura real do nível líquido dentro do recipiente, assim realizando a clara indicação do nível líquido.
Parâmetro técnico do transmissor nivelado magnético da placa de NYUHZ
| Aplicação típica | medida nivelada líquida |
| Escala da medida | 0~6m |
| Precisão de medição | ±3mm, ±5mm (opcionais) |
| Densidade média | ≥0.425g/cm3 |
| Diferença da densidade | ≥0,1g/cm3 |
| Viscosidade média | ≤0.4Pa.S |
| Saída do controle | 220VAC, 1A |
| Saída da transmissão | 4~20mA (fonte de alimentação 24VDC) |
| Temperatura do processo | -50 ~ °C 350 |
| Pressão do processo | -0,1~ +16MPa |
| Taxa da diferenciação | ±lmm |
| Conexão do processo | Flange (opcional) |
| Categoria da proteção | IP67 |
| Categoria à prova de explosões: | Exia IICT6 GA (opcional) |
Nota do ※: Os produtos podem ser personalizados de acordo com as exigências específicas dos usuários!
Características de projeto niveladas magnéticas do transmissor da placa de NYUHZ
◎Operação simples da estrutura, a contínua e a segura, a estável.
◎A escala da exposição da cena é fácil de ler claro, atraente.
◎Níveis líquidos que podem ser medidos e indicado para ser corrosivos, inflamáveis, tóxicos, de alta temperatura, agitados e ser contaminados.
◎Os formulários múltiplos da instalação, formulários múltiplos da conexão podem ser opcionais.
◎Amplitude da pressão do projeto do vácuo completo a MPa 10.
◎〜 +450 °C. da temperatura range-160 do projeto.
◎Projeto profissional para a pressão e a temperatura especiais.
Exigência nivelada magnética da instalação do transmissor da placa de NYUHZ
Campo nivelado magnético da aplicação do transmissor da placa de NYUHZ
O calibre nivelado da aleta magnética pode ser usado para a detecção nivelada média de várias torres, de tanques, de sulco, de recipientes esféricos e de caldeiras. O calibre nivelado da aleta magnética pode conseguir a selagem, o anti-escapamento e apropriado altos para ocasiões de alta temperatura, de alta pressão, resistentes à corrosão.
