Detalhes do produto:
|
Escala de medição: | 0~6m | Material: | 304,316L (opcional) |
---|---|---|---|
Conexão do processo: | A instalação da flange (opcional) | Categoria da proteção: | Instrumento IP67 da exposição, IP67 |
Temperatura de funcionamento: | -40~130℃, - 50~350℃ | Pressão do processo: | Pressão atmosférica, 0-16MPa |
Categoria à prova de explosões: | Exia IICT6 (opcional) | Taxa da diferenciação: | ±lmm |
Realçar: | Transmissor de nível magnético de placa,transmissor de nível magnético 6m,indicador de nível flutuante magnético 220VAC 1A |

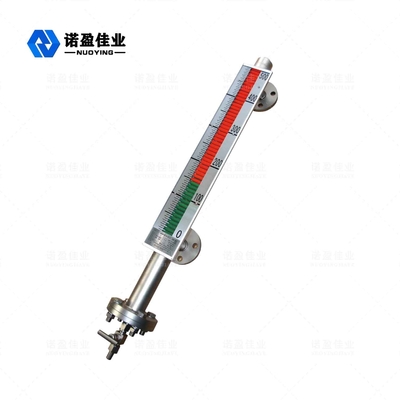

Medidor de Nível de Placa Magnética
Placa MagnéticaNível MetroOperativo Princípio
O medidor de nível de placa magnética pode ser usado para a detecção de nível médio de líquido de todos os tipos de torres, tanques, recipientes esféricos e caldeiras e assim por diante.O medidor de nível magnético da placa flip pode ser usado para alta vedação, prevenção de vazamento e alta temperatura, alta pressão e resistência à corrosão.
O magnetômetro possui uma câmara (chamada de tubo de medição ou tubo de corpo) que contém uma esfera flutuante, e a cavidade é conectada ao recipiente por flange ou outra conexão adequada.De acordo com o princípio dos conectores, com a mudança do nível de líquido no recipiente, o nível de líquido na cavidade é o mesmo que o nível de líquido no recipiente, de modo que a esfera flutuante na câmara é impulsionada para cima e para baixo e para cima e para baixo com a subida e descida do nível do líquido no recipiente.Neste ponto, não podemos ver o nível do líquido, então temos uma coluna magnética flip display do lado de fora da cavidade.
O aço magnético permanente é instalado na junção entre o líquido de afundamento da bola flutuante e a parte flutuante, e quando o nível do líquido no recipiente medido sobe e desce, o mesmo acontece com o flutuador magnético no tubo do corpo do medidor de nível de líquido.O aço magnético permanente no flutuador é transmitido ao indicador da coluna magnética por acoplamento magnético, acionando os rolos vermelho e branco para girar 180°.Quando o nível do líquido aumenta, a coluna giratória muda de branco para vermelho e, quando o nível do líquido diminui, a coluna giratória muda de vermelho para branco.A junção vermelha e branca do indicador é a altura real do nível do líquido dentro do recipiente, realizando assim uma indicação clara do nível do líquido.
Placa MagnéticaNívelMetroParâmetro técnico
Faixa de medição | 0〜6m |
Precisão de medição | ± 3 mm |
Densidade média | 0,425g/cm3 |
Diferença de densidade | 0,1 g/cm3 |
Viscosidade média | W 0,4Pa.S |
Saída de controle | 220VAC, 1A |
Saída de transmissão | 4~20mA (fonte de alimentação 24VDC) |
Temperatura do processo | -50 ~ 350°C |
Pressão do processo | 0~ 16MPa |
Taxa de diferenciação | ±lmm |
Conexão do processo | Instalação do flange (opcional) |
Grau de proteção | IP67 |
Grau à prova de explosão: | Exia IICT6 (opcional) |
※ Observação:Produtospode serpersonalizado de acordo comaorequisitos específicosdoComercial!
Placa Magnética Nível MetroCaracterísticas de design
◎Estrutura simples, operação sólida e confiável, estável
◎A escala de exibição da cena é clara, atraente e fácil de ler.
◎Níveis de líquidos que podem ser medidos e indicados como corrosivos, inflamáveis, tóxicos, de alta temperatura, agitados e contaminados

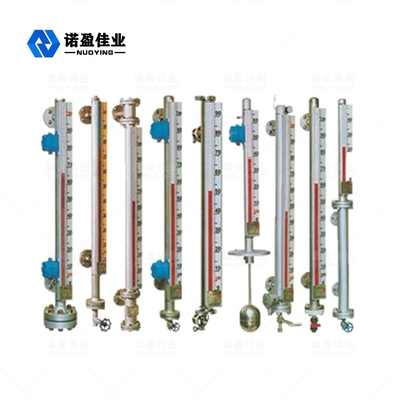

◎Vários formulários de instalação, vários formulários de conexão podem ser selecionados
◎Faixa de pressão de projeto de vácuo total a 10 MPA.
◎Faixa de temperatura do projeto-160 〜450 °C.
◎Design profissional para pressão e temperatura especiais.
Placa MagnéticaNívelRequisito de instalação do medidor

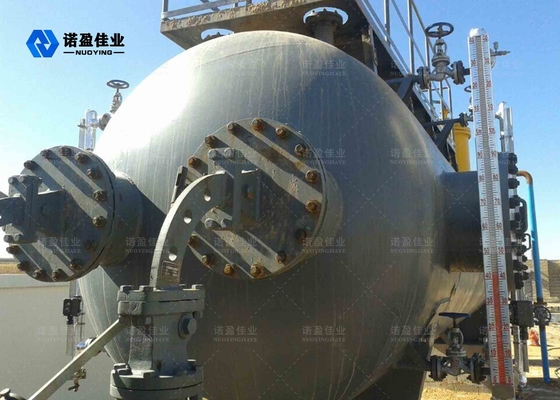

Placa MagnéticaNívelCampo de Aplicação do Medidor

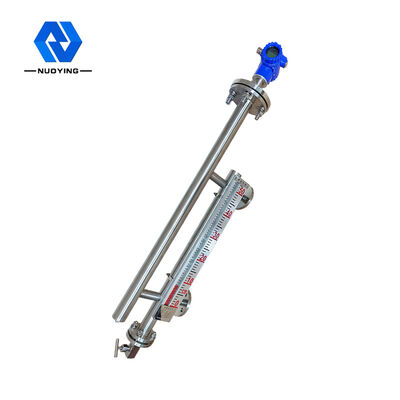

O medidor de nível de placa magnética é adequado para exibição de nível de líquido em recipientes de produtos químicos, petróleo e outros equipamentos industriais.O medidor de nível de líquido de placa magnética pode ser adicionado para instalar o medidor de nível de líquido, o nível de líquido pode ser aberto e desligado para continuar a transmissão remota de sinal, a bola flutuante adota o design especial de artesanato, como alta temperatura, alta pressão, baixa densidade e a escolha de diferentes materiais, como titânio, PTFE 316L, etc. Para garantir que o produto seja adequado para qualquer nível de requisitos de medição de campo.Atualmente, o magnetômetro tem sido amplamente utilizado em indústrias de petróleo, química, metalúrgica, energia, alimentos, farmacêutica, fabricação de papel e outras de medição e controle de nível de líquido.
