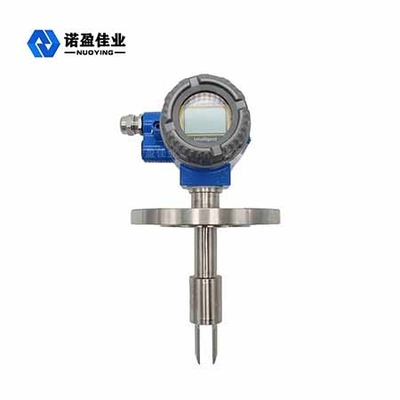

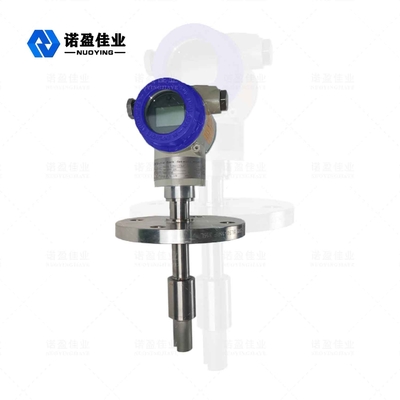

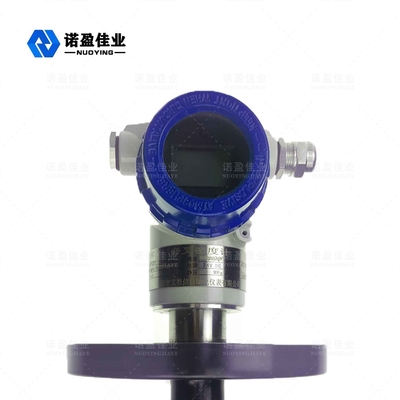

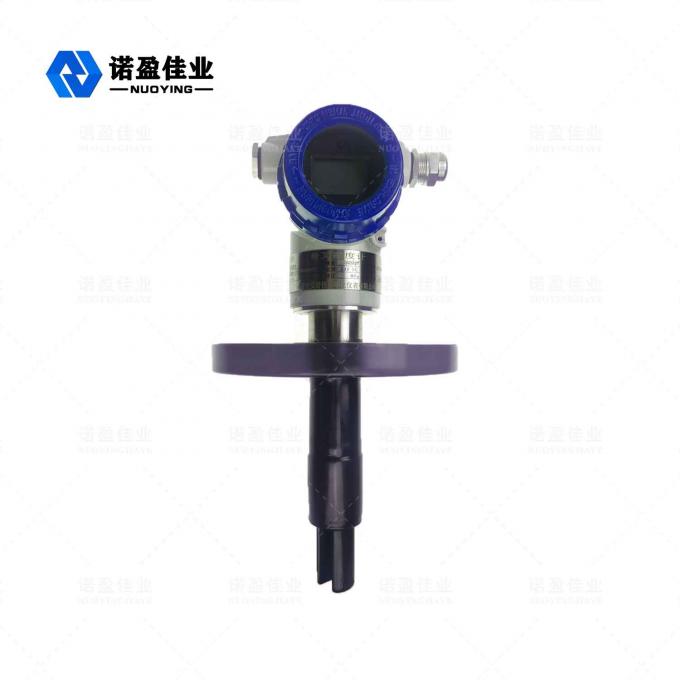

Medidor de Densidade de Garfo NYYC para Aplicações de Mistura de Mídia Viscosa e de Baixa Condutividade
Densitômetro de Garfo de Afinação NYDE-CR
Parâmetros do Produto

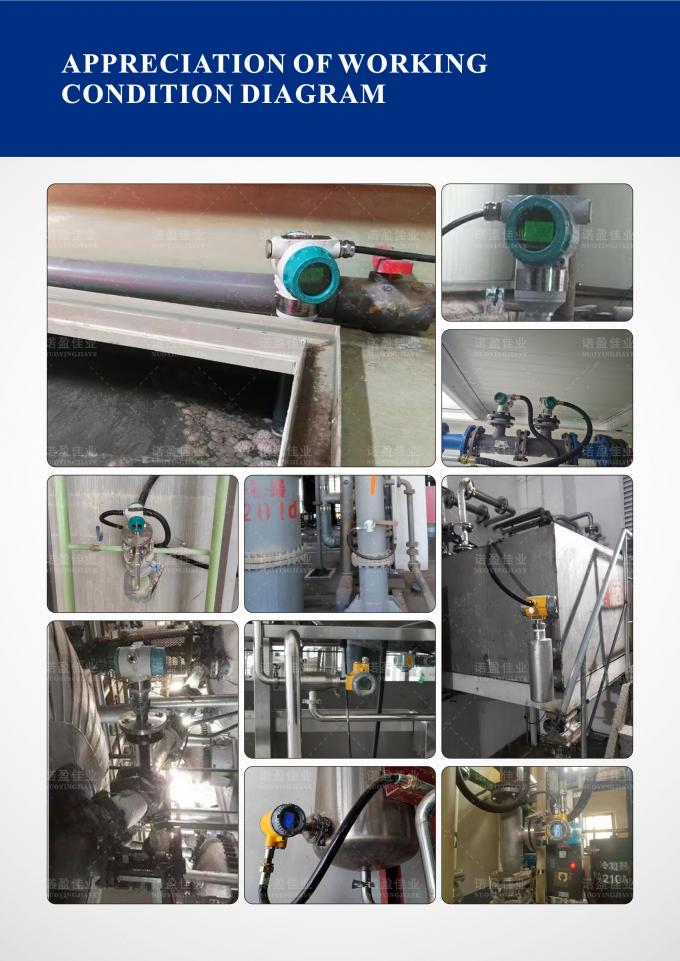

Aplicação típica
Medição de densidade em tanques e tubulações
Faixa de Medição
0,5~2,5g/cc (500–2500kg/m³)
Fonte de alimentação
24VCC
Temperatura de operação
-50~+200℃
Material da junta
316L, aço inoxidável, Hastelloy
Pressão máxima de trabalho
207 bar (3000 psi)
Conexão do processo
ANSI 150 a 1500 RF, DN 50 PN16
Descrição dos Produtos
Descrição dos Produtos
Princípio de Funcionamento do Densitômetro de Garfo de Afinação NYDE-CR

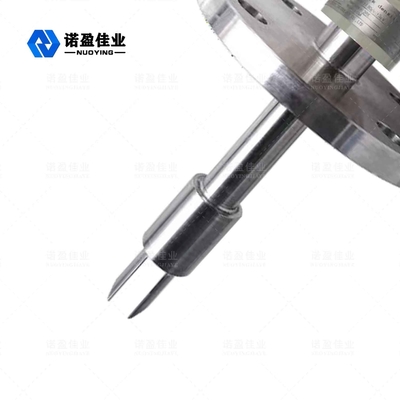

O sensor funciona com base no princípio da vibração do componente, sendo o componente a parte do garfo de afinação imersa no líquido medido. A parte do garfo de afinação detecta as vibrações através de um dispositivo piezoelétrico intrínseco fixado na extremidade inferior do corpo do garfo. A frequência de vibração é detectada por um dispositivo piezoelétrico secundário fixado na outra extremidade do garfo, e então o sinal é amplificado por um circuito no topo. A densidade do líquido e a frequência de vibração quando o líquido medido flui estão intimamente relacionadas, e quando a densidade do líquido medido muda, a frequência de vibração quando o líquido flui também muda. Através da equação D=Ko+KIT+KETz, a densidade do líquido medido pode ser calculada com precisão. D = densidade do meio medido sem calibração (kg/m³) T = frequência de vibração (μs). Ko, Ki, K2 = constantes No processo de detecção de densidade, o densitômetro plug-in NYYC-MD pode compensar automaticamente o efeito da temperatura na densidade do meio medido (D), e a pressão não tem efeito significativo na densidade.
Característica de Design do Interruptor de Capacitor RF NYDR
1. Adequado para tanques, tubulações, medição de densidade de mídia em fluxo ou estacionária. Adequado para medir mídia de alta temperatura, baixa temperatura, alta viscosidade contendo impurezas. 2. Dispositivo de conversão eletrônica baseado em microprocessador, integrando processamento de sinal, cálculo e funções de diagnóstico. 3. Medição online contínua da densidade e temperatura do líquido, alta precisão, mais seguro e confiável, pode ser usado diretamente para controle do processo de produção. 4. Pode se comunicar diretamente com o PC através da interface RS485, e os usuários podem realizar diretamente a configuração de nós online, diagnóstico de falhas e registro de dados nele. 5. Ao medir a densidade e a temperatura, a densidade básica, a porcentagem de concentração, a porcentagem de massa, a porcentagem de volume e outros parâmetros podem ser calculados. 6. Excelente estrutura de proteção contra sobrepressão, estabilidade de temperatura superior, vedação totalmente soldada, design robusto e confiável. 7. Fácil de instalar e usar, insira no líquido para exibir a leitura. 8. Manutenção simplificada, sem limpeza regular. 9. Calibração sem fonte de referência padrão, sem calibração laboratorial, sem interrupção do processo. 10. Intrinsecamente seguro para locais perigosos, higiênico para locais de produção de alimentos.
