Transmissor de Pressão Diferencial - Medição Precisa de Fluxo e Nível

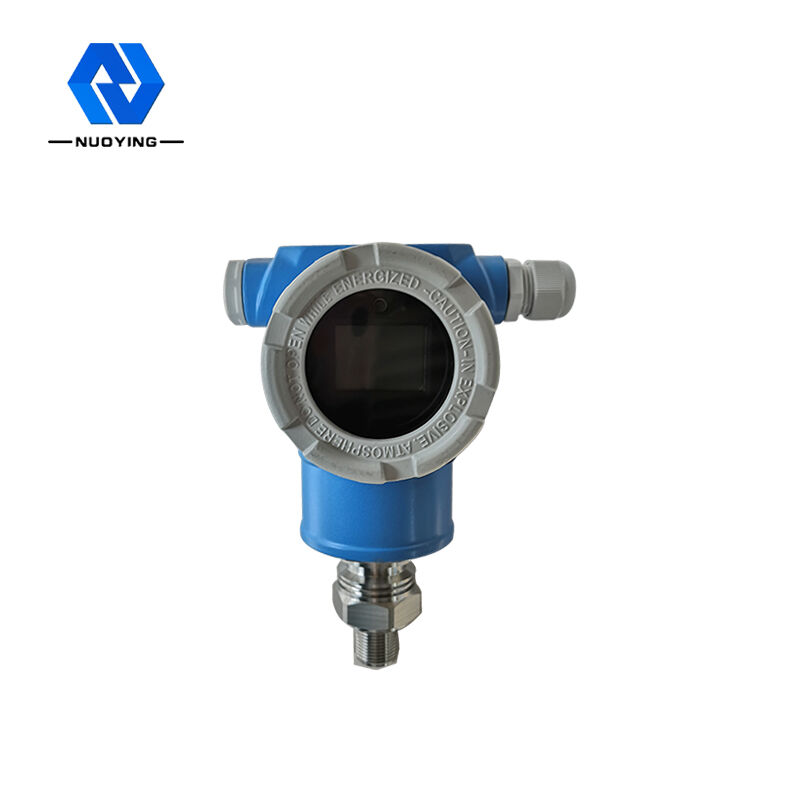

Saída estável e transmissor de pressão de alta sensibilidade NY3051

Princípio de funcionamento do transmissor de pressão

Os transmissores de pressão de silício difuso da série NY3051 usam chips importados, uma nova geração de sensores de pressão produzidos após cuidadoso projeto estrutural, processamento e montagem de sinal e testes em estrita conformidade com os padrões nacionais. Esta série de produtos possui saída estável, alta sensibilidade e precisão, e também possui boas características de temperatura e forte capacidade anti-interferência

A série NY3051 é feita do efeito de resistência à pressão de semicondutores e tecnologia de micro-máquina, na direção específica do cristal do wafer de silício de cristal único, usando tecnologia de fotogravação, difusão e outros processos de semicondutores para fazer uma ponte de Wheatstone para formar um diafragma sensível, quando submetido à força externa, ocorre uma ligeira mudança, a resistividade muda e a resistência do braço da ponte muda (um par fica maior e o outro fica menor) na saída do sinal de tensão de excitação, por meio de compensação de temperatura do computador, ajuste de resistência a laser, amplificação de sinal e outros métodos de processamento e testes rigorosos de montagem, calibração e outros processos para produzir um transmissor de pressão com um sinal de saída padrão.

Recurso de design deTransmissor de Pressão

◎A saída é estável, a sensibilidade é alta, a influência de interferência e ruído e outros fatores são relativamente pequenas, o custo correspondente do circuito amplificador é reduzido e a resolução é bastante melhorada.
◎O circuito integrado V/I dedicado possui poucos dispositivos periféricos, alta confiabilidade, manutenção simples e fácil, tamanho pequeno, peso leve e instalação e depuração extremamente convenientes.
◎Concha fundida em liga de alumínio, isolamento de três terminais, camada de proteção contra spray eletrostático, resistente e durável.
◎Transmissão de sinal de dois fios DC de 4-20mA, forte capacidade anti-interferência e longa distância de transmissão.

◎LED, LCD, ponteiro, três tipos de cabeças indicadoras, leitura no local é muito conveniente. Eles podem ser usados ​​para medir meios viscosos, cristalinos e corrosivos.
◎O transmissor de pressão de silício por difusão é usado em campos perigosos e explosivos. O produto possui características de baixa corrente, baixa tensão e baixo consumo de energia. É um produto à prova de explosão intrinsecamente seguro e está equipado com um certificado à prova de explosão.
◎Usando material de aço inoxidável e estrutura de proteção especial, e uma série de medidas de proteção, como proteção contra raios, anti-interferência, anti-sobretensão e sobrecorrente do circuito amplificador, melhora a capacidade de vedação confiável, anti-corrosão e ambiente de trabalho anti-severo, e é completamente adequado para necessidades gerais de medição e controle de locais industriais.

Parâmetros Técnicos do Transmissor de Pressão

※Nota:O produto pode ser personalizado de acordo com os requisitos específicos dos usuários.
