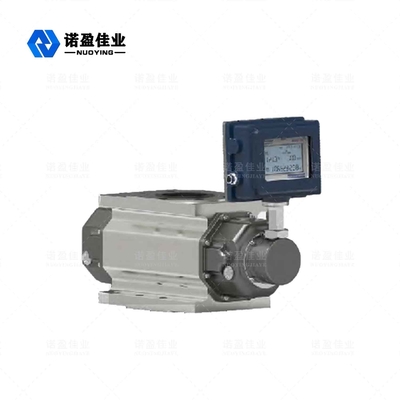

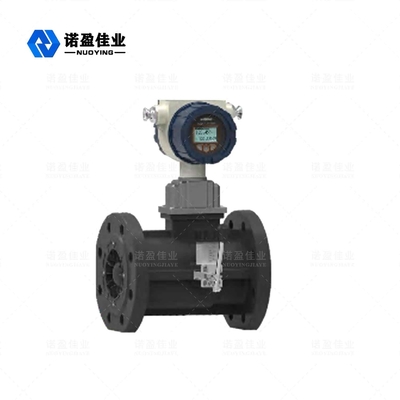

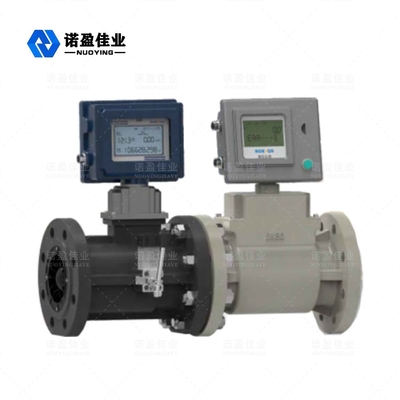

O medidor de caudal da série NY400Q é um sensor de temperatura, pressão, caudal e Totalista de fluxo desenvolvido por si próprio, que absorveu a tecnologia avançada de fluxo O programa de investigação e desenvolvimento tecnológico da Comissão Europeia (CEDEFOP) A produção de instrumentos de medição de precisão de gases de alta precisão e alta fiabilidade, com excelentes desempenho de medição de baixa e alta pressão, múltiplos métodos de saída de sinal e

baixa sensibilidade às perturbações dos fluidos, amplamente utilizada no gás natural, carbono-gás, gás liquefeito,medição de gás de hidrocarbonetos leves e de outros gases.

Este produto foi aprovado pela inspecção nacional da qualidade do produto à prova de explosão Departamento de acordo com a norma GB3836.2000 Equipamento elétrico para ambiente de gases explosivos

Parte1: Requisitos gerais", GB3836.2-2000 "Equipamento elétrico para ambiente de gases explosivos

Parte 2: ignífugo "d" e GB3836.4-2000 "Equipamento elétrico para gás explosivo" Ambiente Parte 4: Tipo "i" intrinsecamente seguro As marcas à prova de explosão são ExdIIBT6 (tipo à prova de chama), ExiaIICT6 (tipo intrinsecamente seguro). adequado para locais perigosos das zonas 0 (apenas intrinsecamente seguros) 1 e 2 que contenham explosivos Misturas de gases dos grupos de temperatura IIA, IIB e IIC T1 a T4.

2Características

Turbina de liga de alta qualidade, com maior fluxo constante e resistência à corrosão Rolamentos especiais importados de alta qualidade com longa vida útil

A câmara de medição está isolada da câmara de ventilação para assegurar a segurança do Instrumentos Pode detectar a temperatura, a pressão e o fluxo do gás a medir e pode O fluxo é automaticamente rastreado e compensado, e o volume acumulado de gás é exibido no Os valores de temperatura e de pressão podem ser definidos em função da temperatura e da pressão. Verificado em tempo real

Ampla gama de caudais (Qmax/Qmin≥20:1), boa repetibilidade, alta precisão (até classe 1.0), pequeno

Perda de pressão, baixo caudal inicial, até 0,6 m3/h

Correção não linear em vários pontos do coeficiente do medidor inteligente

Sensores de pressão e temperatura integrados, alto desempenho de segurança, estrutura compacta e

Bela aparência

O instrumento tem funções de protecção e de protecção contra explosões, a marcação à prova de explosão é:

ExdIIBT6, ExiaIICT6, e o nível de proteção é IP65

O sistema funciona com baixo consumo de energia, uma bateria de lítio 3.2V10AH pode ser usada

Continuamente durante mais de 3 anos

O coeficiente do medidor e o valor do caudal acumulado não serão perdidos durante dez anos após a energia

falha

3Princípio de funcionamento

Quando o fluido flui para o medidor de caudal, ele é retificado e acelerado sob a ação de

O sistema de regulação de pressão da turbina é um sistema de regulação de pressão que permite a regulação de pressão da turbina através de um rectificador especial integrado na entrada de ar.

A turbina gera um binário de rotação neste momento.

O torque de atrito e o torque de resistência do fluido, a turbina começa a girar.

A velocidade angular da rotação da turbina é proporcional ao fluxo de volume do fluido.

princípio da indução eletromagnética, um sinal de pulso proporcional ao fluxo de volume do fluido é

O sinal é amplificado, filtrado e transformado num cálculo de fluxo inteligente, juntamente com a temperatura e a pressão.

sinais de sensores A unidade de micro-processamento do instrumento realiza um processamento aritmético, e

Mostra directamente o caudal de volume e a quantidade total de gás no ecrã LCD.
