Controle de posição de líquido, partículas e sólidos, especialmente para alta temperatura
Temperatura de funcionamento:
> +260C
Fornecimento de energia:
24VDC, 220VAC
Material de barra:
316, cerâmica (facultativo)
Ligação de procedimentos:
Fios, flanges (facultativo)
Saída de sinal:
4~20 mA,0~1000Hz,RS485 Modbus RTU
Comprimento da ponta de prova:
500 mm (customizável conforme necessário)
Pressão do processo:
0 a 2,0 MPa
Relais de saída:
saída duplo pólo, duplo lançamento (DPDT), 5A, 24VDC ou 5A,220VAC
Classe de protecção contra explosões:
IP67/ExialCT6 (facultativo)
Detalhes da embalagem:
40*30*30CM
Habilidade da fonte:
1000 pcs por mês
Descrição do produto

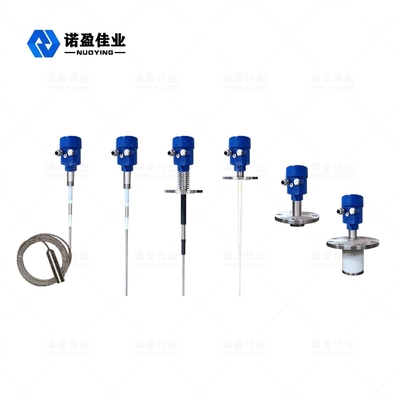

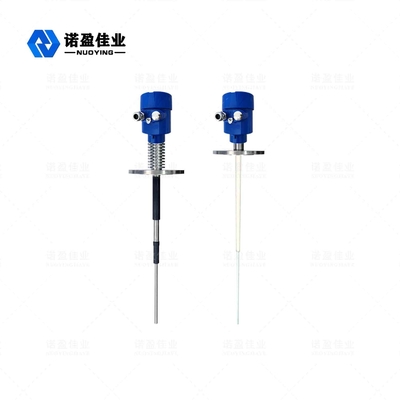

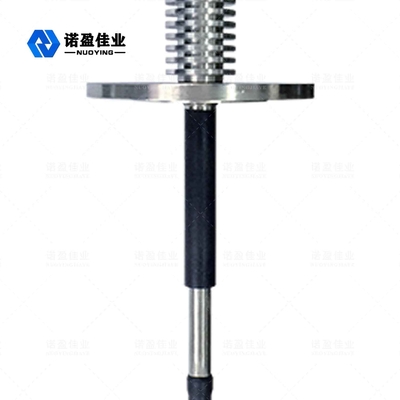

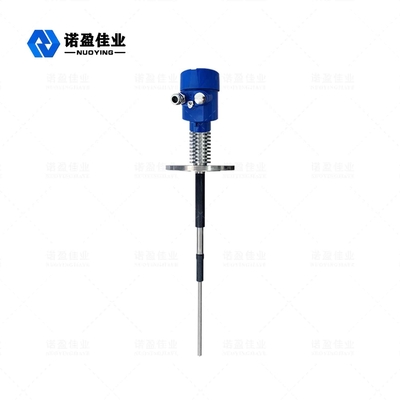

NYSP-L863 Comutador de nível estático à prova de explosão e anticorrosivo de alta temperatura
N.O.D.Interruptor de admissão de radiofrequência
Resumo
Parâmetros do produto
Aplicação típica
Controle do nível de líquido, pó, partículas e sólidos
Material da sonda
304, PTFE (facultativo)
Fornecimento de energia
24VDC, 220VAC (facultativo)
Temperatura de funcionamento
> 260°C
Materiais conjuntos
316L, aço inoxidável, Hastelloy
Pressão de trabalho
0 a 2,0 MPa
Conexão de processo
Fio, flange (facultativo)
Descrição dos produtos
NYSP-L863 Princípio de funcionamento do interruptor de nível de entrada de RF
O princípio de funcionamento dos interruptores de nível de condutividade de radiofrequência baseia-se na tecnologia de capacitância de radiofrequência (RF).
Aplica-se uma radiofrequência à sonda e a influência causada pelo ambiente circundante é determinada por análise contínua.Porque todos os materiais têm uma constante dielétrica e sua condutividade é diferente do ar., a impedância total refletida pelo pequeno deslocamento de capacidade muda quando a sonda está em contato com o material.Porque a sonda energizada e a parede do vaso constituem as duas placas de pólo do condensador, o isolante da sonda e o ar circundante tornam-se materiais dielétricos, e o efeito capacitivo é reforçado quando o ar (cuja constante dielétrica é 1.0) é substituído por qualquer outro material (constante dielétrica > 1)Assim, a impedância da aplicação é alterada, isto é, a mudança no valor da capacitância causa uma mudança na impedância.Este efeito é medido pelo circuito e, em seguida, comparado com o quadro de referência de referência estabelecido pela configuração de sensibilidade (circuito)A definição correta da sensibilidade do interruptor de nível de admissão de RF afeta a alteração correta da saída do sensor.O circuito Nul1-KoTeTM da sonda permite que o circuito de medição ignore a acumulação de material na sonda que, de outra forma, causaria uma falha de sensibilidadeO circuito Nul1-KoTeTM é excitado com o mesmo potencial de radiofrequência aplicado à sonda de detecção.O circuito Nul1-KoTeTM isola o fluxo de corrente que normalmente flui da sonda energizada através do material empilhado até à parede do recipienteDesta forma, o material em torno da sonda energizada é medido, não o material empilhado.
