Controle de posição líquido, pó, partículas, sólido
Temperatura de funcionamento:
-184~+260C
Fornecimento de energia:
24VDC, 220VAC
Material de barra:
304+PTFE (facultativo)
Ligação de procedimentos:
Fios, flanges (facultativo)
Saída de sinal:
4~20 mA,0~1000Hz,RS485 Modbus RTU
Comprimento da ponta de prova:
500 mm (customizável conforme necessário)
Pressão do processo:
0 a 2,0 MPa
Relais de saída:
saída duplo pólo, duplo lançamento (DPDT), 5A, 24VDC ou 5A,220VAC
Classe de protecção contra explosões:
IP67/ExialCT6 (facultativo)
Detalhes da embalagem:
40*30*30CM
Habilidade da fonte:
1000 pcs por mês
Descrição do produto

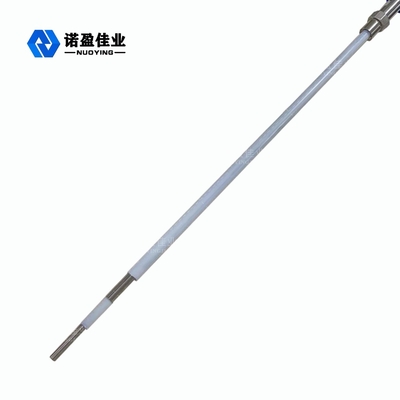

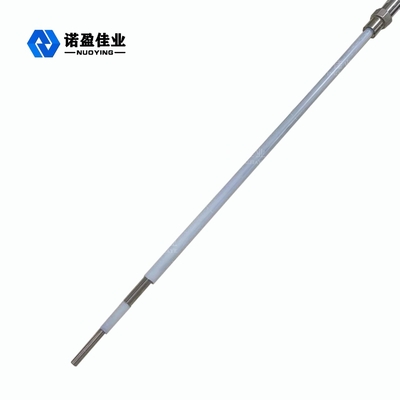

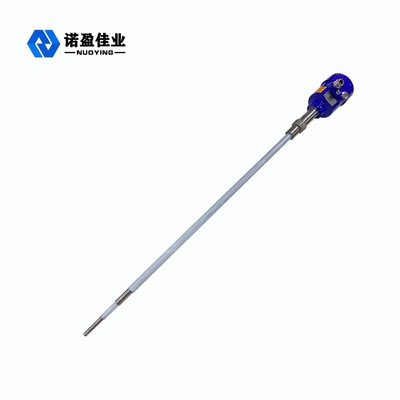

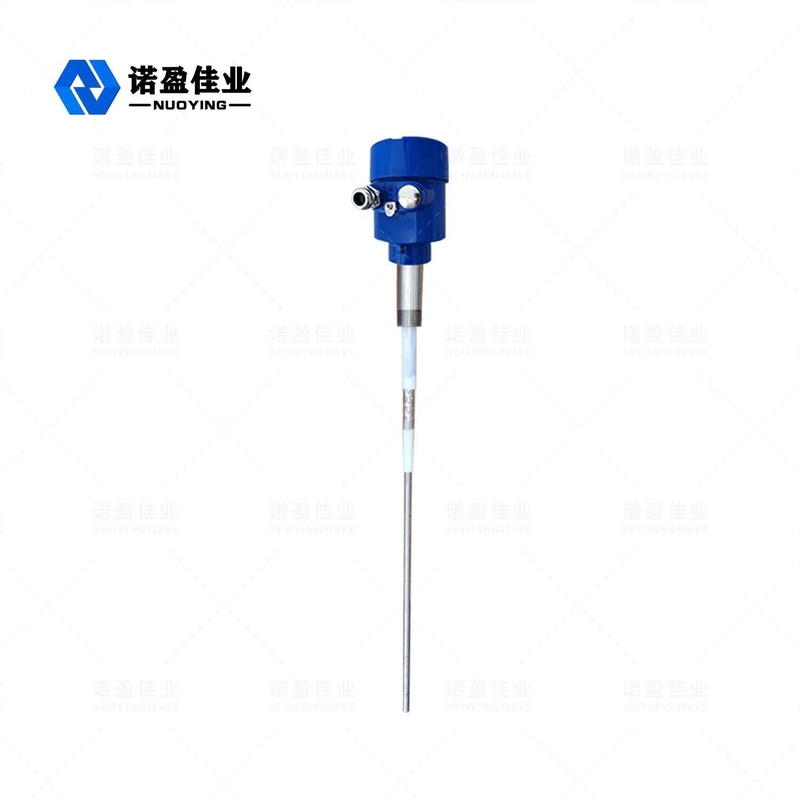

NUOYING Sensor de Nível de Materiais de Pó Líquido NYSP-L862 Rf
N.O.D.Interruptor de admissão de radiofrequência
Resumo
Parâmetros do produto
Aplicação típica
Controle do nível de líquido, pó, partículas e sólidos
Material da sonda
304
Fornecimento de energia
24VDC, 220VAC (facultativo)
Temperatura de funcionamento
-184~+260°C
Materiais conjuntos
316L, aço inoxidável, Hastelloy
Pressão de trabalho
0 a 2,0 MPa
Conexão de processo
Fios
Descrição dos produtos
NYSP-UK862 Princípio de funcionamento do interruptor de nível de entrada de RF
O princípio de funcionamento dos interruptores de nível de condutividade de radiofrequência baseia-se na tecnologia de capacitância de radiofrequência (RF). Aplica-se uma radiofrequência à sonda e a influência causada pelo ambiente circundante é determinada por análise contínua.Porque todos os materiais têm uma constante dielétrica e sua condutividade é diferente do ar., a impedância total refletida pelo pequeno deslocamento de capacidade muda quando a sonda está em contato com o material.Porque a sonda energizada e a parede do vaso constituem as duas placas de pólo do condensador, o isolante da sonda e o ar circundante tornam-se materiais dielétricos, e o efeito capacitivo é reforçado quando o ar (cuja constante dielétrica é 1.0) é substituído por qualquer outro material (constante dielétrica > 1)Assim, a impedância da aplicação é alterada, isto é, a mudança no valor da capacitância causa uma mudança na impedância.Este efeito é medido pelo circuito e, em seguida, comparado com o quadro de referência de referência estabelecido pela configuração de sensibilidade (circuito)A definição correta da sensibilidade do interruptor de nível de admissão de RF afeta a alteração correta da saída do sensor.O circuito Nul1-KoTeTM da sonda permite que o circuito de medição ignore o acúmulo de material no O circuito Nul1-KoTeTM é excitado com o mesmo potencial de radiofrequência aplicado à sonda de detecção.Uma vez que a corrente não pode fluir no mesmo potencial, o circuito Nul1-KoTeTM isola o fluxo de corrente que normalmente flui da sonda energizada através do material empilhado para a parede do vaso.Desta forma, o material ao redor da sonda energizada é medida, não o material empilhado.
NYSP-UK862 Característica de projeto do interruptor de nível de admissão de RF
1Versátil: pode ser usado em uma variedade de meios condutivos e não condutivos, como líquidos, materiais viscosos, partículas, pós e cinzas volantes. 2.Antiaderente: O circuito antiaderente patenteado elimina os falsos sinais causados pela adesão do material. 3.Sonda desmontável: não há ligação de cabo entre o controlador e a sonda, pelo que o controlador pode ser removido e substituído a qualquer momento sem afectar o material que entra ou sai. 4.Resistência a altas e baixas temperaturas: Adequado para ambientes de trabalho de -184°C a 280°C, sendo também disponível uma sonda cerâmica para temperaturas mais elevadas; 5.Forma de saída: saída de sinal de retransmissão de dupla faca, enquanto há uma luz de estado para indicar o estado de saída e há uma função de atraso de 0 a 30 segundos. 6Diagnóstico não inteligente: Após a ligação, o circuito do instrumento detecta automaticamente se o estado de funcionamento é normal.
NYSP-UK862 Interruptor de nível de admissão de RF Campo de aplicação
1Máquinas de fundição: detecção do nível de areia. 2Tratamento de águas ambientais: detecção do nível das águas residuais. 3. Máquinas hidráulicas: Detecção do nível do óleo lubrificante 4. Máquinas de construção: Detetar o nível de material do silo de cimento e do tanque de mistura. 5- Moinho de farinha: Detetar o nível de matéria da farinha e do trigo. 6- Fábrica de rações: detecte o nível de farinha de soja. 7Central de energia: detecção do nível de cinzas volantes. 8Fábrica de vidro: Detetar o nível de material de areia de quartzo e vidro quebrado. 9- Instalação química: detecção do nível líquido de poliéster, spandex, ácido, álcali e outros materiais químicos. 10.Instalação de caldeiras: Detetar o nível de água do tambor de vapor e de outros recipientes sob pressão. 11Outras ocasiões: Detecção de gás natural, sumo de frutas, ketchup, etc.
