Controle de posição líquido, pó, partículas, sólido
Temperatura de funcionamento:
-40 °C a + 130 °C
Fornecimento de energia:
24VDC, 220VAC
Material de barra:
304+PTFE (facultativo)
Ligação de procedimentos:
Fios, flanges (facultativo)
Saída de sinal:
4~20 mA,0~1000Hz,RS485 Modbus RTU

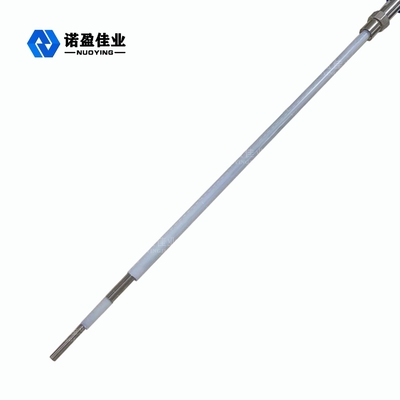

Comprimento da ponta de prova:
500 mm (customizável conforme necessário)
Pressão do processo:
< 2,0 MPa
Relais de saída:
saída duplo pólo, duplo lançamento (DPDT), 5A, 24VDC ou 5A,220VAC
Classe de protecção contra explosões:
IP67/ExialCT6 (facultativo)
Detalhes da embalagem:
40*30*30CM
Habilidade da fonte:
1000 pcs por mês
Descrição do produto

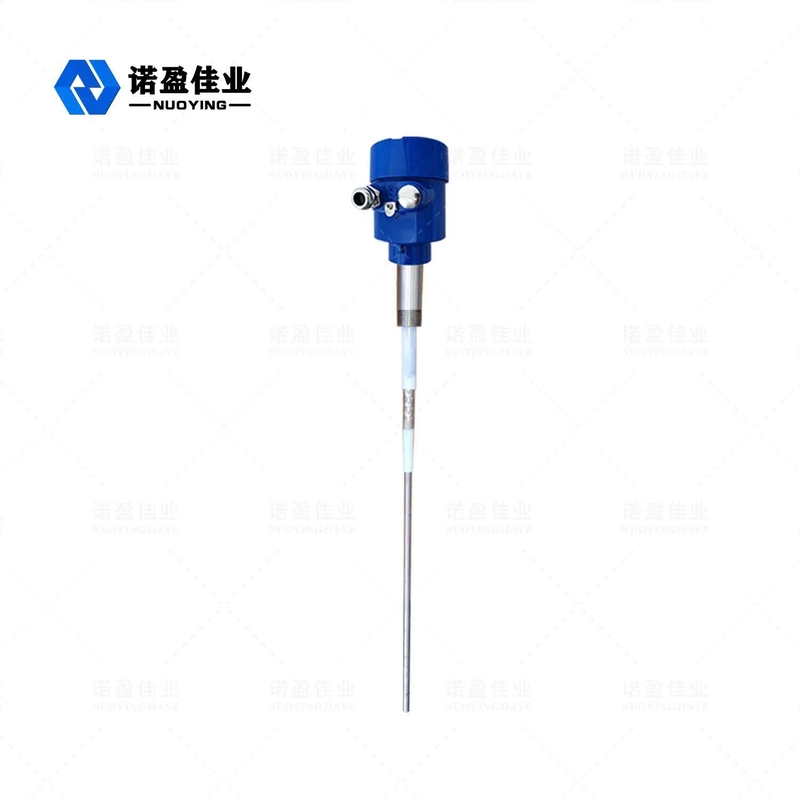

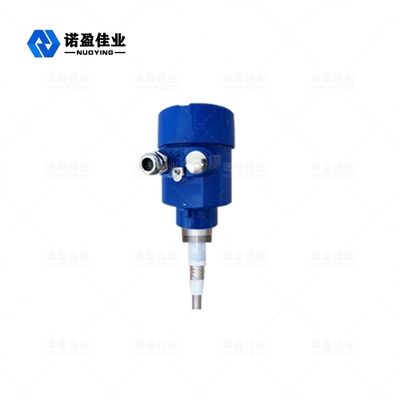

NUOYING Sensor de Nível de Material de Pó Líquido NYSP-L861 Rf
NYSP-861Interruptor de admissão de radiofrequência
Resumo
Descrição dos produtos
NYSP-L861 Princípio de funcionamento do interruptor de nível de entrada de RF
O princípio de funcionamento dos interruptores de nível de condutividade de radiofrequência baseia-se na tecnologia de capacitância de radiofrequência (RF).
Aplica-se uma radiofrequência à sonda e a influência causada pelo ambiente circundante é determinada por análise contínua.Porque todos os materiais têm uma constante dielétrica e sua condutividade é diferente do ar., a impedância total refletida pelo pequeno deslocamento de capacidade muda quando a sonda está em contato com o material.Porque a sonda energizada e a parede do vaso constituem as duas placas de pólo do condensador, o isolante da sonda e o ar circundante tornam-se materiais dielétricos, e o efeito capacitivo é reforçado quando o ar (cuja constante dielétrica é 1.0) é substituído por qualquer outro material (constante dielétrica > 1)Assim, a impedância da aplicação é alterada, isto é, a mudança no valor da capacitância causa uma mudança na impedância.Este efeito é medido pelo circuito e, em seguida, comparado com o quadro de referência de referência estabelecido pela configuração de sensibilidade (circuito)A definição correta da sensibilidade do interruptor de nível de admissão de RF afeta a alteração correta da saída do sensor.O circuito Nul1-KoTeTM da sonda permite que o circuito de medição ignore a acumulação de material na sonda que, de outra forma, causaria uma falha de sensibilidadeO circuito Nul1-KoTeTM é excitado com o mesmo potencial de radiofrequência aplicado à sonda de detecção.O circuito Nul1-KoTeTM isola o fluxo de corrente que normalmente flui da sonda energizada através do material empilhado até à parede do recipienteDesta forma, o material em torno da sonda energizada é medido, não o material empilhado.
Parâmetros do produto
Aplicação típica
Controle do nível de líquido, pó, partículas e sólidos
