Corpo de garfo: -40~+220°C; instrumento: -40~+80°C
Fornecimento de energia:
24VDC, 220VAC
Faixa de medição:
0.5 ~ 2,5 g/cc ((500 ~ 2500 kg/m3)
Pressão de trabalho máxima:
207 bar (3000 psi)
Ligação de procedimentos:
Fios, flanges (facultativo)
Saída de sinal:
4~20 mA,0~1000Hz,RS485 Modbus RTU
Detalhes da embalagem:
40*30*30CM
Habilidade da fonte:
1000 pcs por mês
Descrição do produto
Medidor de densidade de forquilha digital de ajuste A melhor escolha para medição precisa e densidade

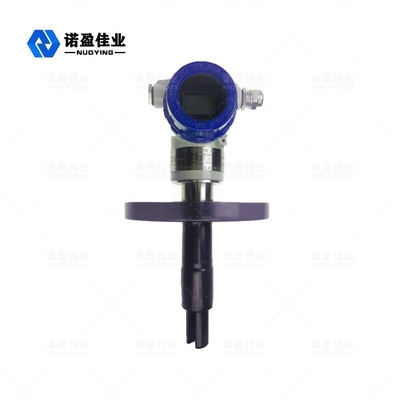

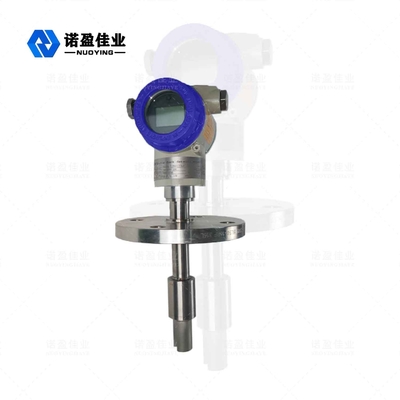

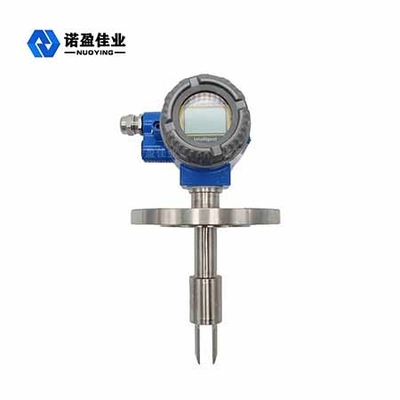

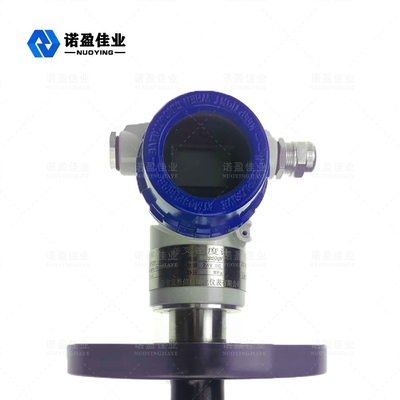

Densitômetro de diapasão NYDE-CR
Parâmetros do produto
Aplicação típica
Medição da densidade dos reservatórios e dos tubos
Faixa de medição
0.5~2.5g/cc ((500~2500kg/m3)
Fornecimento de energia
24VDC
Temperatura de funcionamento
-50~+200°C
Materiais conjuntos
316L, aço inoxidável, Hastelloy
Pressão máxima de funcionamento
207 bar (3000 psi)
Conexão de processo
ANSI 150 a 1500 RF, DN 50 PN16
Descrição dos produtos
Descrição dos produtos
Princípio de funcionamento do densitômetro do diapasão NYDE-CR

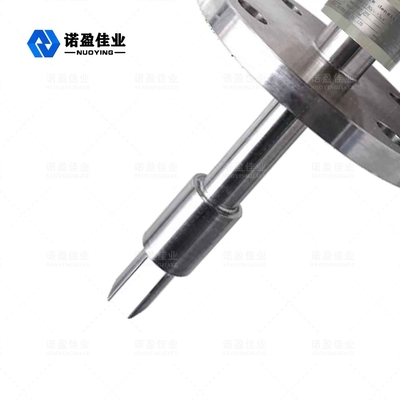

O sensor funciona com base no princípio da vibração dos componentes, sendo a parte do componente o diapasão imerso no líquido medido.A parte do diapasão detecta as vibrações através de um dispositivo piezoelétrico intrínseco fixado na extremidade inferior do corpo do diapasãoA frequência de vibração é detectada por um dispositivo piezoelétrico secundário fixado na outra extremidade do garfo e, em seguida, o sinal é amplificado por um circuito na parte superior.A densidade do líquido e a frequência de vibração quando os fluxos de líquido medidos estão estreitamente relacionados, e quando a densidade do líquido medido muda, a frequência de vibração quando o líquido flui também muda.a densidade do líquido medido pode ser calculada com precisão. D = densidade do meio medido sem calibração (kg/m3) T = frequência de vibração (μs). Ko, Ki, K2 = constantes No processo de detecção da densidade, o densitômetro plug-in NYYC-MD pode compensar automaticamente o efeito da temperatura sobre a densidade do meio medido (D),e a pressão não tem efeito significativo na densidade.
Características de conceção do interruptor de condensador RF NYDR
1. Adequado para medição da densidade de tanques, tubulações, fluidos ou estacionários. Adequado para medição de alta temperatura, baixa temperatura, média de alta viscosidade contendo impurezas. 2Dispositivo de conversão eletrónica baseado em microprocessador, integrando funções de processamento de sinal, cálculo e diagnóstico. 3A medição contínua em linha da densidade e temperatura do líquido, de alta precisão, mais segura e confiável, pode ser utilizada diretamente para o controlo do processo de produção. 4Pode se comunicar diretamente com o PC através da interface RS485, e os usuários podem realizar diretamente configuração de nó online, diagnóstico de falhas e registro de dados nele. 5Ao medir a densidade e a temperatura, a densidade básica, a percentagem de concentração, a percentagem de massa, a percentagem de volume e outros parâmetros podem ser calculados. 6Excelente estrutura de proteção contra sobrepressão, estabilidade de temperatura superior, vedação totalmente soldada, design robusto e confiável. 7Fácil de instalar e usar, insira o líquido para exibir a leitura. 8Manutenção simplificada, sem limpeza regular. 9Calibração sem fonte de referência padrão, sem calibração de laboratório, sem interrupção do processo. 10. intrinsecamente seguro para locais perigosos, higiénico para locais de produção de alimentos.
