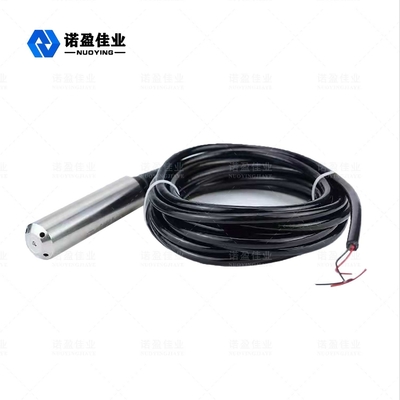

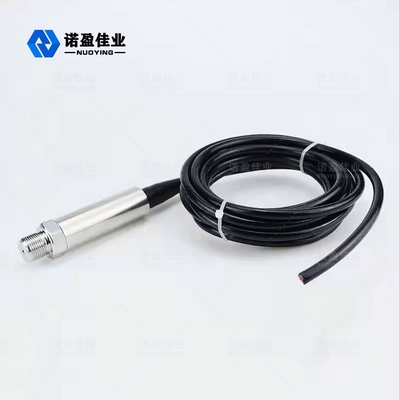

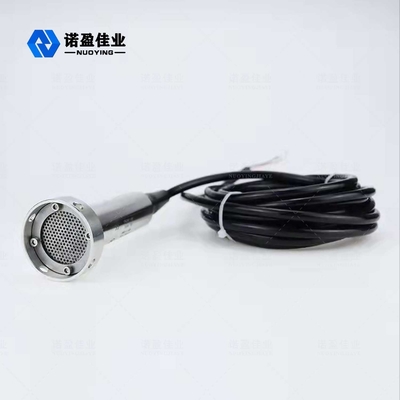

NH93420 Transmissor de Nível de Líquido Transmissor de Sensor de Pressão

O transmissor de nível de líquido da série NH93420 é a extensão e o desenvolvimento da tecnologia do transmissor de pressão, de acordo com o princípio da relação linear entre a pressão gerada por diferentes gravidades específicas do líquido em diferentes alturas, para obter medição e transmissão precisas de água, óleo e volume de pasta, altura do líquido, peso.

NH93420 Transmissor de Nível LíquidoParâmetro técnico

※ Observação:Produtospode serpersonalizado de acordopara orequisitos específicosdousuários!

NH93420 Transmissor de Nível Líquido Operativo Princípio

O transmissor de nível de líquido consiste em um cabo guia de gás especial embutido em uma mangueira capilar, uma junta de compressão e uma sonda.A sonda do medidor de nível é construída com um núcleo de aço inoxidável com um diafragma na parte inferior e um invólucro de plástico com furos.A medição do nível de líquido é, na verdade, a diferença entre a pressão hidrostática na cabeça da sonda e a pressão atmosférica real e, em seguida, o sensor de cerâmica (anexado ao filme de aço inoxidável) e o componente eletrônico convertem a diferença de pressão no sinal de saída de 4〜20mA .
Quando o transmissor de nível de líquido hidrostático é colocado em uma certa profundidade do líquido medido, a fórmula de pressão do sensor é a seguinte: PA= p・g・h+Po para obter a fórmula de nível de líquido:h = PA-Po/ p *g.
Ao mesmo tempo, a pressão do líquido é introduzida na câmara de pressão positiva do sensor através do aço inoxidável de condução de gás e, em seguida, a pressão atmosférica na superfície do líquido é conectada à câmara de pressão negativa do sensor, de modo a neutralizar o Po, na parte de trás do sensor e faça a pressão medida do sensor PA-Po= p・g・h.
Se a densidade do líquido for uniforme, a diferença de pressão estática é proporcional à altura do nível do líquido.

NH93420 Transmissor de Nível Líquido Características de design

• Instalação simples, fácil de usar, intercambiabilidade forte.
• Adequado para medir o nível de líquido e a interface do meio líquido no recipiente.Além da indicação de campo, também pode ser equipado com transmissor remoto, interruptor de alarme, função de detecção completa.
• Nova indicação, leitura intuitiva, atraente, observando a direção do indicador pode ser alterada de acordo com as necessidades do usuário.
• Grande faixa de medição, não limitada pela altura do tanque de armazenamento.
• O mecanismo indicador é completamente isolado do meio testado, com bom desempenho de vedação, alta confiabilidade e operação segura.
• Estrutura simples, fácil instalação, fácil manutenção, resistência à corrosão, sem fonte de alimentação, à prova de explosão.
• Sensibilidade do sensor de alta qualidade, velocidade de resposta rápida, refletem com precisão o fluxo ou o nível de líquido estático de mudanças sutis, alta precisão de medição.
• Com capacidade intrinsecamente segura à prova de explosão e isolamento à prova de explosão, pode ser usado em vários locais perigosos.
• O design antibloqueio pode realizar a medição do nível de líquido em meio pastoso.
• É muito conveniente ler no local com três tipos de cabeças indicadoras: 100% escala de escala igual, LED e LCD.
• 4-20mA DC transmissão de sinal de dois fios, forte capacidade anti-interferência, longa distância de transmissão.
• Zero único fino, faixa completa, compensação não linear, para garantir que o instrumento esteja dentro da faixa de condições operacionais de precisão e estabilidade a longo prazo.
• O sensor de pressão detecta diretamente a pressão do nível do líquido, não afetado pelo borbulhamento e deposição do meio.

​
