Detalhes do produto:
|
Inscrição: | Líquido | break: | NH-93420 |
---|---|---|---|
Faixa de medição: | 0~200m | Material do Diafragma: | 316L/Cerâmica (opcional) |
Grau de precisão: | ±0,25%F.S/±0,5%F.S/±1,0%F.S | Fonte de energia: | 24VCC |
Resultado: | 4... 20mA/HART/RS485/Modbus... | Exibição: | LCD (opcional) |
conexão de processo: | Montagem de rosca, flange e suporte (opcional) | Capacidade de carga: | <(U-15)/0,02A |
Desempenho estável: | ±0,5% F.S/Ano ±1,0% F.S/Ano | Material da casca: | Alumínio, aço inoxidável (opcional) |
Grau de proteção: | IP68 | Grau à prova de explosão: | ExiaⅡCT6 Ga ,ExdⅡCT6 Gb |

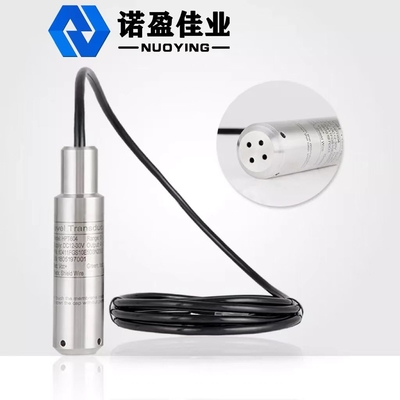

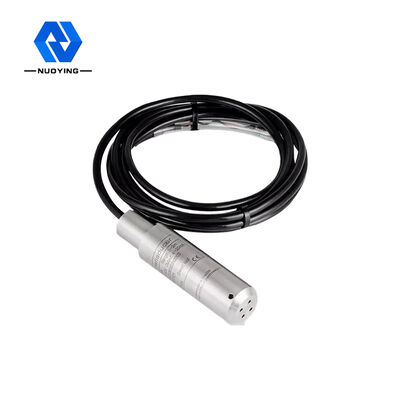

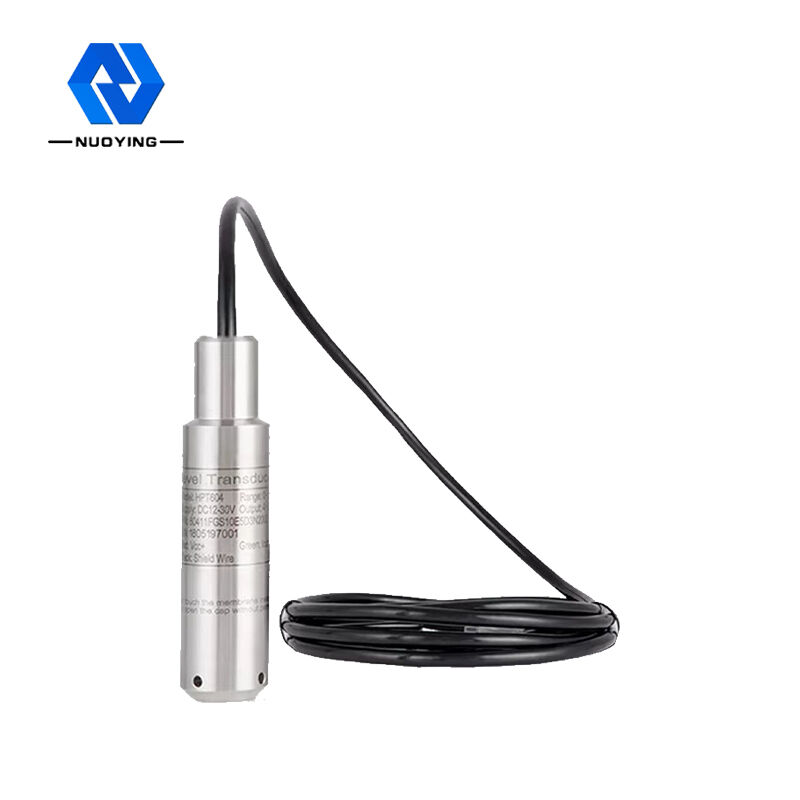

NH-93420 O transmissor de nível de líquido é baseado no princípio de que a pressão estática medida do nível de líquido é proporcional à altura do líquido.Ele usa o efeito piezorresistivo de silício difusivo para converter a pressão em um sinal elétrico.Após a compensação de temperatura e calibração linear, ele é convertido em um padrão. Corrente, tensão, RS485 e outras saídas de sinal podem ser conectadas diretamente a PLC/DSC, instrumentos de exibição, computadores, etc. Tem boa estabilidade e confiabilidade.O núcleo preenchido com óleo OEM é colocado em um invólucro de aço inoxidável.A tampa protetora frontal desempenha um papel na proteção do diafragma do sensor e também pode fazer com que o líquido entre em contato suavemente com o diafragma.O fio à prova d'água é hermeticamente conectado ao invólucro e o tubo de ventilação é conectado à parte externa do cabo.Projeto anti-condensação da estrutura interna.O HDL300 possui um circuito de processamento de micro sinal integrado para transmissão remota.O HDL300 é amplamente utilizado para medição e controle de nível de líquido nas áreas de proteção ambiental, conservação de água, abastecimento de água de frequência variável, controle de processos industriais e indústria química.
Parâmetros técnicos | |
Precisão abrangente | ±0,5%FS(0,25%FS ou 0,1%FSpersonalizado) |
Tempo de resposta | 5ms (até 90% FS) |
temperatura média | Água de poço, tanque de água de incêndio, água de rio, água da torneira, etc. |
temperatura média | -20~+60ºC |
Período de garantia | 12 meses |
capacidade de sobrecarga | 200%FS |
Fonte de energia | 9~30VCC(típica24VCC) |
Sinal de saída | 4 ~ 20MA, 1 ~ 5V, 0 ~ 5V, 0 ~ 10V, RS485, valor de comutação, etc. |
material de habitação | Sonda de aço inoxidável 304, fio de borracha |
conexão de processo | Tipo drop-in, no líquido de teste |
Interface Elétrica | Porca impermeável de linha apertada e cabo condutor de ar de cinco núcleos |
classe de vedação | IP68 |
