Detalhes do produto:
|
| Aplicação típica: | Líquido | Modelo do produto: | NYCZ500 |
|---|---|---|---|
| Método de instalação: | Parte-montado | Faixa de medição: | 0-50~5000mm (tipo de cabo: 25m) 50-5000mm |
| Precisão de medição: | +0.5mm | Temperatura do processo: | - ℃ 40~+120 |
| Pressão do processo: | -0.1~1.6MPa, - 0.1~2.5MPa | Conexão: | Rosqueie, flangeie, suporte (opcional) |
| Realçar: | Transmissor de nível magnético isolado,transmissor de nível magnético de esfera flutuante,medidor de nível tipo flutuador magnético industrial |
||
M completamente isoladoagnéticoFloatbolanívelmetro seguro e confiávelAplicações Industriais
Estrutura Simples MagnéticoFloatbola euevelPrincípio de operação estável do medidor

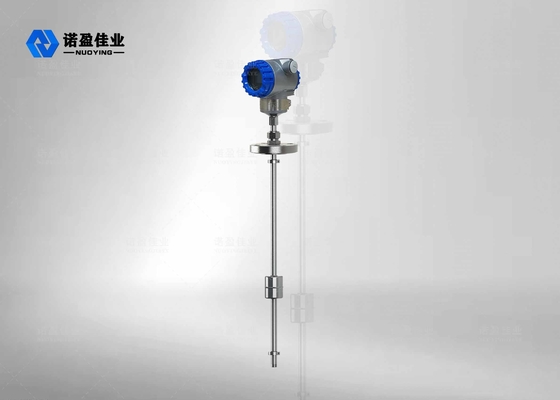

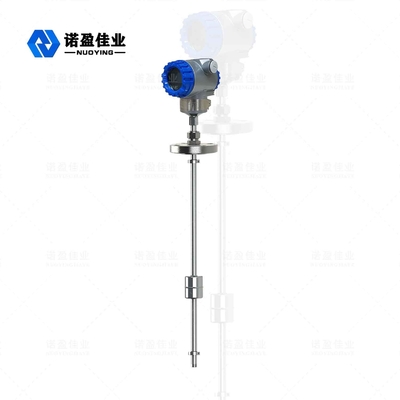

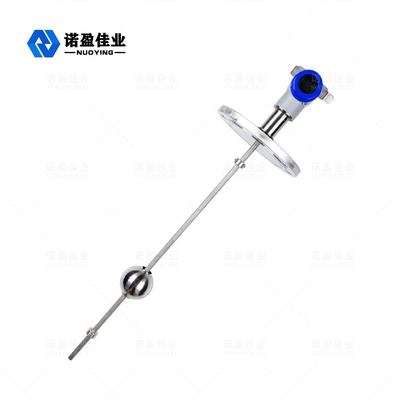

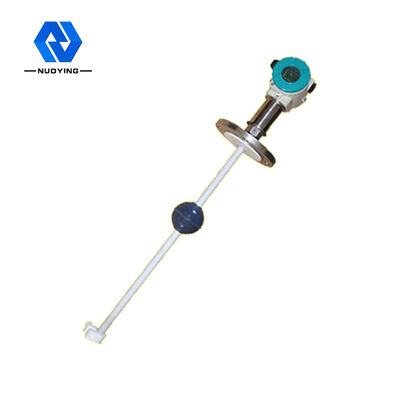

O medidor de nível de esfera flutuante magnético adota uma esfera flutuante magnética em forma de anel para fazer os tubos de junco secos na haste de medição principal puxarem à medida que o nível do líquido aumenta.Em seguida, ele converte o nível do líquido em uma resistência correspondente para emitir o sinal.Ele converte o sinal de resistência em uma saída de corrente de 4-20mA de dois fios instalando um módulo de circuito de transmissão integrado na caixa de junção.O medidor de nível de flutuação magnética também fornece display digital LED no local para medir o nível do líquido.Os produtos da série NYFZ-X são padrão, anticorrosivos e à prova de explosão.
O medidor de nível de esfera flutuante magnético funciona com o princípio de flutuação e acoplamento magnético.Um grupo de tubos de palheta seca e resistores de precisão são instalados no tubo de detecção.Quando a esfera flutuante magnética se move para cima e para baixo ao longo do tubo de detecção com a mudança do nível do líquido, os tubos de palheta seca são conectados alternadamente para alterar o valor da resistência de saída do tubo de detecção.O módulo do circuito de conversão na caixa de junção converte o valor em saída de corrente de 4~20mA.
A bola flutuante pode ser de diferentes materiais e formas.Como 1Cr18Ni9Ti, PP, PVC, PTFE e outros materiais.Para medir várias condições de trabalho, como resistência à corrosão, à prova de explosão e à pressão.Ao selecionar um medidor de nível de flutuação magnética, preste atenção à densidade e viscosidade do meio medido para uma melhor medição.
MagnéticoFloatbola euevelMetro Recurso de design
◎ Estrutura simples, sólida e confiável, operação estável.
◎ O visor indica o nível do líquido em vermelho, o que é intuitivo, atraente e fácil de ler.
◎ Vários formulários de instalação e de conexão podem ser selecionados.Grande faixa de medição, sem área cega em todo o processo de medição.
◎ Medição contínua do nível de líquidos de vários líquidos e meios de alta temperatura, alta pressão, corrosivos, inflamáveis e explosivos.Display e mídia testada
◎ Completamente isolado, seguro e confiável.O design profissional pode ser realizado para pressão e temperatura especiais.
MagnéticoFloatbola euevelMetroRecurso de design
| Aplicação típica | líquido |
| Modelo do produto | NYDFZ-X |
| Material da sonda | 304, 316 |
| Faixa de medição | 50-5000mm |
| Consumo de energia | 720mW |
| Temperatura do processo | - 40~+120 ℃ |
| Densidade média | 500-2000kg/m3 |
| Pressão do Processo | -0,1~+1,6MPa,-0,1~+2,5MPa |
| Conexão do processo | rosca, flange, suporte (opcional) |
| Interface Elétrica | M20 x 1,5, G3/4'' |
| Fonte de alimentação | 24VDC, 220VAC (opcional) |
| Exibir no local | LCD (opcional) |
| Grau de proteção | IP65 |
| Grau à prova de explosão | Exia II CT6 (detalhes no certificado) |
MagnéticoFloatbola euevelMetroAplicação do produto
O medidor de nível de esfera flutuante magnético é adequado para exibição de nível de líquido em recipientes de produtos químicos, petróleo e outros equipamentos industriais.Atualmente, tem sido amplamente utilizado na medição e controle de nível de líquido de petróleo, química, metalurgia, energia, alimentos, produtos farmacêuticos, papel e outras indústrias.
